数控主轴电机用铝合金夹紧固定座结构

　　在小型数控加工设备、桌面级雕刻机、精密钻铣主轴单元的装配场景中，主轴的固定可靠性直接决定加工过程的振动水平、加工精度与刀具寿命，这款适配200W-300W功率段主轴电机的铝制夹头，正是针对小功率风冷主轴的安装需求开发的夹紧固定部件。从实际装配场景来看，这类小功率主轴常应用在非金属材料精雕、小型金属零件轻切削、PCB板钻孔、教学实验台数控改造等场景，设备的安装空间普遍紧凑，对固定件的体积、夹紧力、安装兼容性都有比较明确的要求。

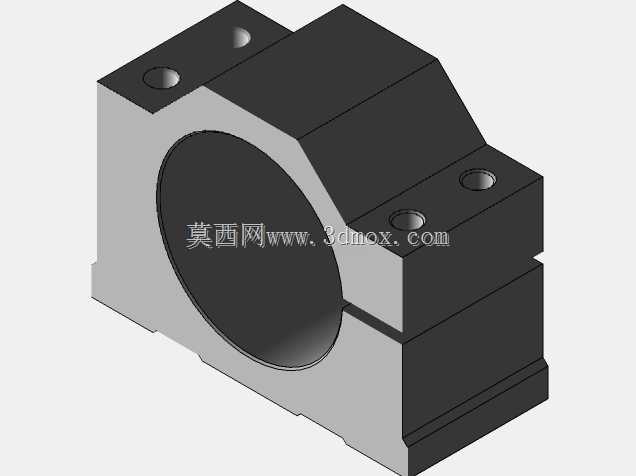

　　从功能特性上看，该夹头采用开缝式抱紧结构，主体为整块铝合金加工而成，中间的大直径通孔用于穿入主轴电机的圆柱壳体，侧面的开缝结构让夹头具备可控的弹性变形量，当顶部的锁紧螺丝拧紧时，开缝间隙收窄，即可对主轴壳体形成均匀的周向抱紧力，避免传统顶丝固定方式带来的主轴壳体局部压痕、夹紧力不均、主轴同轴度偏移的问题。夹头上下两端的凸台结构上预留了四个沉头安装孔，可直接通过内六角螺丝将整个夹头固定在设备的移动滑台、龙门横梁或者Z轴安装板上，沉孔设计可以让螺丝头部完全埋入夹头本体，不会突出表面干涉其他部件的运动轨迹。

　　设计思路上，这款夹头没有采用复杂的拼接结构，而是选择一体式铣削成型的方案，首先是考虑到铝合金材料的比强度足够，200W到300W的主轴自重通常在1-2kg区间，切削过程的径向切削力也相对较小，一体式结构的刚性完全可以满足使用要求，同时还能减少装配环节的累积误差。夹头与主轴接触的内孔表面做了粗糙度控制，既保证足够的摩擦系数来传递锁紧力，又不会因为表面过于粗糙划伤主轴的阳极氧化外壳。夹头的外侧做了斜切过渡处理，并非直角结构，一方面是为了减少安装时的边角磕碰，另一方面也能在保证结构强度的前提下去除多余材料，降低整个运动部件的重量，对于采用丝杆或者皮带传动的小型Z轴来说，运动负载的降低能有效提升动态响应性能。

　　从安装边界尺寸来看，夹头的总宽度适配常见的40mm、60mm规格铝型材安装面，四个安装孔的孔距符合小型数控设备的通用安装孔位标准，不需要额外做转接板就可以直接安装在标准型材滑台上。中间的抱紧内孔直径匹配该功率段主轴的标准壳体外径，开缝的宽度设计在1.5mm到2mm之间，既保证锁紧时的变形量足够抱紧主轴，又不会因为开缝过宽导致螺丝锁紧行程过长、夹头应力过大出现断裂风险。夹头的总高度控制在合理区间，抱紧接触长度达到主轴直径的1.2倍以上，保证足够的接触面积来分散夹紧力，避免长时间使用后出现主轴下滑移位的问题。

　　在实际选型使用中，这类铝夹头相比钢制夹头重量更轻，导热性更好，主轴运行产生的热量可以通过夹头更快传递到安装机架上，辅助降低主轴的工作温度。同时铝合金的材料硬度比主轴钢制外壳低，即使锁紧力稍大也不会损伤主轴壳体，后期拆卸维护也更方便。夹头底部的定位凸台可以卡在安装板的定位槽里，进一步提升安装后的抗扭转能力，应对频繁换向、启停的加工工况时，不会因为反复的冲击载荷出现固定螺丝松动的问题。对于做小型数控设备改装、桌面级机床开发的结构设计人员来说，这类标准化的夹头结构可以直接复用，不需要重新设计主轴固定结构，能有效缩短开发周期，同时经过实际工况验证的抱紧结构也能减少设计失误带来的装配问题。
