C7级法兰型单滚珠丝杠螺母结构

这款法兰式单球螺母适配2005规格滚动丝杠，精度等级为C7，在常规中小型自动化传动场景中适配性极强。从实际设备应用来看，这类丝杠螺母常出现在桌面级数控设备的进给轴、小型自动化移栽机构、包装设备的直线推送工位、3D打印设备的高精度传动模组里，也会被用在非标自动化设备的短行程直线驱动单元中，承担旋转运动到直线运动的转换功能，相比梯形丝杠传动效率更高，磨损后可通过预紧调整消除间隙，长期运行的传动一致性更有保障。

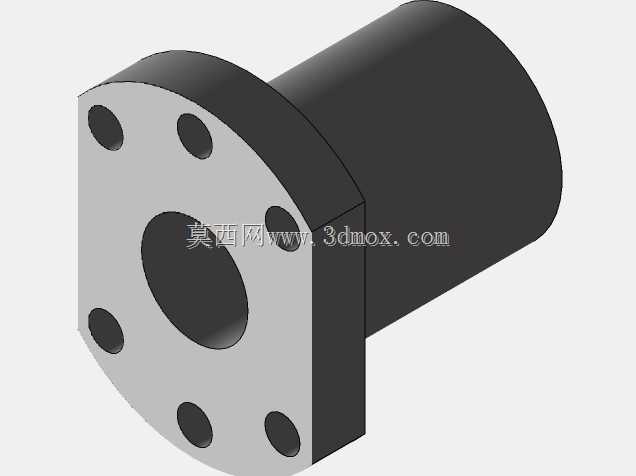

设计阶段首先要匹配对应规格丝杠的滚道参数，2005规格代表丝杠公称直径20mm，导程5mm，螺母内部的滚珠循环路径需要和丝杠滚道完全贴合，单螺母结构相比双螺母结构轴向尺寸更短，适合安装空间紧凑的场合。法兰端的安装孔采用圆周均布设计，六个安装孔围绕法兰中心对称排布，安装时可以直接通过螺栓将螺母固定在移动负载的安装面上，不需要额外设计螺母抱座结构，能大幅缩减安装座的加工与装配工作量。法兰端面与螺母主体采用同轴过渡结构，安装时法兰端面贴合负载安装基准面，能保证螺母轴线与丝杠安装轴线的平行度，减少因安装偏斜带来的额外磨损与传动卡滞问题。

从安装边界来看，螺母主体为圆柱形结构，外径尺寸适配常规2005丝杠螺母的安装避让空间，设计移动负载的安装腔时，需要预留足够的径向间隙，避免螺母运行过程中与腔体内壁发生剐蹭；法兰端的厚度要匹配螺栓的拧入深度，保证连接强度满足传动时的轴向负载要求，六个安装孔的位置度公差需要严格控制，否则装配时会出现螺栓无法穿入、强行装配导致螺母偏斜的问题。螺母内部的滚珠循环器采用内置式设计，不会额外占用径向空间，运行过程中循环器不会突出螺母外圆，适合安装空间局促的内嵌式传动结构。

功能特性上，C7级精度的丝杠螺母可以满足常规工业设备的传动精度要求，轴向间隙可以通过端盖调整或者钢球选配来控制，适合对传动定位精度有一定要求但不需要超高精度的场合，单球结构的滚珠循环路径更短，运行时的滚珠流畅度更好，高速运行时的噪音更低，传动效率可以达到90%以上，相比滑动摩擦的梯形螺母能大幅降低驱动电机的负载扭矩，选型时可以匹配更小功率的驱动电机，降低设备整体成本。日常设备维护中，这类法兰式螺母可以直接通过法兰端的注油孔加注润滑脂，不需要拆解安装结构，维护操作十分便捷，法兰端面的密封结构可以阻挡外部粉尘、切屑进入螺母内部滚道，延长丝杠副的整体使用寿命，在有少量粉尘的加工车间环境中也能稳定运行。

建模过程中需要重点关注滚道的螺旋线参数与丝杠的匹配性，法兰安装孔的位置度要符合安装基准要求，螺母外圆与法兰端面的同轴度、垂直度公差需要在模型中明确标注，方便后续工程图输出与加工检验，同时要预留密封件的安装槽位，保证装配后密封件能完全贴合丝杠外圆，起到良好的防护作用。
