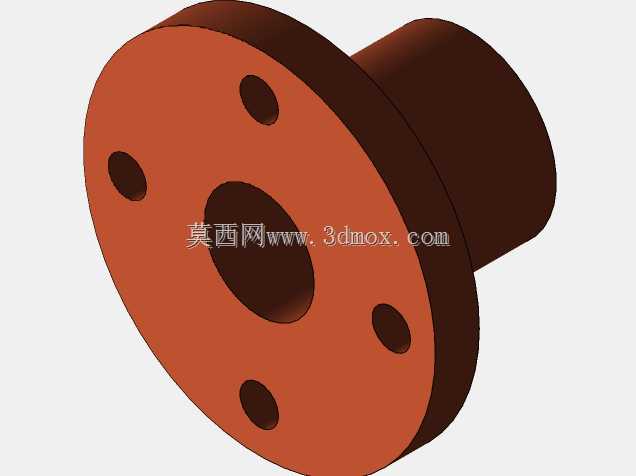

带法兰安装结构的T10螺纹配套螺母

在各类轻载传动副、工装夹具定位、小型设备机架拼接的场景里，这类带法兰盘的T10螺纹配套螺母是很常见的紧固连接件，和普通六角螺母不同，它自带的一体式法兰盘不需要额外加装平垫，就能在安装时分散接触面的压应力，避免被连接件的表面因为锁紧力集中出现压痕甚至局部变形，尤其适合用在铝合金型材框架、薄钣金件连接这类基材强度不算高的装配场景里。从实际使用的角度看，它的核心作用是和T10规格的螺钉、丝杆配合，实现两个构件之间的可拆卸固定，法兰盘上均匀分布的四个通孔是安装定位孔，装配时可以先穿入定位销或者小规格螺丝，把螺母预先固定在安装基座上，再拧入对应的T10螺钉，不需要在装配时全程手扶螺母对位，对于狭窄安装空间里的盲装作业非常友好，能有效减少装配对位的辅助时间。设计这类零件的时候，首先要匹配T10螺纹的公差等级，一般选中等配合精度就能满足绝大多数通用场景的使用需求，螺纹孔的有效旋合长度要保证至少达到螺纹公称直径的1.2倍，避免锁紧时出现螺纹滑牙的问题；法兰盘的厚度要根据额定锁紧力核算，保证在最大锁紧力矩下法兰不会出现翘曲变形，四个安装孔的中心圆直径要和常见的安装基座孔位匹配，孔的直径比配套的定位螺钉大0.2mm左右，预留一定的安装调整余量，避免加工误差导致孔位错位无法装配。外形上，法兰盘和圆柱段是一体式结构，没有拼接焊缝或者装配缝隙，整体结构刚性更好，圆柱段的外径比法兰盘小，装配时可以伸入被连接件的预制沉孔里，实现径向定位，减少装配后的径向窜动；法兰盘的端面和螺纹孔的轴线垂直度要控制在0.05mm以内，保证锁紧之后整个螺母的受力均匀，不会出现偏载导致的螺纹单侧受力过度磨损。安装边界方面，要注意预留出法兰盘的径向安装空间，至少要比法兰盘外径大3mm以上的操作空间，方便放入锁紧工具，同时圆柱段的伸入长度要和被连接件的沉孔深度匹配，不能出现圆柱段顶到沉孔底部导致法兰盘无法贴紧安装面的情况；如果是用在有振动的设备上，还可以在法兰盘和安装面之间加装防松垫圈，配合螺纹涂胶的方式实现防松，避免设备运行过程中螺母出现松动移位。这类螺母和普通的圆螺母相比，不需要在圆柱面上加工卡槽用圆螺母扳手锁紧，只需要通过法兰上的孔位预固定之后，直接拧入对应的螺钉就能完成锁紧，安装工具只需要普通的内六角或者开口扳手就能操作，不需要专用的锁紧工具，现场装配的适配性更强，不管是小批量的设备组装还是生产线的批量装配都能适用。在传动场景里，它也可以作为T10丝杆的端部固定螺母使用，把法兰盘固定在设备的侧板上，丝杆穿过螺纹孔实现轴向的位置调整，调整到位之后可以通过法兰上的安装孔加装锁紧件，固定丝杆的轴向位置，相比单独的丝杆支撑座，这类一体式螺母的结构更紧凑，占用的安装空间更小，适合用在对安装空间有严格限制的小型自动化设备里。设计建模的时候要注意螺纹收尾的结构，不能让螺纹直接延伸到法兰盘的端面，要留出2-3个螺距的退刀距离，避免加工时刀具碰撞法兰端面，同时法兰盘上的安装孔要做倒角处理，去除孔口的毛刺，避免装配时刮伤安装面或者划伤操作人员的手；圆柱段的外圆和法兰盘的衔接位置要做小圆角过渡，减少应力集中，避免在承受较大冲击载荷的时候衔接位置出现断裂。实际选型的时候，要根据实际承受的轴向载荷核算螺纹的旋合长度和法兰的厚度，如果是承受较大冲击载荷的场景，可以适当增加法兰盘的厚度，同时把安装孔的数量增加到6个，提升连接的可靠性；如果是普通的静态连接场景，按标准尺寸设计就能满足使用需求，不需要额外增加结构尺寸造成材料浪费。
