SFU2005滚珠丝杠螺母安装支座结构

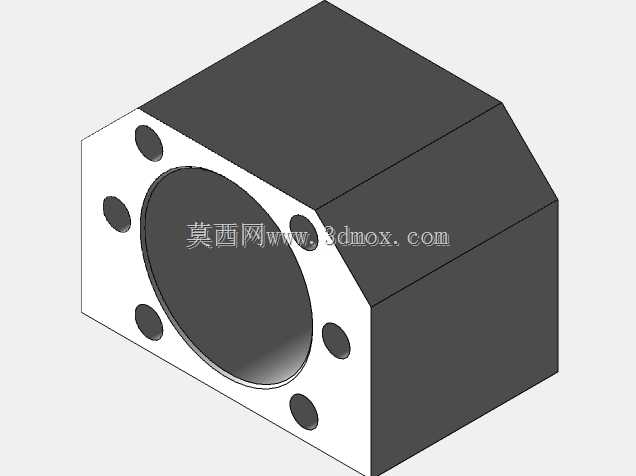

　　在直线传动模组、数控滑台、自动化移栽设备的结构搭建中，滚珠丝杠副的固定安装直接影响整套传动系统的运行精度与刚性，这款适配SFU2005规格滚珠丝杠螺母的安装套件，正是针对丝杠螺母的集成固定需求设计的结构件。日常做非标设备选型时，很多新手容易忽略螺母座的安装匹配度，要么直接把螺母锁在移动台板上靠现场配打孔定位，要么选的支座安装孔位和螺母法兰孔对不上，最后装完出现丝杠卡滞、运行抖动、重复定位精度超差的问题，这款支座的设计刚好规避了这类现场装配的痛点。从结构设计逻辑来看，这款支座采用一体化方块式主体结构，前端面直接加工出与SFU2005螺母法兰完全匹配的安装止口，六个均布的安装孔位完全对应螺母法兰的固定孔，装配时不需要额外做定位调整，

　　只要把螺母嵌入止口再拧紧紧固螺钉，就能保证螺母中心与支座安装基准面的垂直度，从根源上避免螺母安装偏斜带来的丝杠附加载荷。支座的外形采用切角式方块结构，两侧的平行平面可以直接和移动滑台的安装槽位贴合，上下平面的加工基准统一，不管是上装式还是侧装式的滑台结构，都能直接靠平安装，不需要额外加工转接板。从安装边界尺寸来看，支座的轴向长度刚好覆盖SFU2005螺母的主体长度，不会额外占用滑台的轴向行程空间，法兰端的六个安装孔采用沉孔设计，紧固螺钉拧入后不会突出端面，避免运行过程中螺钉头和丝杠两端的轴承座发生干涉。在实际应用场景中，这类螺母安装座广泛用在桌面型数控雕刻机的Z轴传动、点胶设备的X/Y轴移动模组、小型移栽机械手的水平滑台、

　　3D打印设备的运动轴结构里，尤其是在行程100mm到800mm的中小型直线滑台里，这种一体化支座的装配效率比分体式压块结构高很多，不需要现场配做定位销，只要按照支座的安装孔位在移动台板上预打对应的螺纹孔，就能完成快速装配。设计这款结构的时候，特意把支座的主体壁厚做了均匀化处理，避免加工过程中因为壁厚不均出现应力变形，前端法兰和主体的衔接处做了小圆弧过渡，减少应力集中的同时，也能提升支座整体的抗扭刚性——毕竟滚珠丝杠在高速往复运行的时候，螺母会传递轴向的反作用力，如果支座刚性不足，长时间运行后会出现固定螺钉松动、支座变形的问题，直接影响整套传动的定位精度。另外，支座的内孔直径比SFU2005螺母的外径大0.2mm的装配间隙，

　　既方便螺母顺利装入，又不会因为间隙过大导致螺母定位偏斜，装配时只要在止口面涂少量润滑脂，就能轻松把螺母推进去，不需要硬敲砸碰损伤螺母的滚道结构。很多做设备改造的场景里，原有设备的丝杠螺母固定结构磨损后，直接替换这款适配的安装支座，不需要重新加工整个移动台板，只要核对好安装孔的跨距尺寸，就能快速完成维修替换，大幅缩短设备的停机维护时间。在做三维建模的时候，这款结构的所有安装孔位、止口深度、外形切角尺寸都完全匹配SFU2005螺母的实际安装参数，导入装配体后可以直接和丝杠、导轨、滑台板做配合检查，不需要反复核对尺寸修正模型，能大幅缩短结构设计的周期。要注意的是，这类支座在装配的时候，需要先把螺母预拧在丝杠上，再把支座和螺母锁紧，最后再把支座固定在移动台板上，不要先把支座锁死在台板上再强行穿入丝杠，不然容易磕伤丝杠滚道或者螺母的滚珠循环结构。在高速运行的滑台结构里，还可以在支座的侧面加工对应的注油孔位，对接自动润滑管路，不用拆开支座就能定期给丝杠螺母加注润滑脂，延长整套丝杠副的使用寿命。
