网带式物料堆积缓存输送设备结构

在食品加工、日化包装、电子零部件组装这类连续生产的产线场景里，前后工序的生产节拍很难做到完全匹配，前段工序出料速度快于后段处理速度时，就需要一段具备物料堆积缓存能力的输送段，避免物料直接堆叠挤压造成外观损伤，或是直接堵在工序衔接处造成产线停机，这款网带式堆积输送设备就是针对这类节拍差场景设计的衔接输送单元。

从实际使用的功能逻辑来看，这款设备和普通定速输送线的核心差异，在于它允许输送面上的物料在后端受阻时，网带持续运行但物料保持相对静止的堆积状态，不会因为持续输送的推力把物料挤变形、刮花，尤其适合输送瓶装、盒装、软袋包装这类外表面易损伤的工件，也能适配小型异形零部件的工序间缓存，不需要额外增加阻挡机构或者变频调速逻辑，靠网带和承载面之间的相对滑动就能实现自然堆积，当后端工序恢复进料后，堆积的物料会依次顺着网带输送方向进入下一工序，不需要人工整理排料。

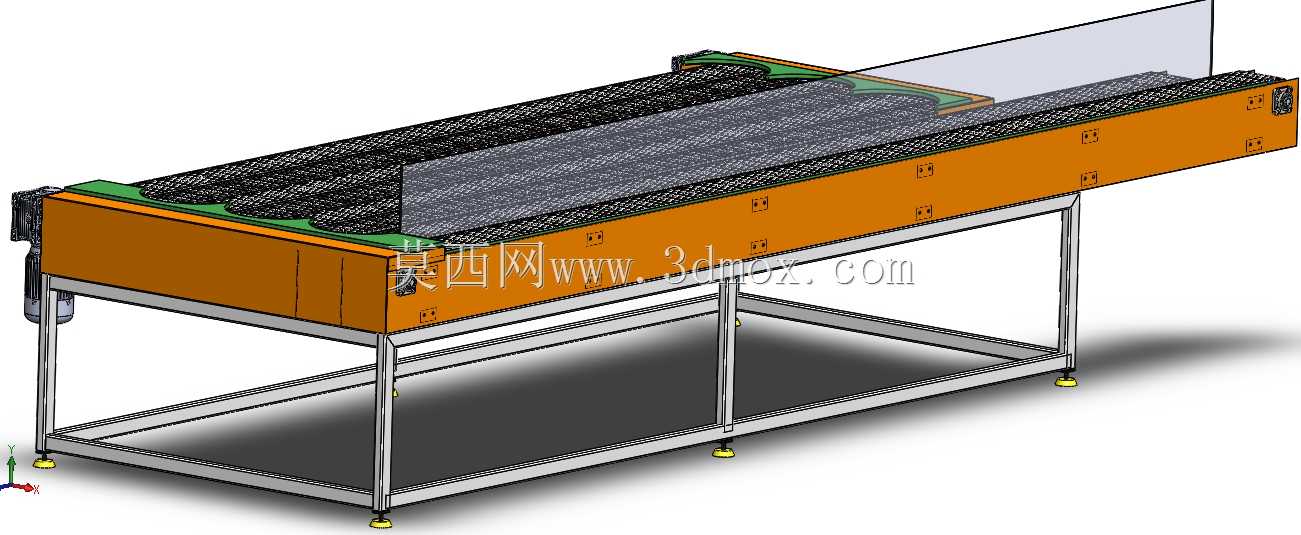

设计层面上，这款设备的主体框架采用标准工业铝型材拼装而成，支腿底部配置了可调脚杯，能够适应车间地面不平整的安装环境，调整范围可以覆盖±20mm的地面高度差，安装时不需要额外做地面预埋或者打膨胀螺栓固定，直接摆放在产线衔接位置调整水平就能投入使用。输送承载面选用的是高密度编织网带，网带表面的镂空结构一方面可以减少和物料底面的接触面积，避免输送带胶、带水渍的工件时发生粘黏，另一方面也能适配后续工序如果有风冷、沥液的需求，气流或者液体可以直接透过网带下落，不需要额外在输送段开孔。设备侧边设置了透明防护挡板，一方面可以避免输送过程中物料从侧边掉落，另一方面透明材质不会遮挡操作人员观察物料堆积状态的视线，能直观看到缓存段的物料存量，方便及时调整前后段的生产节拍。

从安装边界的尺寸逻辑来看，这类堆积输送段的长度通常根据产线需要的最大缓存量来确定，常规选型时缓存长度按照单工位最大处理节拍差乘以物料输送速度来计算，设备的宽度则根据输送物料的最大外形尺寸预留单侧50mm的安全间隙，避免物料和侧边挡板发生剐蹭。设备的网带运行速度可以根据前段出料速度做适配调整，常规输送速度范围在0.1m/s到0.5m/s之间，既不会因为速度过快造成物料冲到堆积段末端发生碰撞，也不会因为速度过慢跟不上前段出料节奏造成上游堵料。

结构细节上，网带的驱动端设置在设备出料侧，张紧机构布置在进料端，张紧行程预留了网带长期使用拉伸后的调整量，日常维护时只需要调整两端的张紧螺栓就能保证网带的张紧度，不需要拆解整体框架。设备下层设置了通长的型材横梁，既可以增强整体框架的结构刚性，避免长距离输送时框架发生中部下挠，也可以用来放置驱动电机、接线端子这类附属部件，不需要额外在设备旁边安装电控支架，节省产线的占地面积。

在实际产线布局中，这类堆积输送段既可以单独作为工序间的缓存单元使用，也可以多段拼接组成更长的缓存输送线，适配不同产能规模的产线需求，对接其他输送设备时只需要调整两端的高度差，保证物料输送面的平顺衔接即可，不需要做额外的结构改装。和传统的滚筒式堆积输送机相比，网带式的结构对小尺寸、软质底面的物料适配性更好，不会出现小件卡进滚筒间隙的问题，日常清理也更方便，直接用压缩空气吹扫网带表面就能清理掉残留的碎屑、污渍，维护成本更低。
