带防尘结构立式小型带式砂光设备

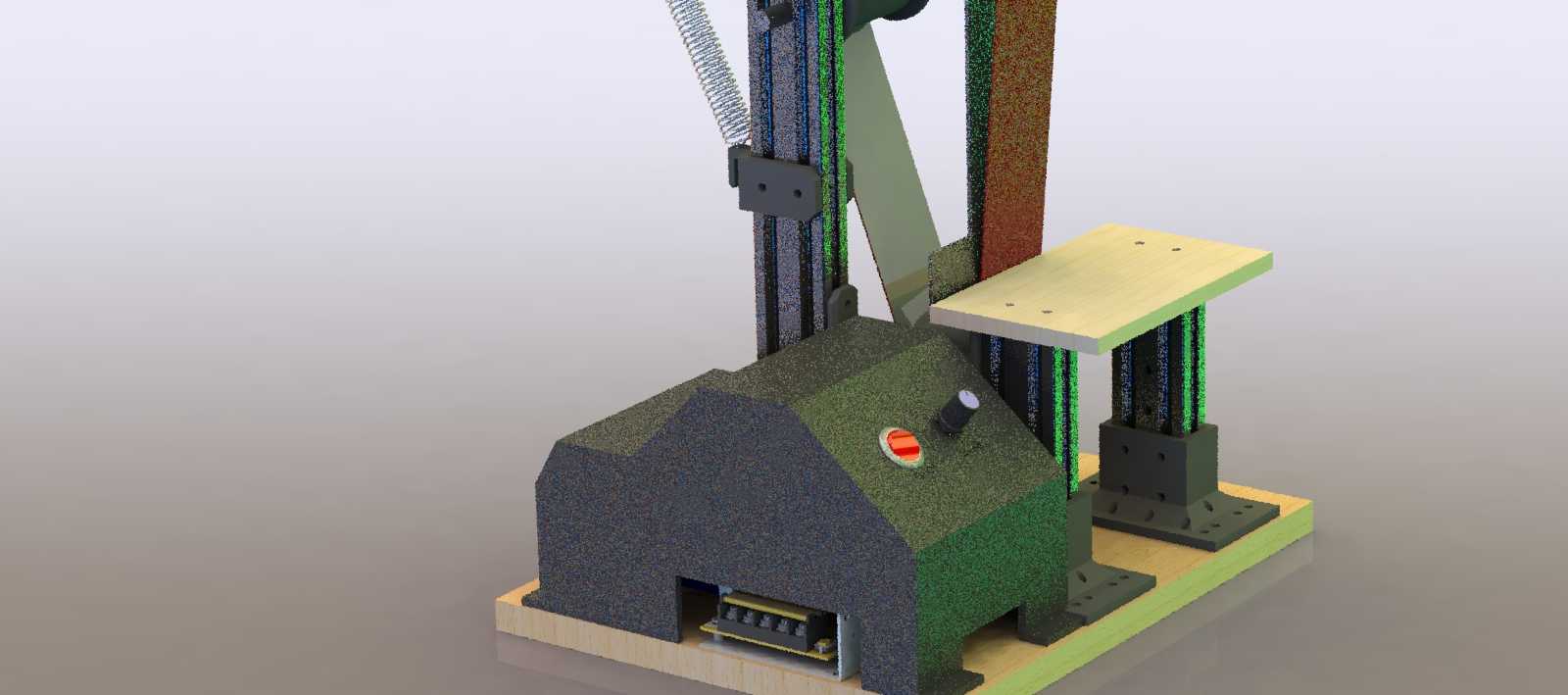

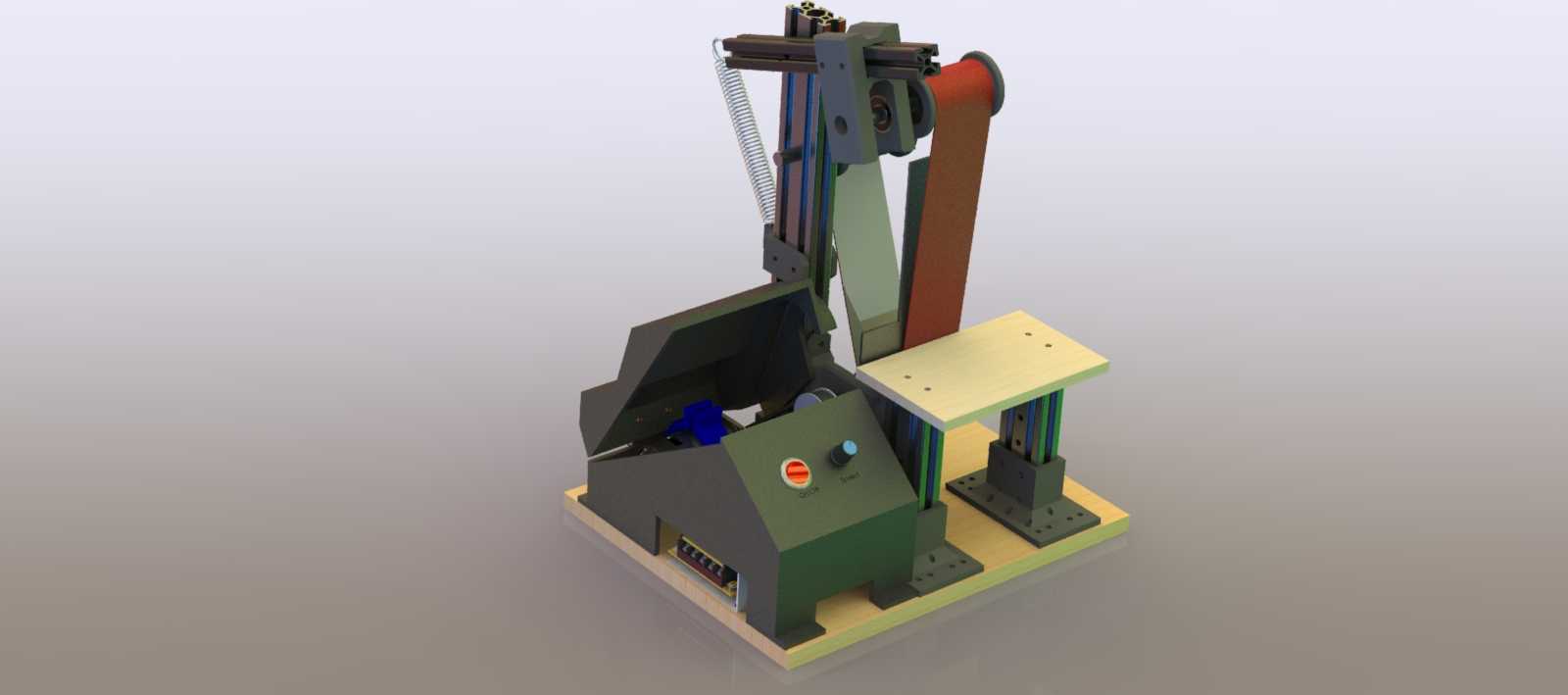

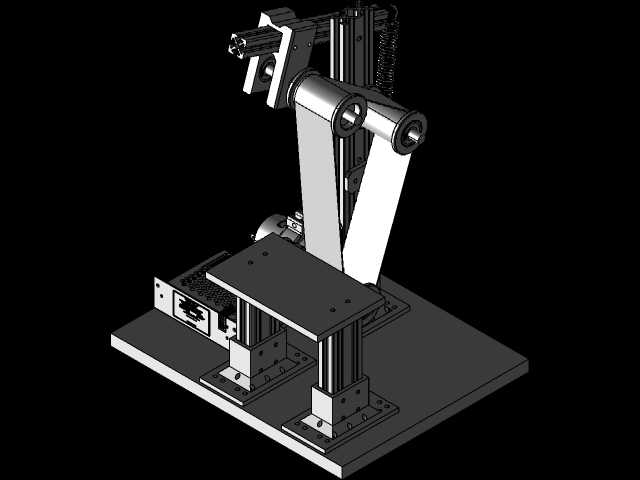

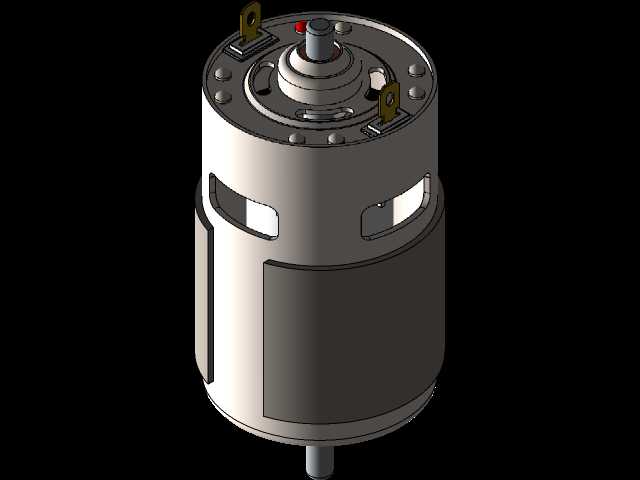

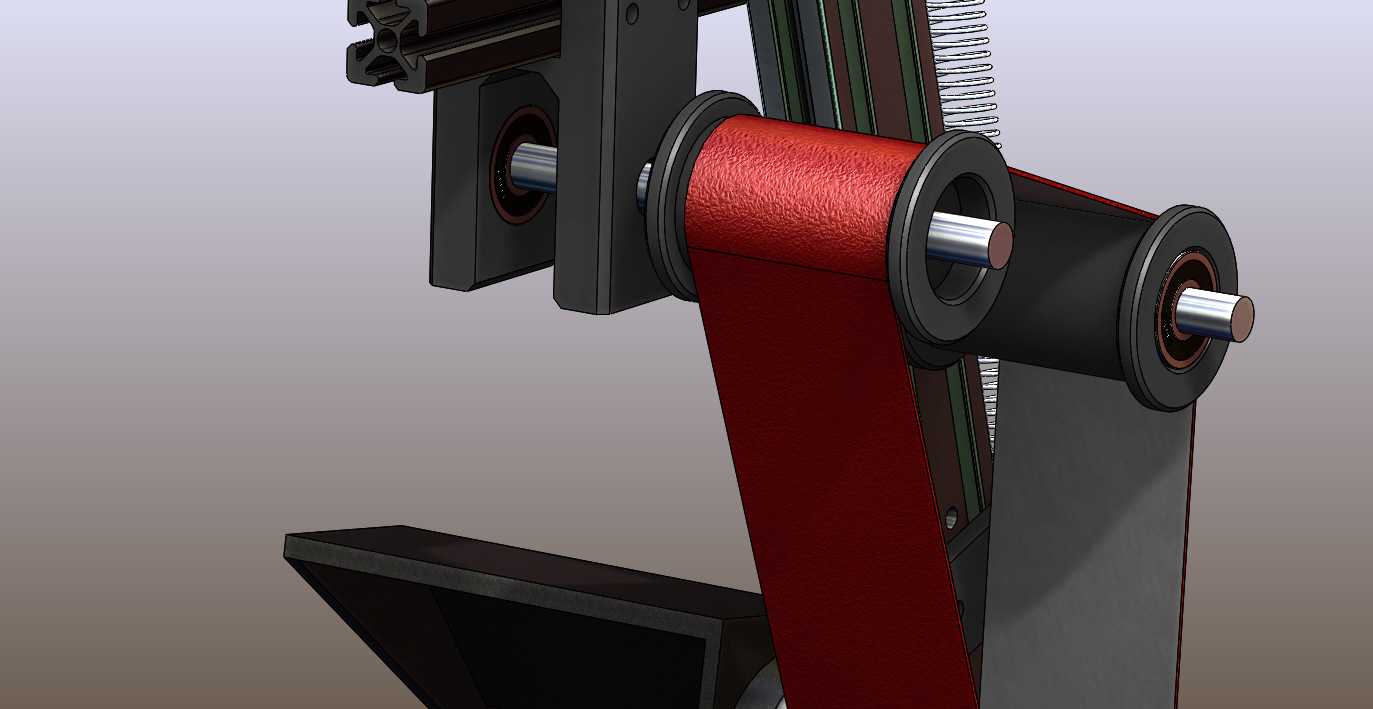

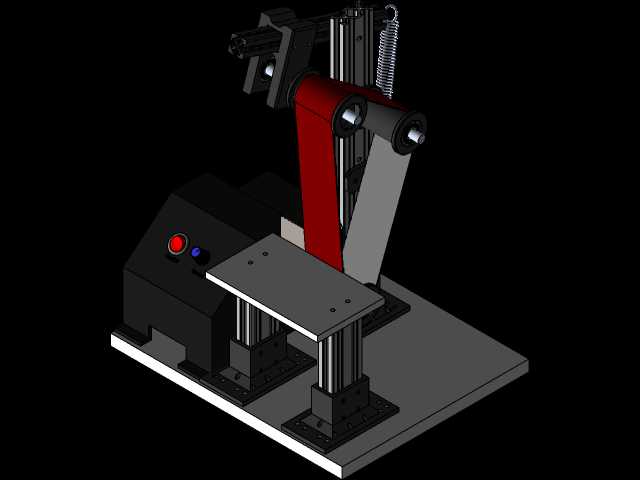

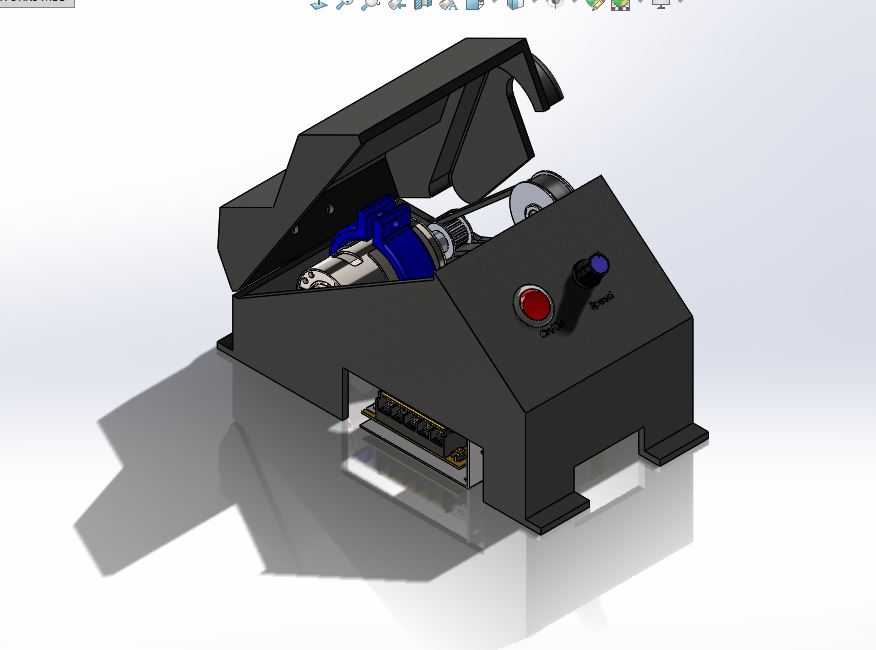

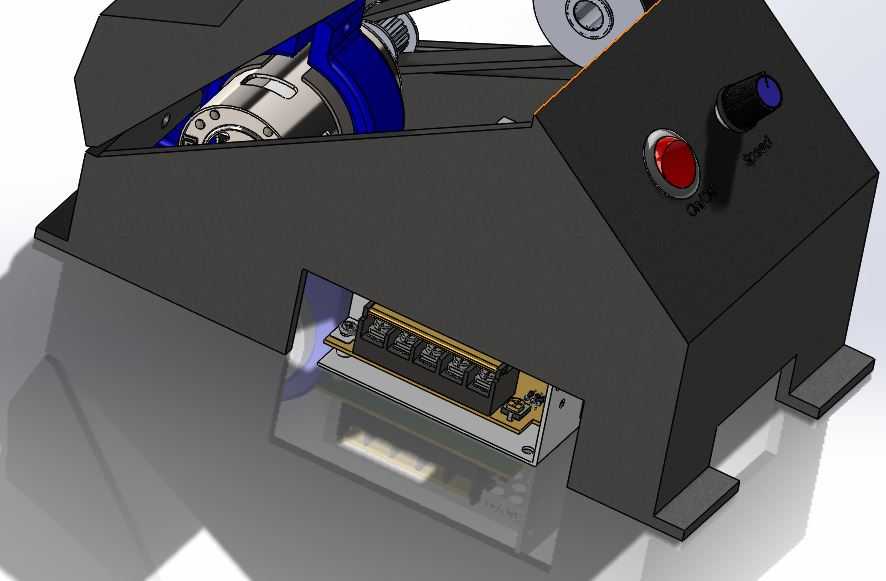

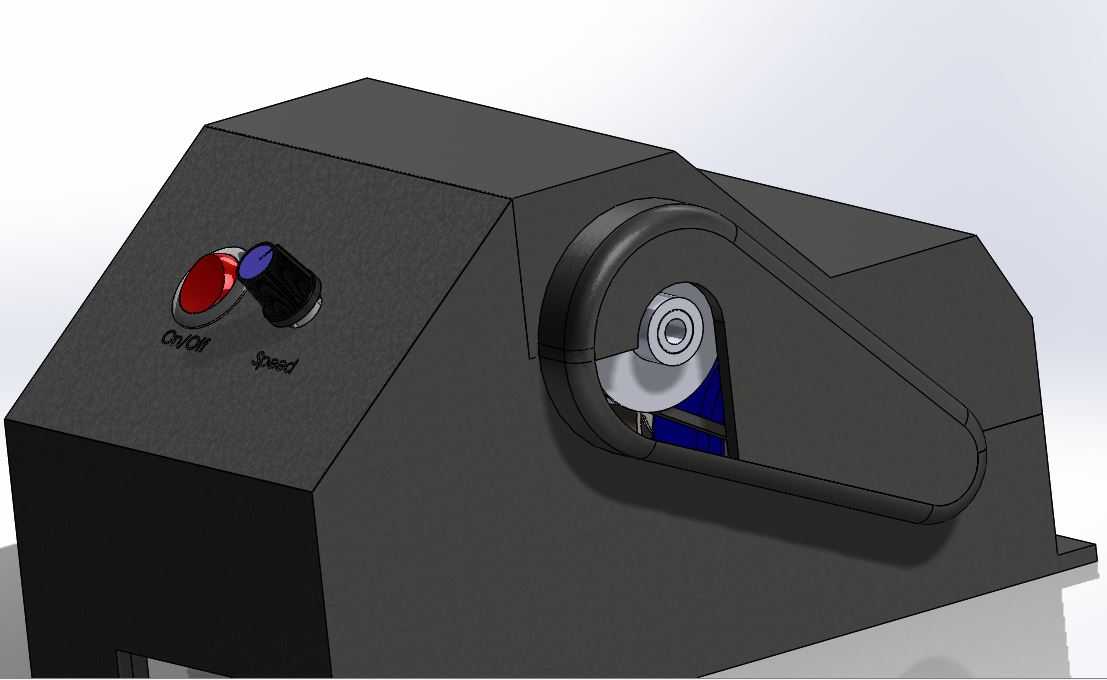

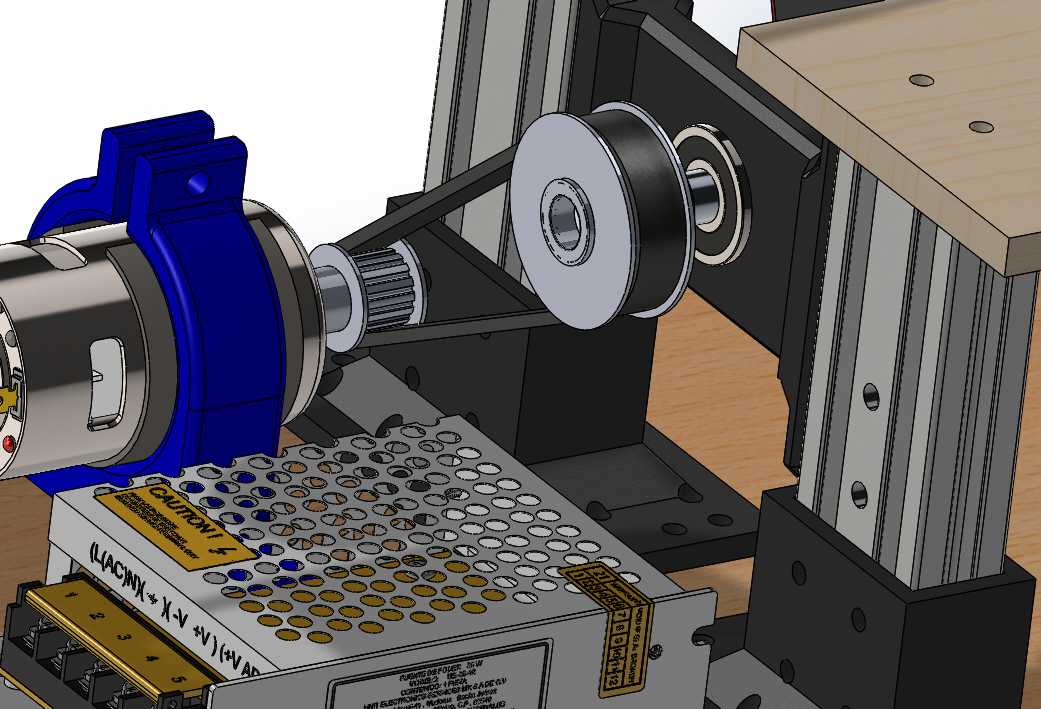

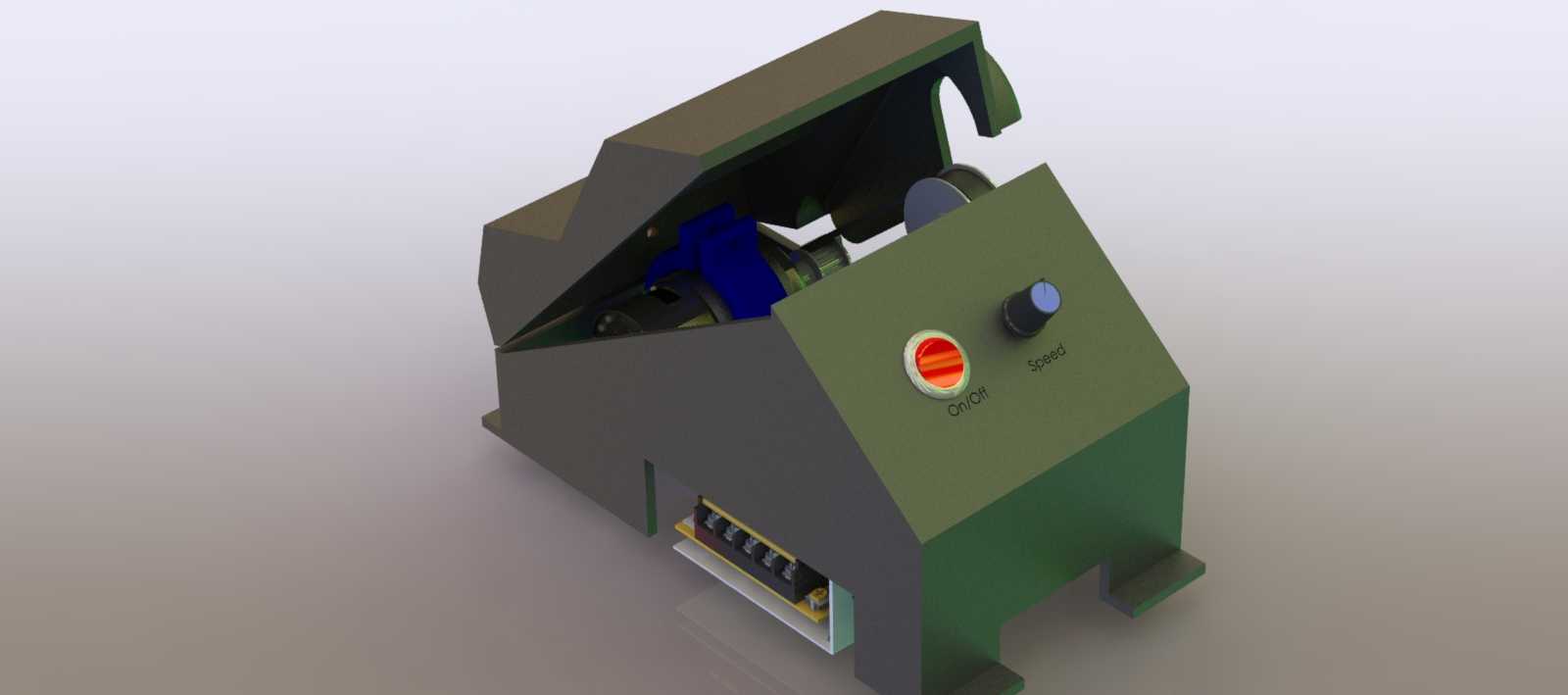

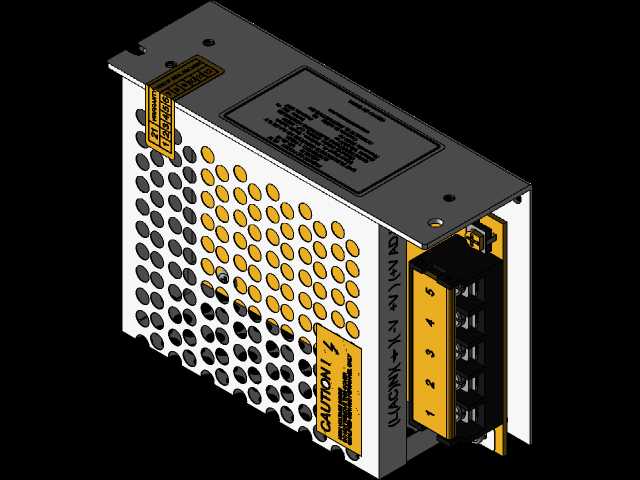

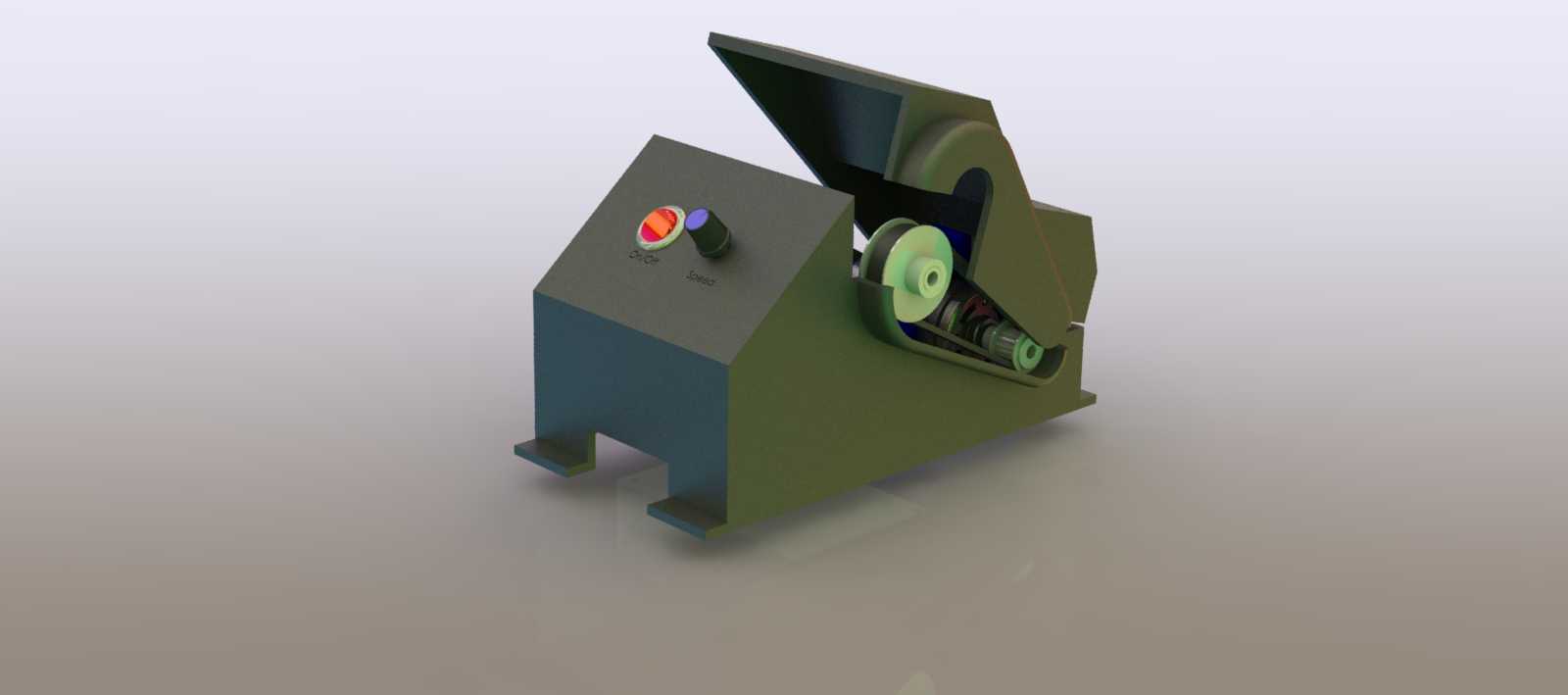

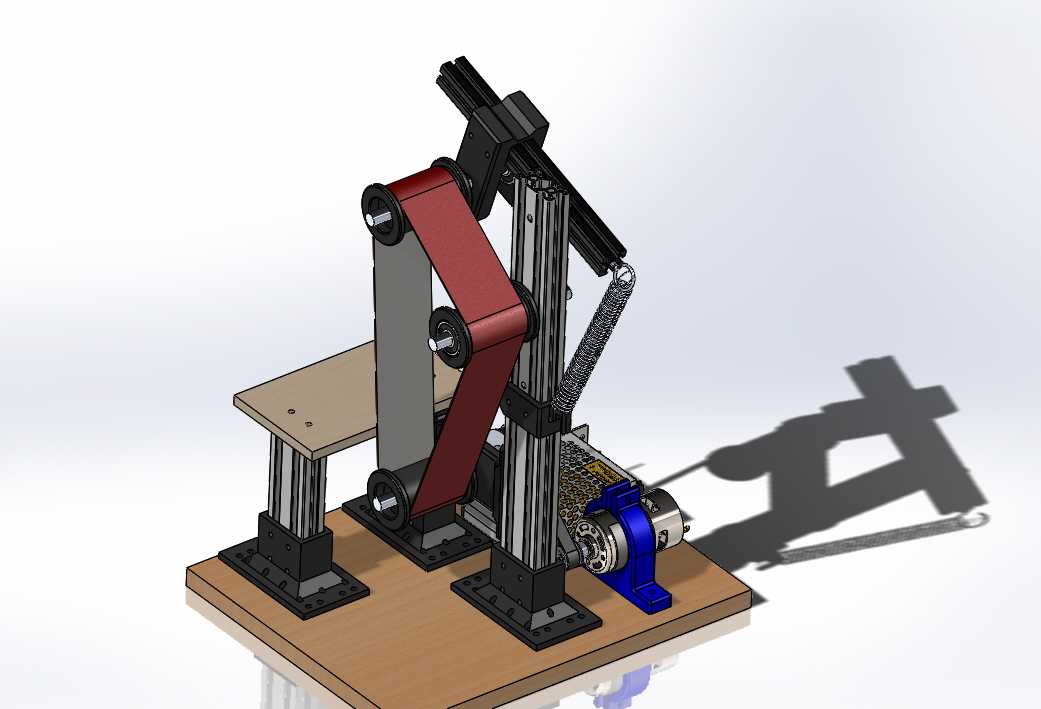

在五金加工、小型零部件修磨、模具飞边处理的车间场景里，这类立式带式砂光设备的使用频率一直很高，不同于大型通过式砂光设备，小型立式机型的占地空间小，操作灵活度高，适合工位旁的定点修磨作业，不管是小型金属件的焊缝打磨、冲压件的毛刺去除，还是木质、塑料工件的表面抛光，都能通过更换不同目数的砂带适配加工需求。从结构布局来看，设备采用立式单立柱支撑砂带轮组的设计，下部集成了驱动电机与电气控制组件，侧边设置的工件托板可根据加工件的尺寸调整高度与前后位置，托板采用带腰型孔的安装结构，不需要额外制作工装就能快速调整作业角度，适配不同形状工件的打磨姿态。本次迭代的结构重点集中在两处防护设计，一处是砂带传动区域的防护结构，将上下砂带轮之间的传动段外侧增加了半包围式护罩，既可以避免砂带高速运转过程中意外断裂甩出伤人，也能阻挡打磨过程中飞溅的磨屑向操作人员方向飘散；另一处是下部电源与驱动组件的防尘护盒，把原先外露的接线端子、电源开关、驱动电机的散热进风区域做了半封闭防护，打磨产生的金属细屑、粉尘不会直接堆积在电气元件表面，能大幅降低车间多尘环境下的电气故障概率，减少日常维护的清理工作量。设备的操作控件集中在机身下部的斜面上，急停按钮采用醒目的红色蘑菇头样式，启动开关带防水防尘护套，操作人员站在设备正前方作业时，不需要侧身就能完成启停操作，符合工位作业的人机工程要求。从安装边界来看，设备底座采用整块钢板加工成型，底部预留了四个地脚安装孔，可直接固定在车间的钢制工作台或者水泥基础上，整体占地宽度不超过六百毫米，纵深不超过七百毫米，高度在一千二百毫米左右，不需要预留过大的设备安装空间，适合小型加工车间的工位布局。砂带的张紧结构集成在立柱上部的从动轮位置，通过侧面的调节螺杆就能调整砂带张紧度，同时具备砂带跑偏微调功能，日常更换砂带只需要松开张紧结构就能快速完成拆装，不需要拆解其他防护部件。设备的排屑方向朝向机身侧后方，作业时可在护罩后方的排屑口位置配套小型集尘吸口，直接对接车间的集中除尘管路，进一步减少作业区域的粉尘扩散。不同于手持砂带机的操作方式，这类固定工位的带式砂光设备打磨力度更稳定，操作人员只需要握持工件贴合砂带作业即可，能有效降低长时间手持打磨工具带来的劳动强度，同时立式结构的砂带工作面垂直布置，打磨过程中产生的磨屑会自然向下掉落，不会堆积在工件接触面上，打磨表面的质量更均匀。在结构设计的细节上，托板的支撑立柱采用线性导轨搭配锁紧手柄的结构，调整高度时只需要松开手柄就能上下滑动，到位后直接锁紧即可，没有多余的调节步骤，针对小尺寸工件的精细打磨，还可以在托板上加装角度靠模，实现固定角度的倒角、坡口打磨作业。机身下部的护盒采用可拆卸式盖板设计，日常检修电气元件、清理内部积尘时只需要拧开侧边的固定螺丝就能取下盖板，不需要整体拆解机身外壳，维护操作的便利性更高。砂带轮采用橡胶轮面设计，具备一定的弹性，打磨硬材质工件时不会出现刚性接触导致的工件表面凹痕，同时橡胶轮面的摩擦力足够，高速运转时不会出现砂带打滑的问题。
