49mm机身Nema17步进电机结构设计

做小型自动化设备选型时，Nema17规格步进电机是绕不开的常用部件，这款49mm机身长度的型号，刚好卡在小体积设备动力输出的平衡点上，既不会像短机身款那样扭矩不足，也不会因为机身过长挤占安装空间。日常做桌面级3D打印机的Z轴传动、小型点胶机的滑台驱动、桌面雕刻机的进给轴动力、小型传送带的驱动单元时，这个规格的电机适配性极强，尤其是在设备内部安装空间局促，又需要保证低速运行扭矩足够的场景下，这款电机的尺寸参数刚好能匹配多数紧凑型设备的安装边界。

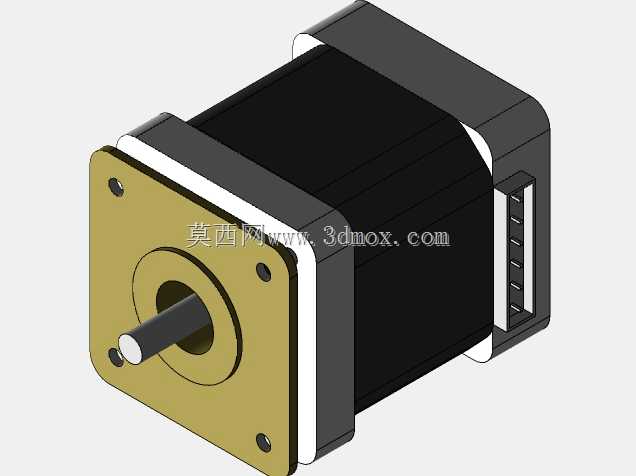

从结构设计来看，前端采用方形安装法兰，四个安装孔位完全遵循Nema17标准的42mm孔距规范，安装时不需要额外做转接板，直接对应标准的电机座、滑台安装孔位就能固定，能大幅减少结构设计时的适配工作量。输出轴采用标准D型轴设计，和同步轮、联轴器、齿轮等传动件连接时，不需要额外做防转结构，靠D型切面就能传递足够扭矩，避免长时间正反转切换时出现轴孔打滑的问题。机身主体采用叠压硅钢片结构，外部包裹黑色防护壳体，后端集成标准的接线端子座，接线时直接对应端子插针接线即可，不需要额外焊接引线，现场装配和后期维护更换都更便捷。

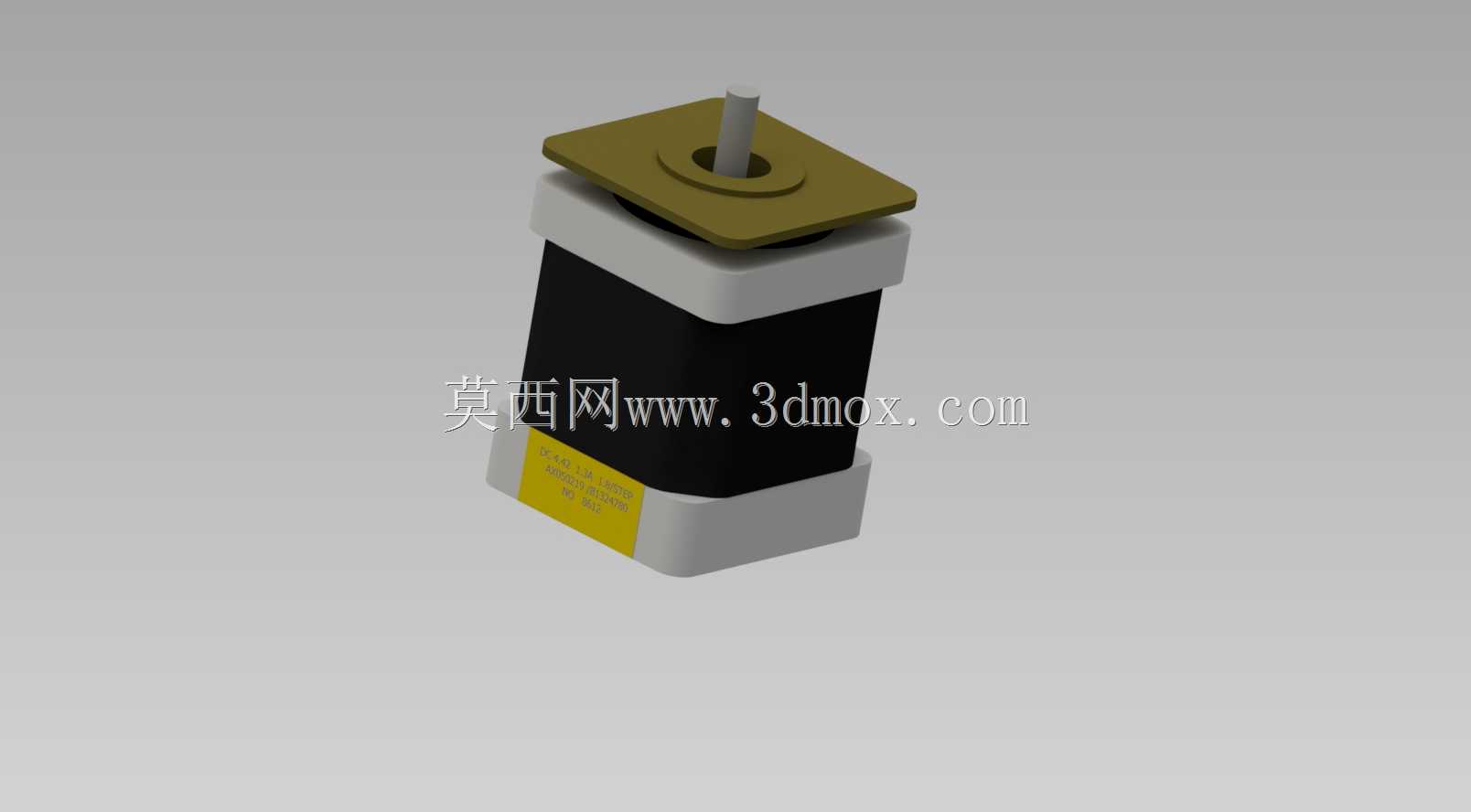

设计这款电机的三维模型时，首先要卡死的就是安装边界尺寸：法兰外形42mm见方，安装孔中心距31mm，输出轴直径5mm，轴伸长度24mm，机身总长度从法兰端面到后端壳体尾部刚好49mm，这些尺寸是选型和结构适配时的核心参数，做设备结构布局时，只要预留出对应尺寸的安装空间，就能保证电机顺利装配，不会出现和周边结构件干涉的问题。建模过程中，前端法兰的金属质感做了区分处理，还原实际产品的镀锌法兰外观，壳体部分的散热筋、接线座的插针排布、输出轴的D型切面细节都做了还原，不是简化的方块模型，导入装配体后可以直接用来做干涉检查、安装模拟，不需要再二次修整模型细节。

实际应用中，这款电机的扭矩特性刚好适配轻载传动场景，低速运行时振动小，步距角精度稳定，搭配对应的步进驱动器使用时，能实现精准的位置控制，不管是做定长送料、点位移动还是低速进给传动，都能满足常规小型自动化设备的使用需求。很多做桌面级小型设备的工程师在选型时，经常会在39mm、49mm、60mm机身长度的Nema17电机里纠结，49mm款刚好兼顾了扭矩和体积，比如做小型皮带输送机时，39mm款带不动稍重的负载，60mm款又会超出设备侧边的安装空间，49mm款刚好能在预留的安装位里放下，同时输出扭矩足够带动1kg以内的负载匀速运行。

建模时还特意还原了电机后端的接线座方向，实际装配时接线座的朝向会影响走线空间，模型里接线座位于机身侧方，和法兰安装面呈垂直布局，做结构设计时可以提前预留走线槽的位置，避免装配后引线弯折过度影响接线可靠性。另外前端法兰的四个安装孔做了沉头设计，对应M3螺丝的安装沉头深度，装配时螺丝拧入后不会突出法兰端面，保证电机安装面和安装座完全贴合，不会出现安装倾斜导致输出轴同轴度偏差的问题，这一点在做精密传动结构时尤其重要，如果电机安装倾斜，会导致联轴器偏心，运行时产生振动和噪音，严重时还会磨损轴承缩短电机使用寿命。

从结构细节来看，输出轴根部的轴承位做了限位台阶，装配时轴承可以精准定位，保证输出轴的径向跳动量控制在合理范围内，和联轴器连接时能保证同轴度，减少传动过程中的损耗。机身的叠片结构虽然在外观上是整体壳体，但建模时保留了壳体的分型线细节，和实际产品的外观一致，做设备渲染或者装配展示时，模型的真实感更强，不会显得过于粗糙。对于做设备方案设计的工程师来说，这个模型可以直接导入方案装配体中，用来做整体布局验证，确认电机和周边的导轨、拖链、工件台等部件没有干涉，提前排查结构设计中的空间冲突问题，减少后期打样时的修改次数。
