圆柱构件与平板碰撞动力学仿真分析

在管线敷设、市政防护、工业构筑物抗冲击设计场景中，金属圆柱类构件与混凝土类平板结构的正面碰撞工况，是结构安全校核环节无法绕开的典型力学场景。这类场景常见于管线施工顶进作业意外碰撞、高速输送管道失稳冲击围护结构、极端工况下管状构件对硬质平板防护面的撞击场景，仿真分析的核心目标是明确碰撞过程中两类构件的变形分布、应力传递路径，判断结构是否会发生不可逆的破坏失效，为实际工程中的结构选型、防护层厚度设计、构件材料参数匹配提供量化的数据支撑。

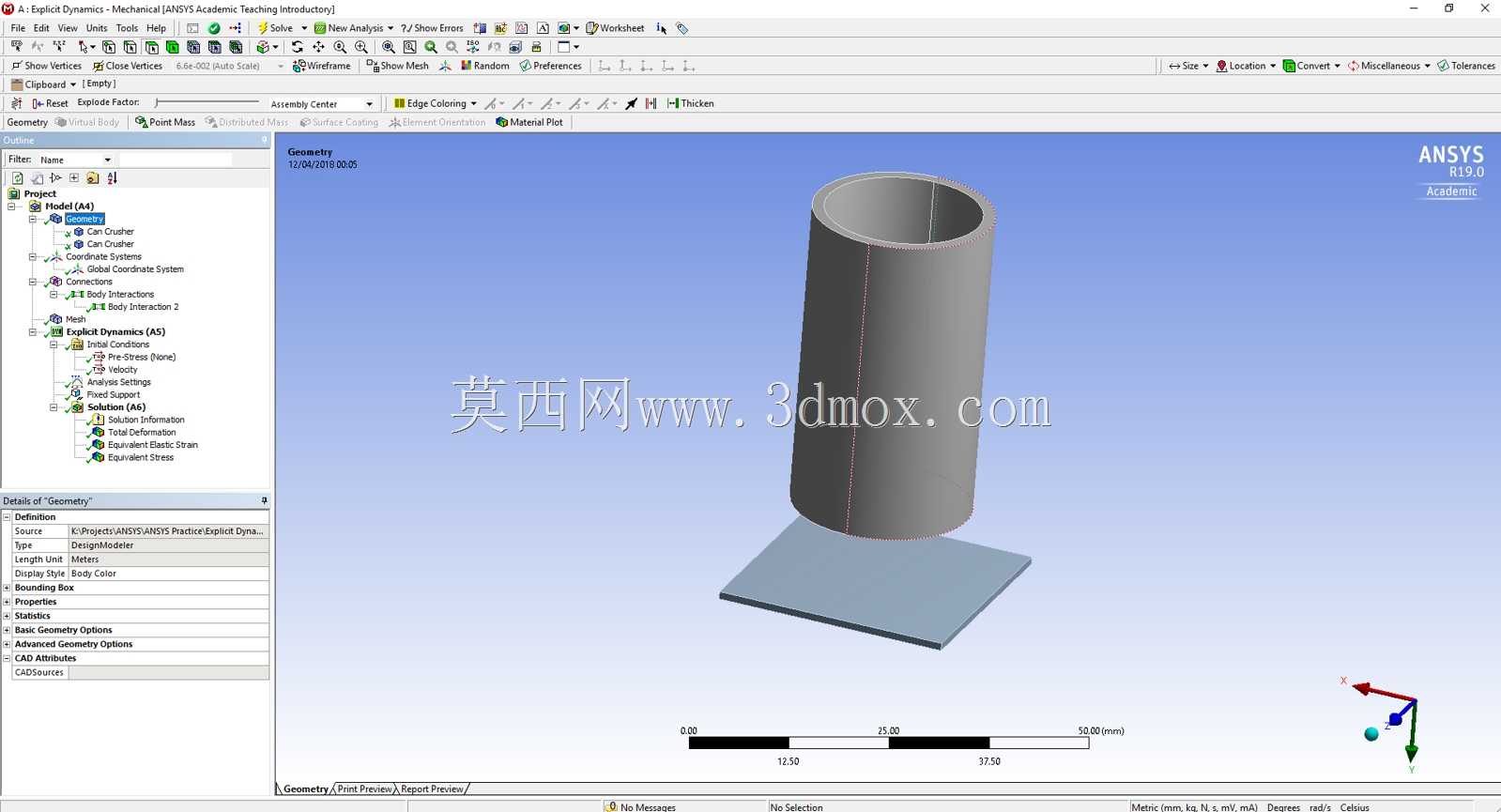

从模型的设计逻辑来看，整个仿真模型的几何构型完全贴合工程实际构件特征：圆柱构件采用空心薄壁管状构型，壁厚参数匹配常规流体输送镁管、工业工艺管道的通用规格，整体长度与外径的比例符合工程中常见的直管段尺寸，端面做了平齐处理，未额外设置法兰、加强筋等附加结构，还原无附加构件的裸管碰撞最严苛工况；被碰撞的平板构件采用矩形等厚构型，平面尺寸覆盖圆柱构件的全碰撞投影范围，厚度匹配常规混凝土墙体、防护隔板的通用厚度，边界条件设置为平板背面全约束，模拟实际工程中墙体与基础刚性连接、无整体位移的真实状态。

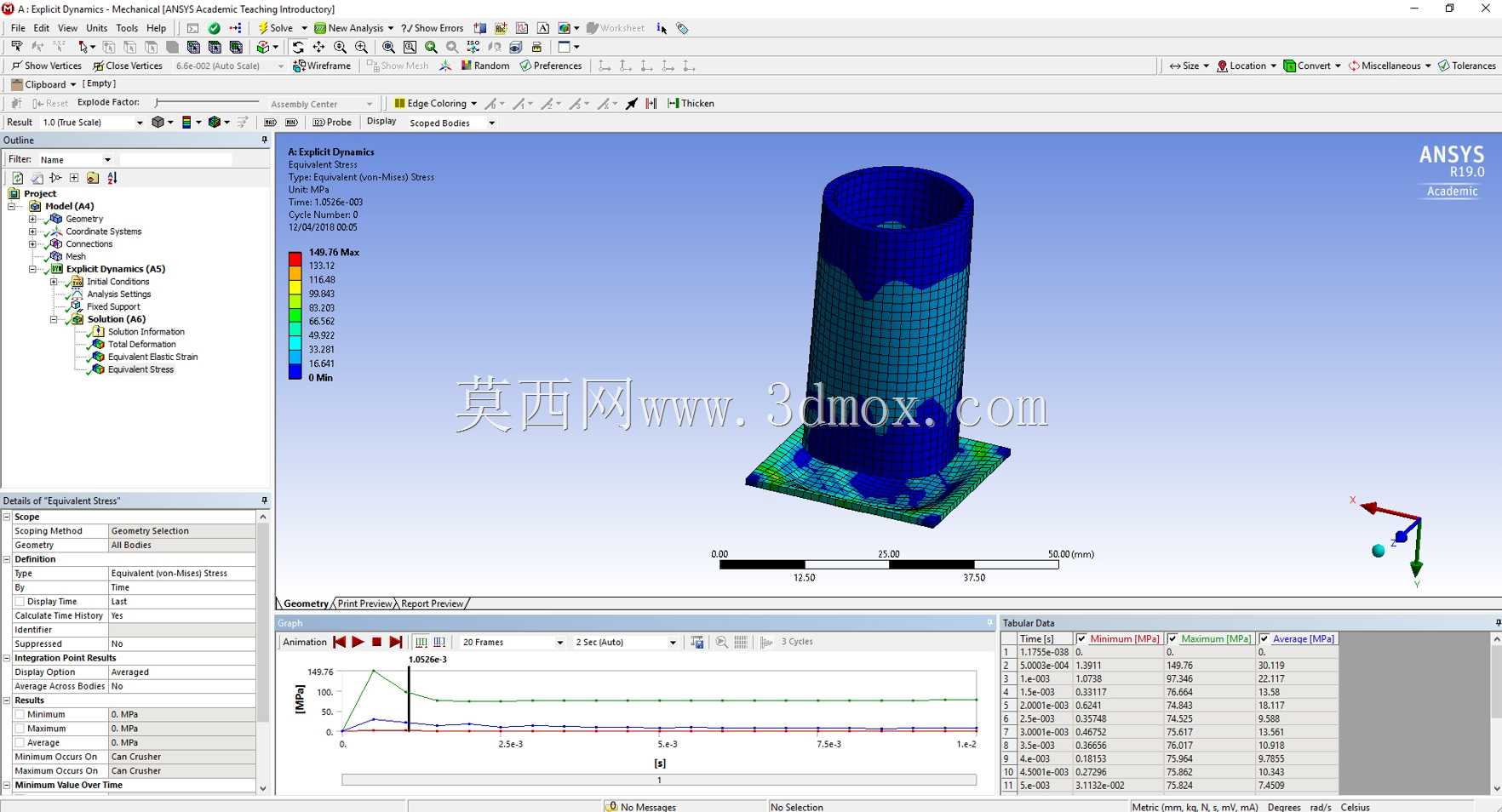

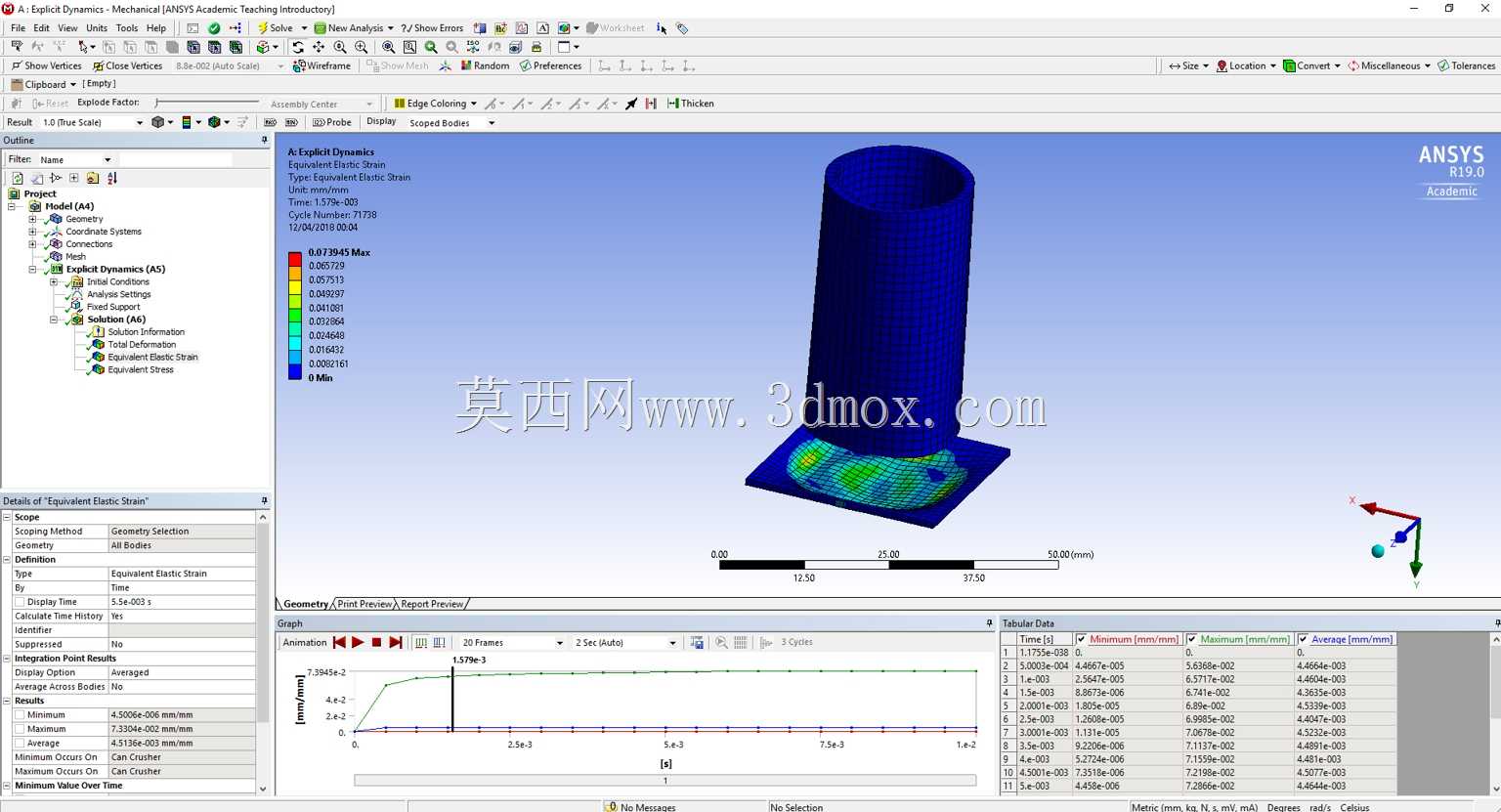

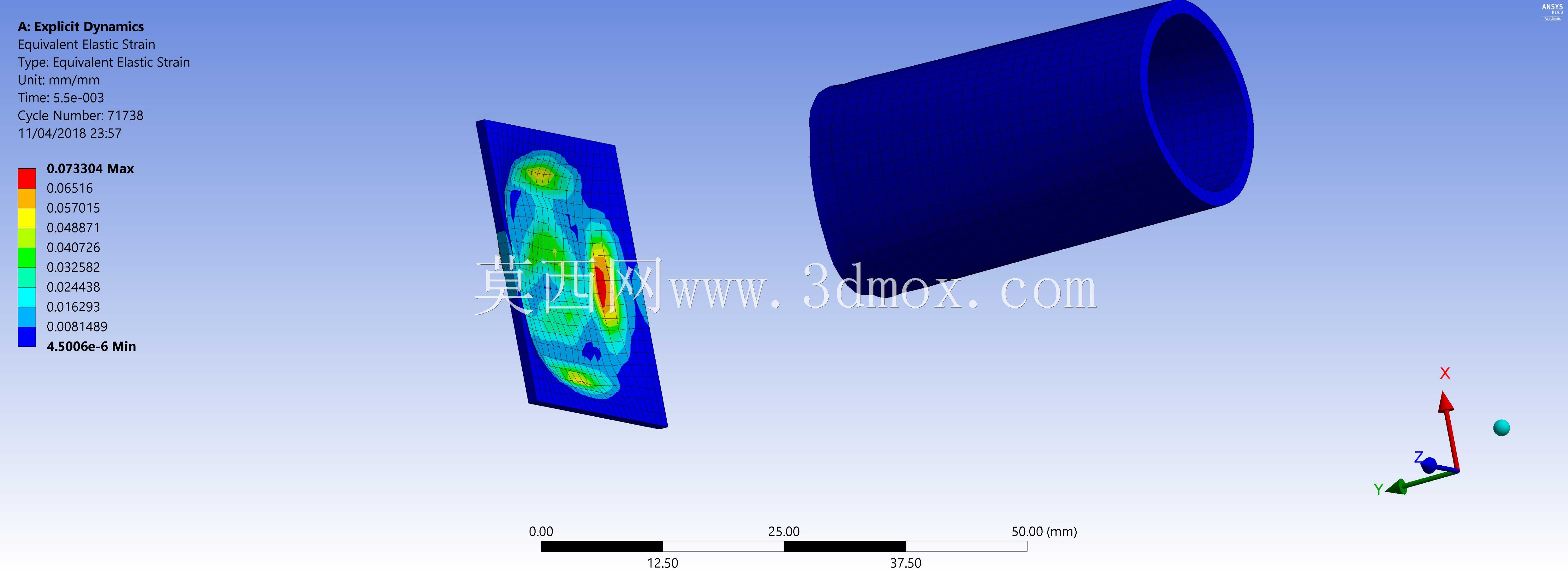

仿真过程的参数设置完全贴合实际工况的力学特征：圆柱构件的运动方向设置为沿自身轴线垂直指向平板平面，初始运动速度匹配工程中可能出现的极端冲击速度，接触算法采用面-面自动接触类型，可精准捕捉碰撞瞬间接触区域的应力突变，材料本构关系分别匹配金属管材的弹塑性本构与混凝土材料的损伤本构，可真实还原两类材料在高速冲击下的变形、损伤演化过程。从仿真输出的结果云图可以观察到，碰撞接触区域首先出现应力集中，圆柱构件的接触端面仅出现轻微的径向塑性变形，变形范围集中在接触端面附近的小区域内，管身其余区域的应力水平远低于材料的屈服强度，未出现整体屈曲、开裂等失效特征；平板构件的变形主要集中在碰撞接触点的周边区域，应力波从接触点向平板四周呈环状扩散，变形量从中心向边缘快速衰减，平板整体未出现贯穿性裂纹、大面积碎裂等结构性失效，两类构件在该碰撞工况下均能保持结构完整性。

在实际工程应用中，这类仿真结果可直接指导三类设计工作：其一，可用于管线施工阶段的安全防护距离核算，明确管道失稳加速工况下的最小安全距离，避免施工过程中管道意外冲击周边构筑物造成结构破坏；其二，可用于混凝土防护墙体的厚度优化，根据不同碰撞速度下的墙体变形数据，匹配最经济的墙体厚度参数，在满足抗冲击要求的前提下降低工程建设成本；其三，可用于管状构件的材料选型校核，对比不同材质、不同壁厚管道在同等碰撞工况下的变形量，为特定工况下的管道参数选择提供量化依据。建模过程中对几何模型做了合理的简化，忽略了构件表面的微小粗糙度、加工圆角等对宏观碰撞结果影响极小的细节，既保证了仿真计算的效率，也不会对最终的应力、变形结果产生工程意义上的偏差，模型的几何边界完全匹配实际工程的安装约束状态，圆柱构件未设置额外的约束，仅保留初始运动速度，还原自由飞行状态下的碰撞过程，平板构件的约束范围覆盖整个背面安装面，模拟实际墙体与基础、框架结构连接后的真实固定状态，避免因边界条件设置偏差导致仿真结果与实际工况脱节。
