码头桩用UMC顶升短管结构设计

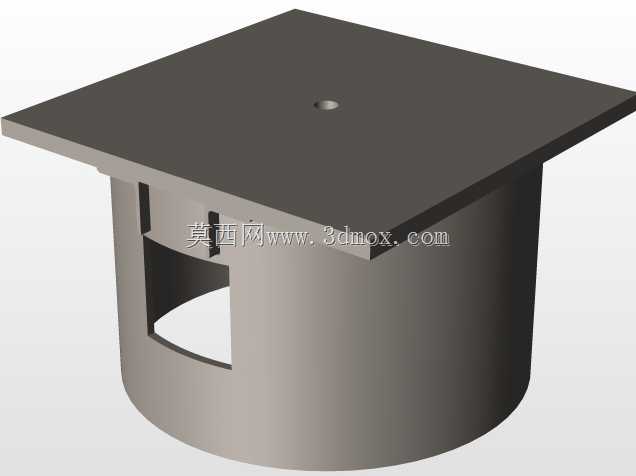

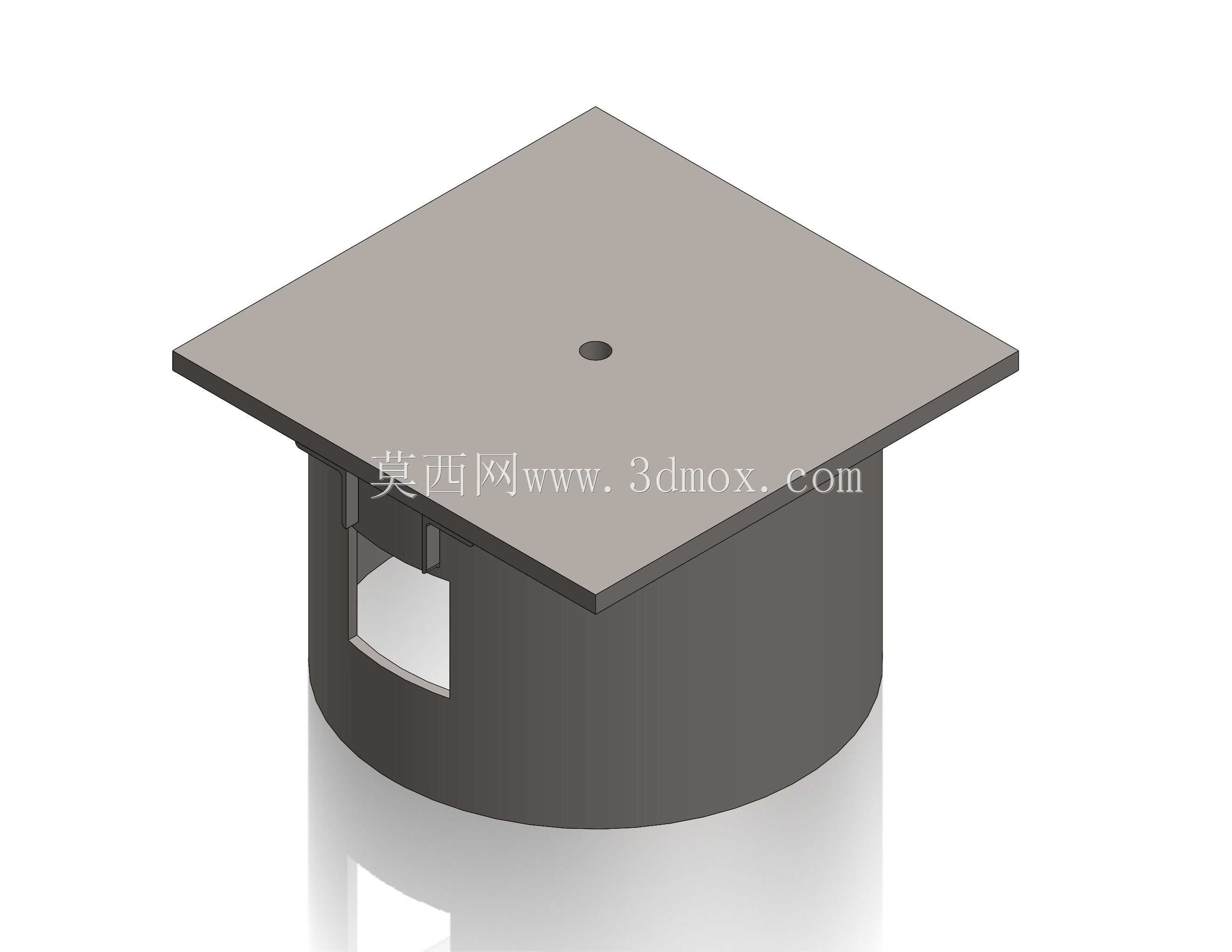

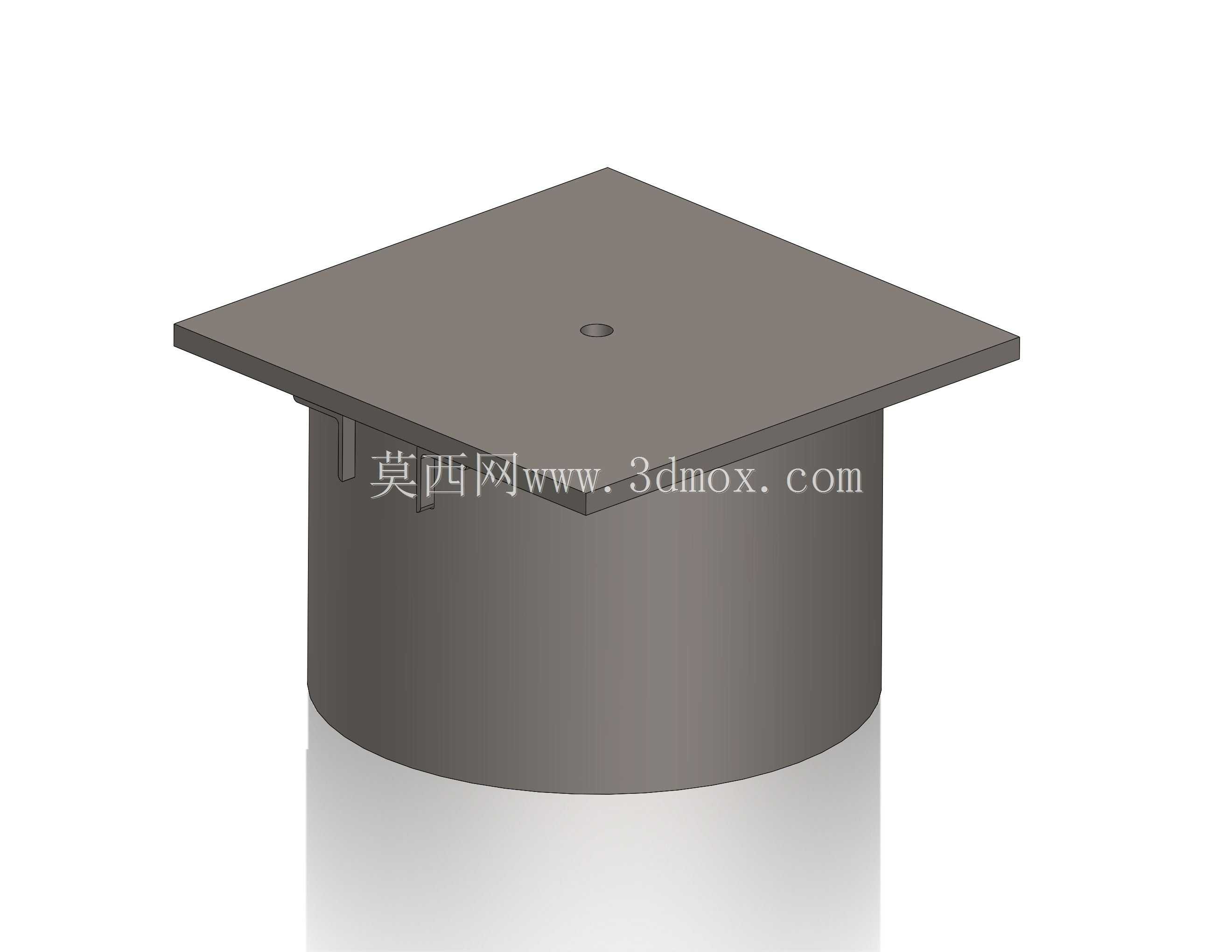

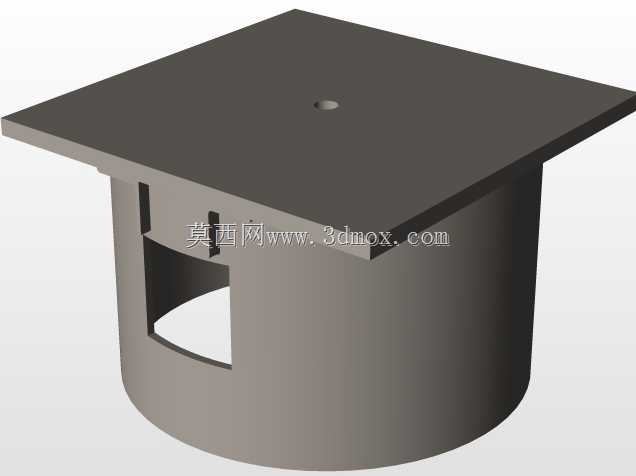

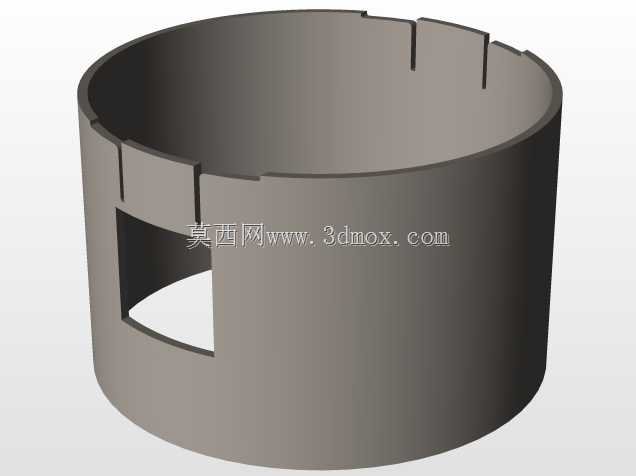

在港口码头的系泊与登乘作业场景中，顶升短管是衔接码头桩基与登乘舷梯的核心受力构件，这类构件的设计合理性直接关系到人员登乘、小型物料转运过程的稳定性，尤其是在潮汐落差明显的沿海码头，配套的调平构件需要兼顾承载能力、安装适配性与长期耐候性。这款UMC顶升短管的设计，首先围绕码头桩基的常规安装边界展开，主体采用圆柱筒体搭配顶部方形安装法兰的结构形式，筒体部分作为主要的承载传力段，顶部方形法兰则用于和上部调平机构、舷梯底座实现螺栓连接，方形法兰的平面度公差控制在0.2mm以内，避免安装后出现局部应力集中的问题。从功能实现角度看，该构件核心作用是为登乘舷梯提供高度调节的基础支撑，通过短管自身的固定高度配合上部微调结构，抵消码头桩基顶面的施工误差，同时在潮汐带来的水位变化过程中，为舷梯提供稳定的下部支撑基准，筒体侧壁开设的窗口结构，一方面是为了减轻构件自身重量，降低安装过程中的吊装难度，另一方面也为内部的锁紧、调节机构预留操作空间，窗口边缘做了圆弧过渡处理，避免应力集中导致的长期载荷下开裂问题。设计过程中，针对码头作业的重载特性，在筒体与顶部法兰的衔接位置设置了周向角支撑结构，角支撑沿筒体圆周均匀分布，每块角支撑的厚度与筒体壁厚保持一致，焊接位置采用全焊透坡口形式，保证法兰承受偏载载荷时，力能够顺畅传递到整个筒体截面，而不是集中在焊缝位置。尺寸参数的设定上，筒体的外径匹配48英寸的标准管道规格，筒体壁厚选用1英寸的厚壁管材，这个壁厚选择是经过载荷校核的：按照单块舷梯最大承载5吨的动载工况计算，加上1.5倍的安全系数，1英寸壁厚的筒体在承受轴向压力、侧向偏载时的变形量控制在0.1mm以内，完全满足长期使用的刚度要求，不会因为反复承载出现塑性变形。顶部方形法兰的边长比筒体直径大出200mm，法兰上开设的中心定位孔用于安装时和桩基顶部的定位销配合，实现快速对位，法兰上的螺栓孔采用长圆孔设计，允许安装时存在±10mm的位置偏差，降低现场安装的对位难度，尤其是在码头现场施工条件有限、桩基顶部预埋件存在少量位置偏差的情况下，长圆孔的设计能够大幅提升安装效率，不需要现场重新扩孔处理。筒体底部的端面做了车削加工处理，保证和桩基顶部的预埋钢板接触时的贴合度，安装时只需要在接触位置铺设一层密封胶条，就能够避免雨水、海水渗入连接缝隙，减少缝隙腐蚀的风险，延长构件的使用寿命。在实际应用中，这类顶升短管通常是成组安装在码头的系泊桩顶部，每一组对应一个登乘点位，安装完成后不需要频繁拆卸，只需要定期检查焊缝、连接螺栓的状态即可，角支撑的设计除了提升结构强度之外，还能够在构件受到船舶意外碰撞时，起到一定的缓冲吸能作用，避免筒体直接被撞变形。不同于普通的管道转接件，这款顶升短管的受力工况更加复杂，除了承受竖直方向的重力载荷之外，还要承受人员上下舷梯时带来的交变侧向载荷，以及大风天气下舷梯传递的风载荷，所以在结构设计时，特意将筒体的有效高度控制在合理范围，避免长细比过大导致的失稳问题，同时筒体内部没有设置多余的加强筋，减少了现场焊接、防腐处理的工作量，出厂前可以整体做热浸锌防腐处理，适应码头高盐高湿的使用环境。很多现场施工人员反馈，之前使用的同类构件经常出现法兰变形、焊缝开裂的问题，核心原因就是没有在法兰和筒体之间设置足够的角支撑，而且壁厚选择偏薄，遇到重载或者偏载工况就容易失效，这款短管在设计阶段就充分调研了国内多个沿海码头的实际使用故障案例，针对性优化了支撑结构和壁厚参数，同时简化了安装接口，不需要定制特殊的安装配件，采用标准的螺栓紧固件就能够完成装配，大幅降低了后期的维护更换成本。在建模过程中，所有的配合面都做了公差标注，安装孔的位置度、法兰的平面度、筒体的圆柱度都给出了明确的加工要求，生产厂家拿到模型后可以直接对接加工工艺，不需要二次进行结构校核，尤其是角支撑的焊接位置，模型中预留了足够的焊脚尺寸空间，避免焊接时出现咬边、未焊透的问题。
