汽车发动机核心传动曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件，这套结构的设计合理性直接决定了整机的运转平顺性、动力输出效率与服役寿命。从实际装车场景来看，这类曲轴主要适配直列四缸乘用车汽油机，匹配的缸径行程参数覆盖市面主流1.5L-2.0L排量区间，在整机装配时，曲轴通过主轴颈支撑在缸体的主轴承座上，每段主轴颈的同轴度公差控制在0.02mm以内，避免高速运转时出现轴颈偏磨、振动超标的问题。连杆轴颈与对应缸的连杆大端配合，配合间隙严格控制在0.03-0.05mm的区间，保证润滑油膜能稳定形成，同时不会因为间隙过大产生冲击异响。

　　设计阶段首先要平衡的是曲柄臂的配重与曲轴整体动平衡性能，四缸机的发火间隔为180度曲轴转角，对应的曲柄销布置采用平面全支撑结构，相邻缸之间的曲柄臂集成平衡重，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，平衡重的外形轮廓经过反复修形，既保证足够的配重质量抵消惯性力，又不会在运转时与缸体内壁、连杆大端发生运动干涉。曲轴的轴向定位设置在第三道主轴承位置，通过止推片限制曲轴的轴向窜动量，窜动间隙控制在0.1-0.2mm，既避免受热膨胀后轴系卡滞，也能保证离合器、正时系统的工作位置稳定。

　　从安装边界来看，曲轴前端伸出段预留了正时链轮、皮带轮、扭转减振器的安装位，键槽位置与一缸上止点的相位角度严格对应，保证正时系统装配时的配气相位精度；后端的法兰盘用于连接飞轮总成，法兰端的端面跳动公差不超过0.03mm，避免飞轮运转时产生端面跳动引发离合器抖动。油道设计采用斜向交叉钻孔结构，主油道的润滑油通过主轴颈内部的油孔输送到连杆轴颈表面，油孔的出口位置设置在轴颈承压面的低压区，保证高速运转时润滑油能顺利进入摩擦副表面，同时油道内部经过去毛刺处理，避免金属碎屑在润滑油冲刷下进入轴瓦表面造成划伤。

　　实际工况下，曲轴要承受周期性变化的气体爆发力、活塞连杆组的惯性力，以及扭矩输出时的扭转振动，因此曲柄臂与轴颈的过渡位置都采用大圆角过渡设计，避免应力集中引发的疲劳断裂，圆角表面经过滚压强化处理，提升表层的残余压应力，大幅提升曲轴的疲劳强度。轴颈表面经过淬火处理，表面硬度达到HRC55-60，保证长期与轴瓦摩擦时的耐磨性能，淬火层深度控制在2-3mm，兼顾表层硬度与芯部的韧性，避免冲击载荷下出现轴颈断裂。

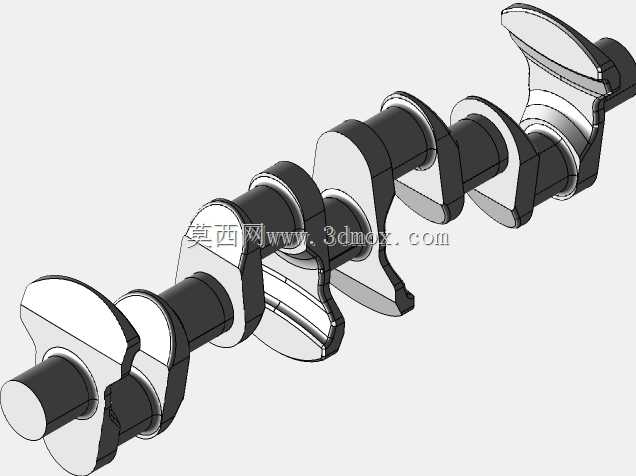

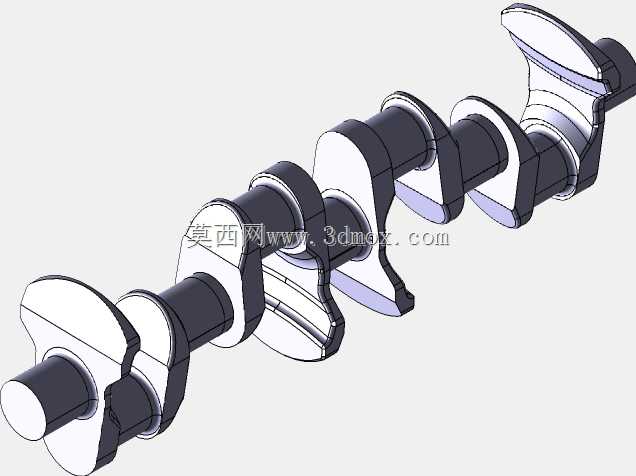

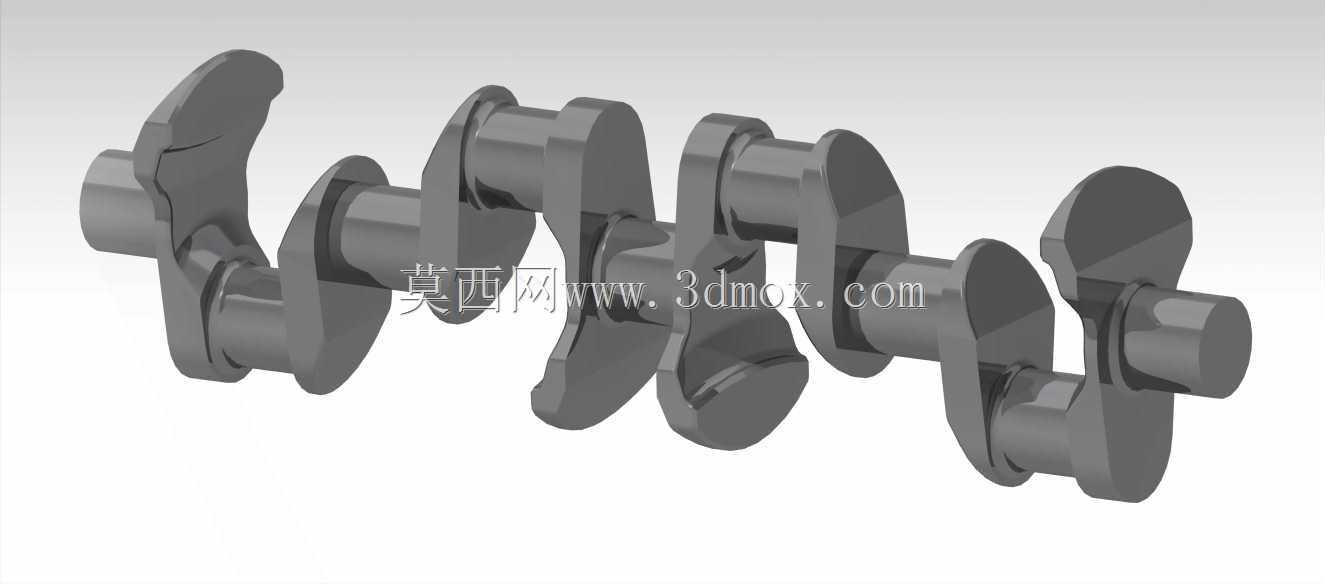

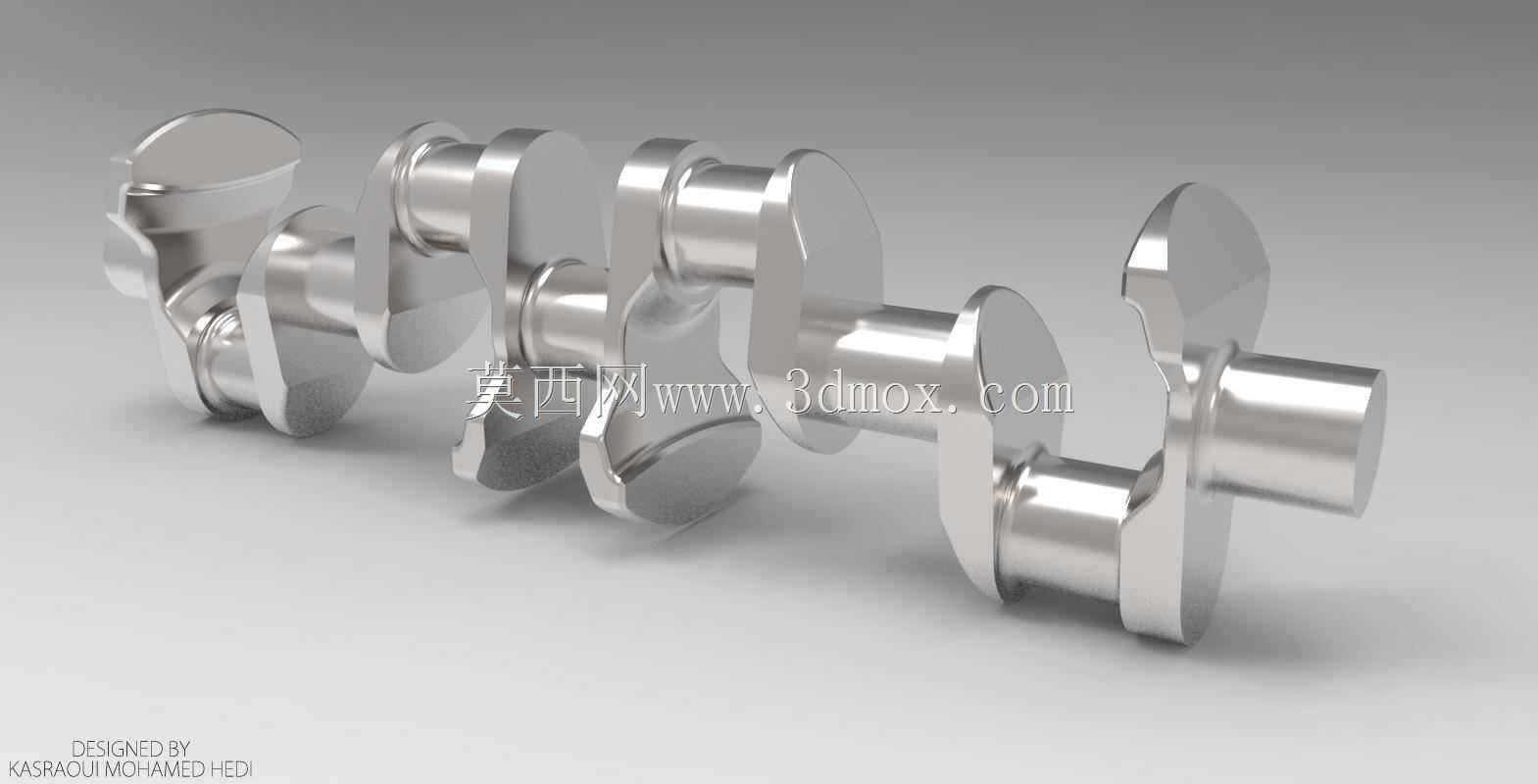

　　在做三维建模时，需要严格核对各段轴颈的同轴度、曲柄销的分度角度、平衡重的回转半径，做运动仿真时要模拟全转速区间下的曲轴运动轨迹，核对所有运动部件的最小安全间隙，尤其是平衡重与缸体、连杆大端的最小间隙要保持在3mm以上，留出足够的热膨胀余量与装配公差空间。同时要考虑曲轴的动平衡校正工艺，在平衡重的端面预留去重位置，方便生产时做动平衡校正，将剩余不平衡量控制在允许范围内，保证发动机在6000rpm的最高转速下运转平稳，不会出现异常振动。这类曲轴的设计还要兼顾轻量化需求，在保证结构强度的前提下，对曲柄臂的非承载区域做减重挖槽处理，降低曲轴自身的转动惯量，提升发动机的油门响应速度，同时减少曲轴旋转时的自身功耗，提升整机的有效动力输出效率。
