两英寸阴型桁架连接销轴结构设计

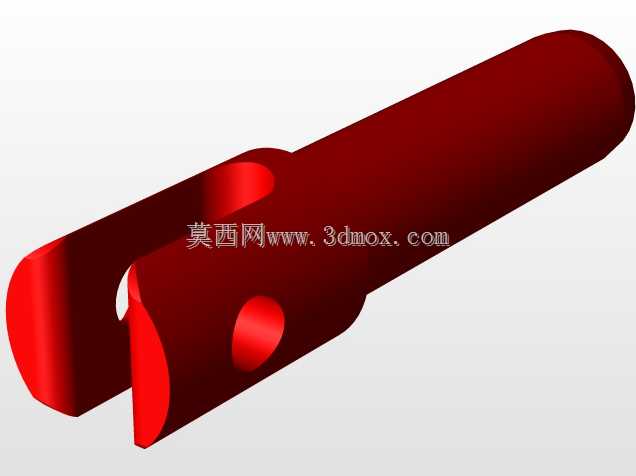

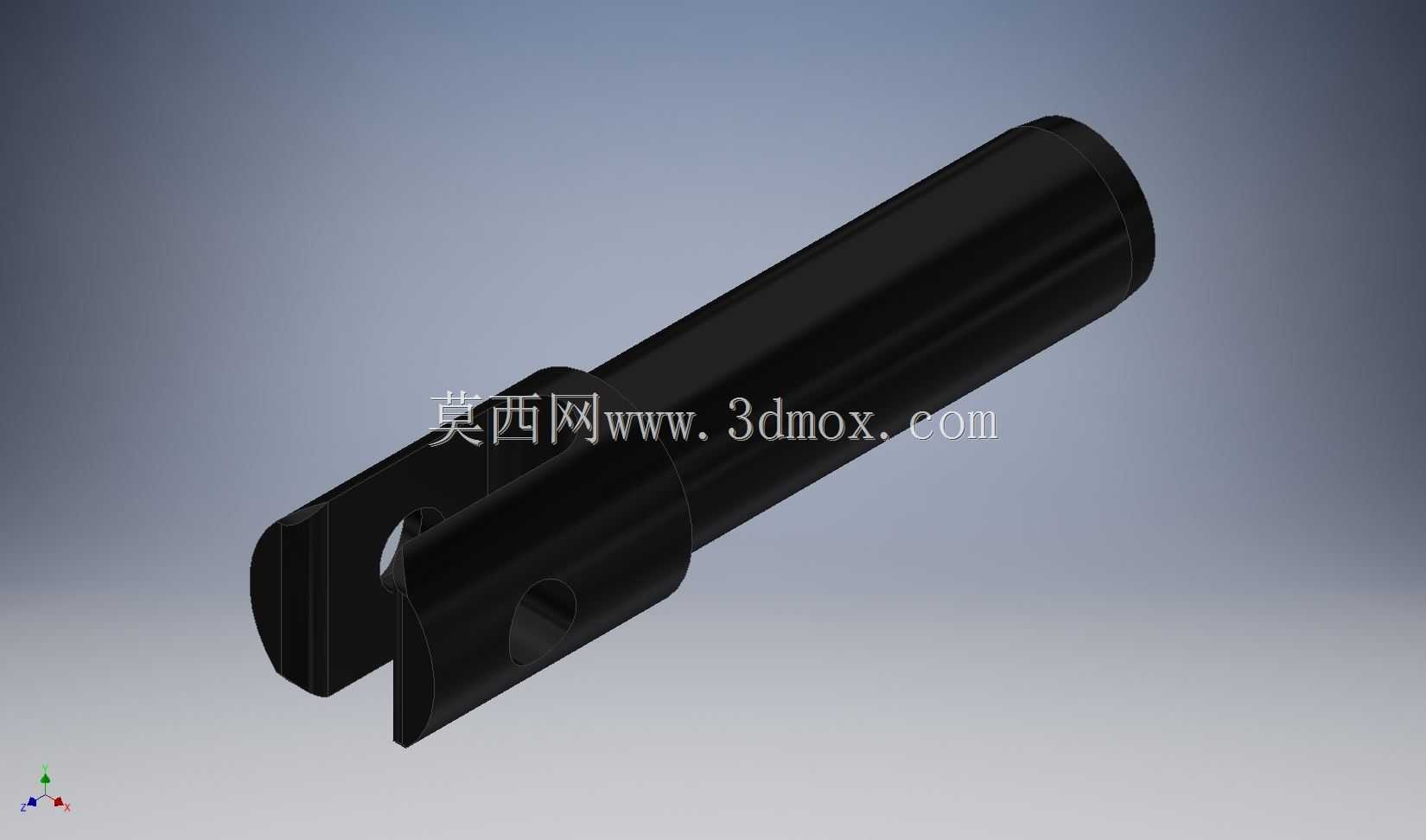

在演出舞台搭建、展会展位临时结构、户外临时篷房支撑这类需要快速拆装桁架的场景里，连接构件的可靠性直接决定了整体结构的抗侧移、抗竖向荷载能力，两英寸规格的阴桁架安装件正是这类场景里承担相邻桁架段对接传力的核心零件。这类零件日常需要承受桁架自重、挂载的灯光音响设备荷载，还要应对搭建过程中反复插拔的磨损，以及户外使用时的温差形变、轻微锈蚀影响，设计时首先要保证对接后的同轴度，避免相邻桁架段出现错位导致的应力集中。从结构形态来看，该零件主体为等直径圆柱段，作为插入桁架主管内腔的定位基准，圆柱段的外径公差需要严格匹配两英寸桁架主管的内径公差，单边间隙控制在0.1mm以内，既保证插拔顺畅无卡滞，又不会因为间隙过大造成对接后桁架段晃量超标。圆柱段一端加工有对称开槽的叉形结构，这部分是阴接头的核心对接部位，开槽宽度匹配对应阳接头的插片厚度，槽内开设的横向销孔用于穿装快拆销钉，完成对接后的轴向锁止，开槽的根部做了圆弧过渡处理，避免反复受载时根部出现应力开裂，这也是很多廉价仿制配件容易忽略的细节——不少现场结构失效都是因为开槽根部直角过渡，在反复拆装的冲击荷载下萌生裂纹，最终导致连接断裂。零件上的横向销孔位置经过受力核算，距离叉形端面的距离既保证销钉受剪时的截面足够，又不会因为距离过远导致阳接头插片插入后存在旷量，销孔本身做了倒角处理，方便现场作业时快速穿装销钉，不需要反复对齐孔位，提升搭建效率。圆柱段与叉形结构衔接的位置做了轴肩限位，安装时轴肩端面紧贴桁架主管的端面，控制零件插入主管的深度，保证安装到位后叉形结构的外露尺寸符合对接要求，不会出现插入过深导致阳接头无法插合，或是插入过浅导致圆柱段与主管的配合长度不足、连接强度下降的问题。零件整体采用发黑处理，一方面是提升表面防锈能力，应对户外演出、展会现场可能遇到的雨淋、潮湿环境，另一方面发黑后的表面硬度略有提升，能降低反复插拔过程中的表面磨损，延长配件的使用寿命。从安装边界来看，该零件适配外径两英寸的标准圆管桁架，安装时需要将圆柱段完全插入桁架主管端部内腔，轴肩抵紧主管端面后，在主管对应预留孔的位置穿装固定螺钉，将该零件与桁架主管牢牢固定，避免对接插拔时零件从主管内脱出；对接时，相邻桁架段端部的阳接头插片插入该零件的叉形开槽内，对齐横向销孔后穿装快拆销并锁止，即可完成两段桁架的刚性连接，整个对接过程不需要额外工具，单人即可快速完成，非常适合临时搭建场景的快装需求。设计过程中还需要考虑零件的重量控制，在保证结构强度的前提下，圆柱段内部可以做适当的减重空腔，但空腔的壁厚不能低于3mm，避免受弯时圆柱段出现变形；叉形结构的两个叉片厚度需要保持一致，避免受力时单侧叉片过载断裂，叉片的外侧做了微小的倒角，方便阳接头插片顺利导入槽内，即使现场对接时存在微小的角度偏差，也能顺着倒角滑入对位，降低现场作业的对齐难度。这类连接构件虽然只是桁架系统里的小型配件，但直接关系到整个临时结构的安全，设计时不能只考虑尺寸匹配，还要结合现场实际使用的工况，比如搭建时的粗暴操作、长期使用的磨损、不同环境下的材料性能变化，每一处过渡、每一个公差、每一个倒角的设计，都要兼顾结构可靠性和现场使用的便利性。
