舞台桁架配套快装式吊接顶夹结构

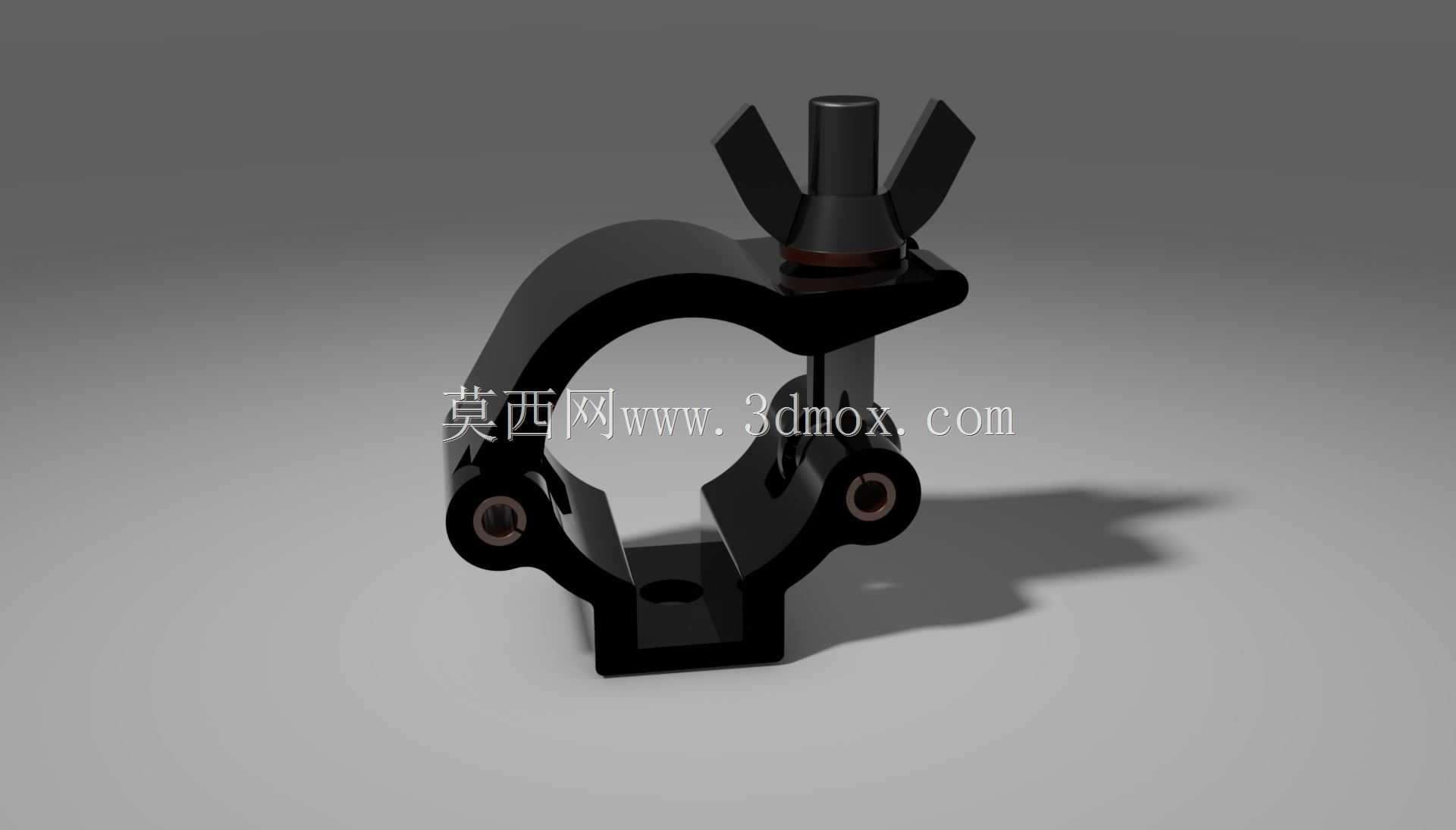

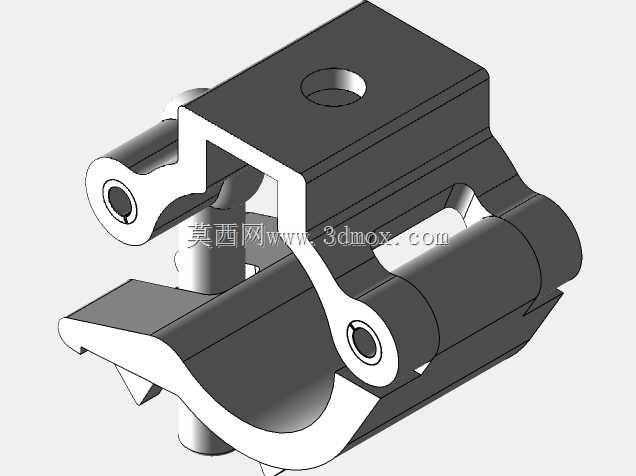

做舞台搭建、临时展架布设的工程人员都清楚，桁架吊挂节点的可靠性直接关系到整套临时结构的作业安全，这款顶夹就是专门针对圆管桁架的顶部吊挂场景设计的连接件，日常在演出活动的灯光吊挂、展位装饰构件挂载、临时线缆桥架固定这类场景里使用频率极高。不同于普通的螺栓紧固管夹，这款夹体采用了环抱式C型开口结构，对应适配常规规格的舞台桁架圆管，安装时不需要将桁架端部拆解，直接从圆管侧方卡入就位即可，配合蝶形锁紧旋钮，现场作业不需要额外携带扳手类工具，徒手就能完成锁紧操作，能大幅压缩现场搭建的工时，尤其是在赶场的演出搭建场景里，这种免工具快装的设计能减少很多现场协调的麻烦。夹体下部的带孔安装座是核心的承载界面，预留的安装孔位可以直接穿装螺栓连接吊挂吊杆、灯钩或者其他挂载构件，安装座的平面与夹体的环抱中心保持垂直对位，能保证挂载后的载荷始终沿着夹体的中心轴线传递，避免偏载带来的夹体滑移、螺栓受剪过载的问题。两个铰接的夹片通过侧边的销轴连接，开合角度经过设计校核，完全张开时的开口尺寸刚好能卡入对应规格的圆管，不会因为开口过大导致夹体对位困难，也不会因为开口过小无法适配常规桁架的管径公差，夹片内侧做了微弧面的贴合处理，和圆管外壁的贴合面积足够大，锁紧后不会因为现场的轻微振动出现松脱滑移。蝶形旋钮的螺杆端部做了平端处理，锁紧时不会顶伤桁架圆管的外壁镀层，反复拆装也不会在管材表面留下明显的压痕，能提升桁架管材的重复利用率。从安装边界来看，夹体环抱的圆管管径适配范围覆盖了舞台桁架常用的主流圆管规格，夹体整体的外轮廓尺寸紧凑，安装后不会突出桁架表面过多，不会影响桁架之间的拼接对位，也不会和相邻的斜撑杆件发生干涉。下部安装座的孔位间距和常规的吊挂配件孔位通用，不需要额外做转接件就能直接适配市面上主流的舞台灯光吊挂配件、线缆挂架，选型替换的时候不需要重新调整整套吊挂系统的安装尺寸。设计时特意做了受力路径的优化，挂载的载荷通过下部安装座直接传递到两侧的夹片铰接点位置，再通过环抱的摩擦力传递到桁架圆管上，蝶形旋钮只需要提供初始的锁紧预紧力，不需要承担主要的挂载载荷，能避免长期受载后螺杆出现变形、锁紧失效的问题。夹体的转角位置都做了圆弧过渡处理，没有尖锐的棱角，现场安装作业时不会划伤施工人员的手套或者皮肤，也不会刮破挂载的线缆绝缘层。在实际使用中，这类顶夹除了舞台桁架场景，也可以用在车间临时管线的圆管吊挂、展会展架的构件挂载等场景，只要是对应管径的圆管需要做侧向快装吊挂的位置，都能适配使用。夹体的开合铰接位置做了间隙配合处理，长期反复开合使用也不会出现卡滞，哪怕是在现场有灰尘、轻微锈蚀的环境下，也能顺畅开合完成安装。锁紧旋钮的蝶形翼片尺寸做了加大处理，哪怕施工人员佩戴较厚的劳保手套，也能稳稳捏住旋钮完成锁紧操作，不会出现打滑拧不动的情况。夹片和圆管接触的位置没有做滚花之类的高摩擦纹路，避免长期锁紧后在管材表面留下难以清除的压痕，而是通过足够大的贴合面积来保证摩擦力，在额定挂载载荷范围内不会出现滑移，同时拆卸后不会损伤管材表面。
