轻型空间支撑桁架结构设计

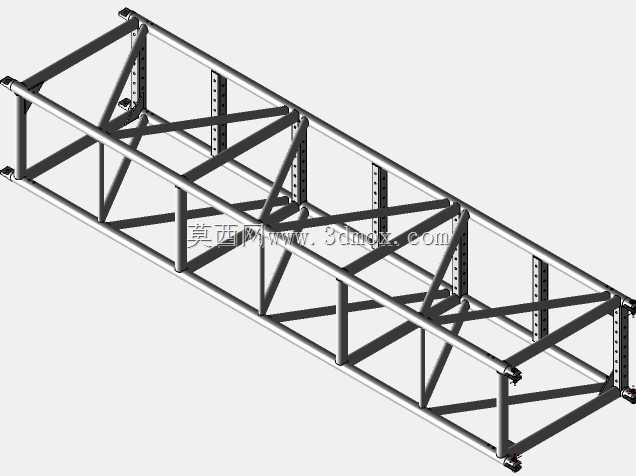

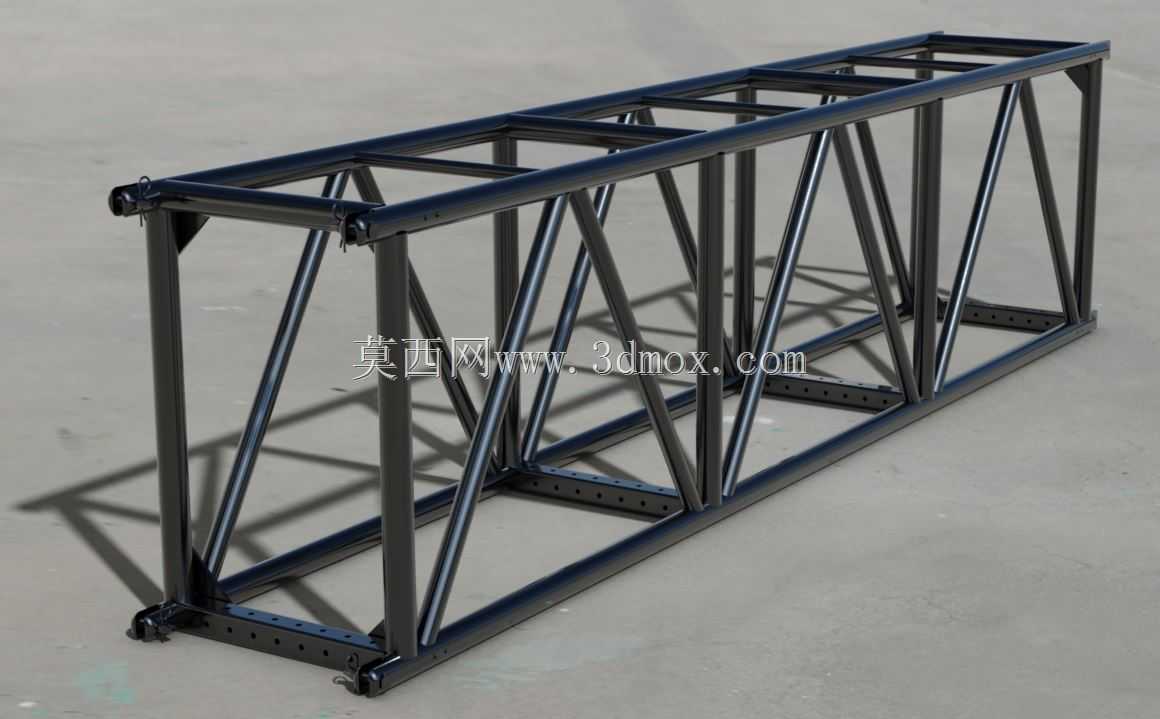

这类轻型桁架在临时舞台搭建、展会展位布设、小型设备架空支撑、演播室灯光吊挂场景中应用十分广泛，区别于大跨度重载建筑桁架，这类产品主打快速拆装、轻量化运输、低荷载下的结构稳定性，适配短周期临时布设或者轻载长期支撑的使用需求。从实际使用角度看，该桁架的核心作用是作为模块化支撑骨架，既可以单段独立使用作为小型设备的架空承载基座，也可以多段通过端部连接结构拼接，组成更长的支撑跨度，或者组合成立体框架结构，承载灯光、小型展示面板、轻质管线等附属部件。结构设计上采用了矩形截面的空间桁架构型，上下弦杆采用等截面圆管作为主要纵向承力构件，承担整体弯曲工况下的拉压载荷，腹杆采用斜向交叉布置的同规格圆管，通过焊接方式与弦杆形成刚性连接，将弦杆之间的剪切力有效传递，同时约束弦杆的侧向失稳路径，相比单根实心型材的承载方案，这种空间桁架构型在同等自重下的抗弯、抗扭刚度提升十分明显，能在控制整体重量的前提下满足使用场景的刚度要求，避免承载后出现过大挠度影响附属设备的安装精度。尺寸设计上，截面高度28英寸、宽度18.5英寸的参数，匹配行业内通用的快装连接配件规格，单段长度122英寸的设计兼顾了运输便利性与拼接效率，单段长度控制在常规货运车辆的内部装载尺寸范围内，不需要特殊超限运输资质，现场拼接时的接缝数量也能控制在合理范围，减少安装工作量。安装边界方面，桁架端部设置了标准化的连接接口，可与同系列的转角件、底座、斜撑配件快速配合，底部支撑位置预留了螺栓安装孔位，既可以直接放置在平整地面通过配重固定，也可以通过膨胀螺栓与硬化地面刚性连接，或者通过连接挂件与上部建筑结构吊挂连接，适配不同的安装工况。细节设计上，弦杆与腹杆的连接节点做了焊后打磨处理，避免尖锐边角划伤安装人员，表面采用黑色喷塑处理，兼顾防锈能力与外观一致性，适配展会、演播室等对外观有一定要求的使用场景，桁架下弦杆上预留的规则排布孔位，可直接用标准紧固件安装灯钩、走线架、挂板等附属配件，不需要现场二次钻孔，大幅提升现场安装效率。从受力角度验证，这类轻型桁架的荷载取值完全匹配场景需求，均布荷载下的挠度控制在跨度的1/500以内，满足灯光、展示件等轻载设备的安装精度要求，侧向稳定性能满足常规室内使用的抗侧力要求，不需要额外增设过多侧向支撑就能保证结构整体稳定性。在三维建模过程中，这类桁架的建模需要重点保证杆件中心线的交点精度，避免出现杆件偏心连接导致的受力模拟偏差，所有焊接节点的焊缝尺寸要匹配实际加工工艺，预留的安装孔位要与通用配件的安装尺寸完全对齐，保证模型导出后可直接用于配件选型匹配、安装模拟、受力仿真等后续工作，不需要二次调整尺寸。实际选型过程中，这类桁架的截面尺寸选择需要匹配实际承载重量与支撑跨度，28英寸高度的截面相比更小截面的桁架，在相同跨度下的承载能力提升约40%，适合跨度在3到6米之间的轻载支撑场景，既不会因为截面过小导致挠度过大，也不会因为截面过大造成材料浪费与运输安装成本上升。
