螺旋蜂窝结构火花熄灭阻火芯设计

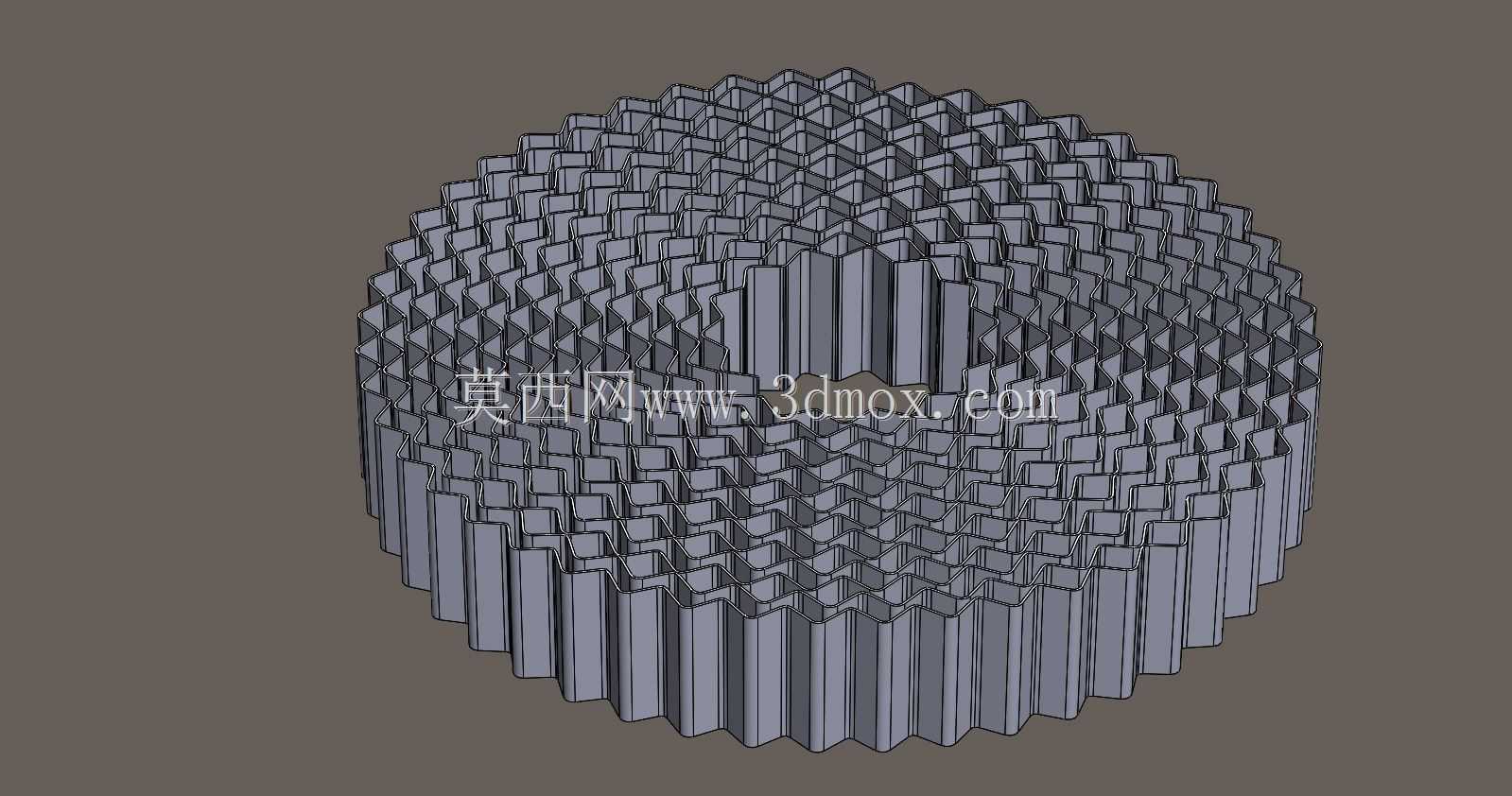

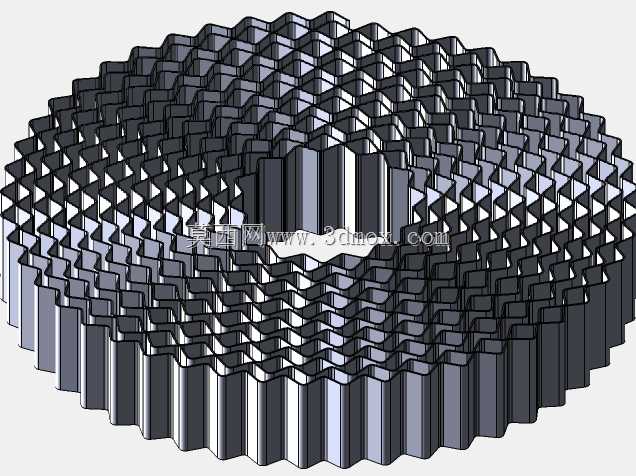

在易燃易爆工况的排气通路设计中，火花熄灭装置是阻断明火外泄、防范燃爆风险的核心功能部件，这类部件常配套在燃油动力设备排气端、可燃粉尘处理系统排风端、高温烟气排放管路等场景，核心作用是利用结构间隙淬熄火焰、拦截高温炽热颗粒，避免排出的火花引燃周边易燃易爆介质。本次设计的螺旋式蜂窝阻火结构，打破了传统平直叠片阻火芯的流道布局逻辑，采用连续螺旋卷绕成型的蜂窝阵列结构，每一个独立的六边形流道都沿螺旋轨迹延伸，相比传统直通孔阻火芯，气流在流道内的停留路径更长，与结构壁面的接触换热面积更大，淬熄火焰的效率更高，同时螺旋走向的流道能对气流中携带的炽热碳粒、金属碎屑产生离心拦截效果，让高温颗粒在离心力作用下碰撞附着在流道壁面快速降温，避免颗粒随气流排出形成外部点火源。从结构设计逻辑来看，整个阻火芯采用整体式圆盘构型，端面为密集排布的正六边形蜂窝单元，相邻单元之间通过薄壁分隔，卷绕过程中通过控制螺旋导程来调整每个流道的螺旋升角，导程参数的选取需要平衡两个核心指标：一是阻火淬熄性能，要求流道有足够的长度保证火焰在通道内被充分冷却至燃点以下，同时通道间隙满足对应可燃介质的淬熄直径要求；二是通气阻力，不能因为流道过长、弯折角度过大造成排气背压过高，影响上游动力设备的输出效率或者排风系统的风量指标。安装边界上，该阻火芯整体为圆柱形态，外径可根据配套的阻火器壳体通径做适配调整，厚度方向根据阻火等级要求选择对应的卷绕层数，安装时直接嵌入阻火器壳体的内部卡槽，两端通过压网或者挡圈固定即可，不需要额外的复杂连接结构，替换维护时可直接整体抽出更换，适配现有主流管道式阻火器的安装尺寸，不需要对原有壳体做大规模改型。在实际工况适配中，这种螺旋结构相比传统波纹板叠片阻火芯，结构整体性更强，不会因为长期受气流冲击出现叠片移位、间隙变大的问题，抗气流脉动冲击的性能更好，尤其适合在排气压力存在波动的内燃机、工程机械设备排气场景使用。流道的六边形构型相比三角形、矩形流道，在相同的通流面积下结构刚度更高，薄壁结构可以做的更薄，在保证整体结构强度的前提下尽可能提升通流效率，降低排气阻力。卷边结构的设计是在螺旋卷绕的起止位置做折边强化处理，避免薄板材的锐边在安装、使用过程中出现割伤、卷边变形的问题，同时起止位置的折边可以卡在壳体的定位槽内，防止阻火芯在气流冲击下出现周向转动，保证结构长期使用的稳定性。针对不同的应用场景，该结构可以通过调整蜂窝单元的对边尺寸、螺旋导程、整体厚度来匹配不同的阻火等级要求：比如用于汽油发动机排气场景时，因为汽油火焰的传播速度快、淬熄直径小，就需要缩小蜂窝单元的间隙，适当增加螺旋流道的长度，保证火焰能够被完全淬熄；如果是用于普通粉尘排风场景，主要拦截高温颗粒，就可以适当放大蜂窝间隙，降低通气阻力，减少排风系统的能耗。结构的材质选择上，因为长期接触高温排气，需要选用导热性好、耐高温氧化的金属材料，利用金属壁面快速导走火焰和高温颗粒的热量，让温度在短时间内降到可燃介质的燃点以下，实现阻火熄火的功能。在建模过程中，螺旋卷绕的轨迹需要和蜂窝单元的阵列做参数化关联，保证卷绕过程中每个蜂窝单元的截面形状保持一致，不会因为螺旋弯曲出现单元变形、间隙不均的问题，相邻层的蜂窝壁需要完全贴合对齐，避免出现窜流的旁通间隙，防止火焰从间隙中直接穿过影响阻火效果。整个结构没有多余的零散部件，整体为一体化卷制成型，生产工艺上可以采用连续带材压型后螺旋卷绕焊接固定，生产效率高，批次一致性好，相比传统叠片式阻火芯的逐片堆叠组装工艺，能大幅降低生产装配的人工成本，同时结构的整体强度更高，在承受高温、气流冲击的工况下结构稳定性更好，使用寿命更长。
