汽车发动机点火用火花塞结构设计

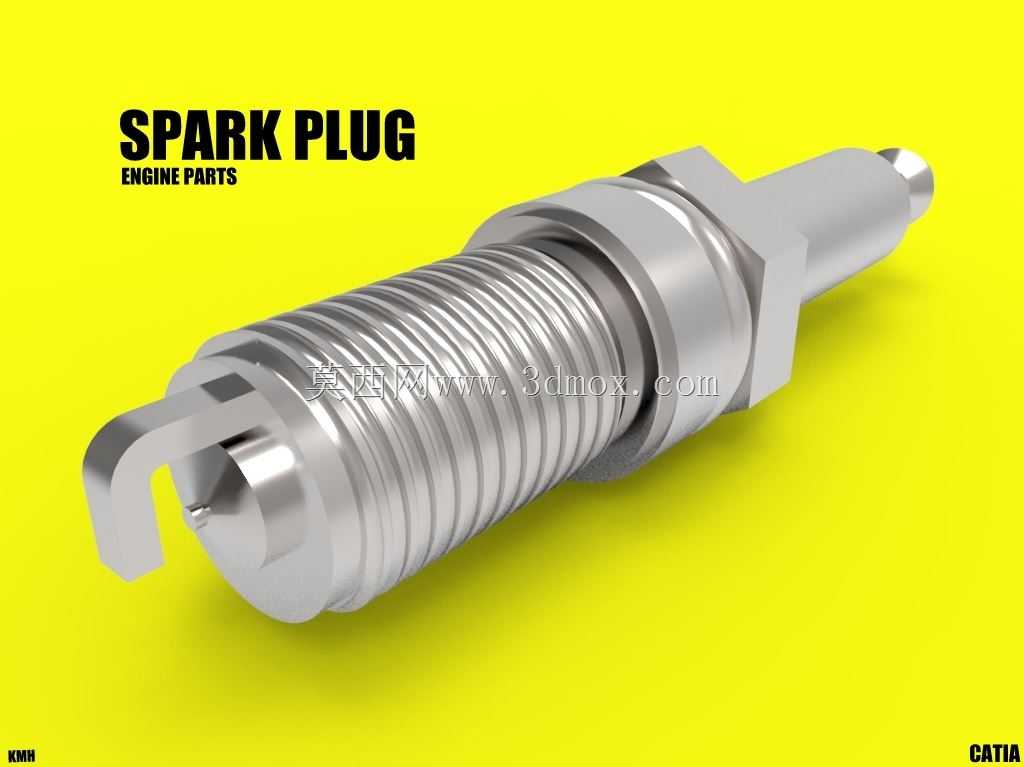

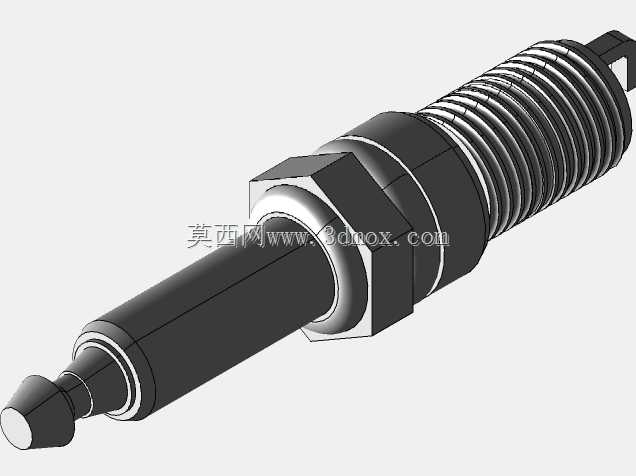

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、动力输出稳定性的核心执行元件，这套三维结构完整还原了量产装车火花塞的全部几何特征，可直接用于点火系统匹配校核、发动机周边部件干涉检查、维修拆装模拟等工程场景。从结构设计逻辑来看，整个零件沿中心轴线完全对称，最外侧的金属壳体采用滚压成型的外螺纹结构，螺纹规格匹配主流乘用车发动机缸盖的安装孔位，螺纹段的长度直接决定了火花塞的伸入深度，设计时需要严格控制电极端面到燃烧室顶面的距离，伸入过长会导致电极过度受热引发早燃，伸入过短则会造成点火位置偏离缸内混合气浓度最优区域，拉高循环波动率。壳体中段设计有六角拧动结构，对边尺寸符合标准套筒的配合公差，方便装配时施加规定扭矩，避免密封垫圈压合不足导致漏气，或是扭矩过大造成螺纹滑牙、壳体断裂。壳体下端的弯曲侧电极与中心电极形成规定的点火间隙，这个间隙值需要匹配点火线圈的输出电压，间隙过大需要更高的击穿电压，容易出现高速工况缺火，间隙过小则会导致点火能量不足，火焰核成长速度变慢，影响燃烧速度。中心电极外部包裹的陶瓷绝缘体采用多段阶梯结构，上部的伞棱设计是为了增加表面爬电距离，避免缸盖内的油污、水汽在绝缘体表面形成导电通路引发漏电，陶瓷件与金属壳体之间采用密封粉压实封装，保证高温高压燃气不会从配合间隙处泄漏。绝缘体上部的金属接线端子用来连接高压点火线或是点火线圈的输出端，端子的卡接结构需要保证振动工况下不会松脱，避免点火中断。在实际整车布置中，火花塞的安装位置需要与进排气门、活塞顶面的避让坑做匹配校核，活塞运行到上止点时，顶面与火花塞电极的最小安全距离需要控制在1mm以上，避免运动干涉；同时火花塞的伸入角度需要匹配燃烧室的气流运动方向，让点火后的火焰核能够顺着滚流方向快速传播，缩短整个燃烧持续期。做发动机热管理匹配时，还要根据火花塞的热值选型对应结构，热值对应的是壳体与陶瓷体的导热路径设计，高热值火花塞的导热路径短、散热速度快，适合高负荷、高增压的性能机型，避免电极温度过高引发炽热点火；低热值火花塞的散热速度慢，适合小排量低负荷机型，保证电极温度维持在自清洁温度区间以上，避免积碳附着在电极表面导致漏电缺火。这套模型的所有配合面公差、安装边界尺寸都参照量产火花塞的行业规范设定，螺纹精度、六角对边尺寸、密封垫圈的压缩量都符合装配要求，既可以用于职业院校的内燃机结构教学演示，也能作为发动机逆向设计、改装点火系统匹配时的参考基准，在做虚拟装配时可以直接导入发动机总成模型，验证安装空间是否足够、拆装工具是否有操作空间，避免实际装机时出现扳手与周边进气管路、线束支架干涉的问题。在做维修工艺仿真时，还可以基于这个模型模拟火花塞的拆卸、间隙调整、复装的全流程，标定不同缸盖材质下的最佳拧紧扭矩，避免铝制缸盖的螺纹孔在反复拆装后出现滑牙失效。
