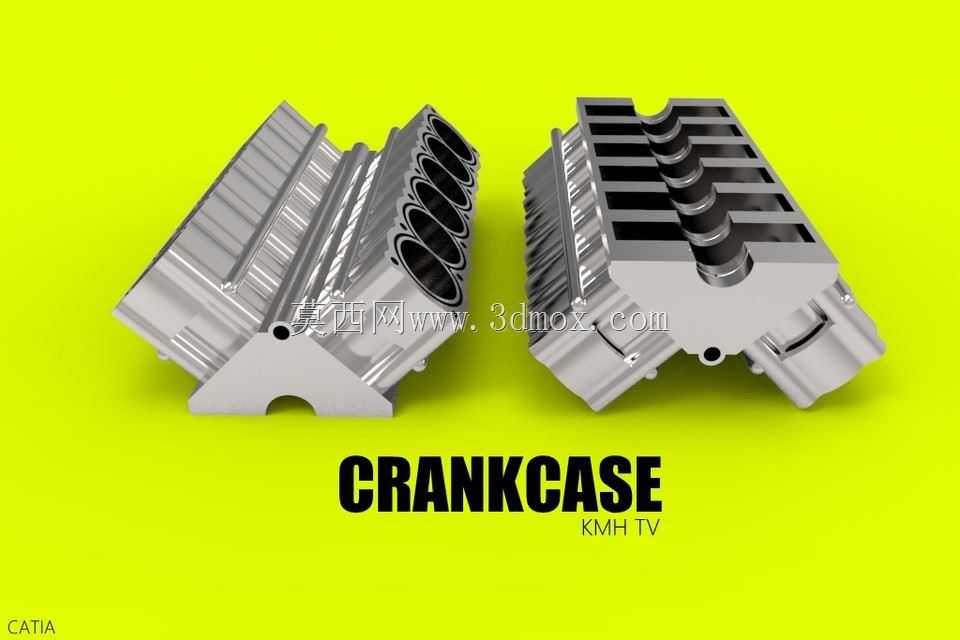

直列多缸内燃机曲轴箱机体结构

　　在车用内燃机的整机结构中，曲轴箱是承担核心承载功能的基体部件，所有曲柄连杆机构、配气机构的附属组件，都需要依托曲轴箱的安装基准完成装配定位，其结构设计的合理性直接决定整机运行的可靠性与NVH表现。从实际应用场景来看，这类直列多缸曲轴箱多用于民用乘用车的小排量自然吸气或涡轮增压动力单元，也可适配部分轻型商用车的柴油动力配置，在整机运行过程中，曲轴箱需要持续承受活塞往复运动传递的爆发压力、曲轴旋转产生的交变惯性载荷，同时还要为润滑系统的油道、冷却系统的水道提供密闭的集成流道空间，避免出现油水混合、机油渗漏、冷却液泄漏等常见故障。

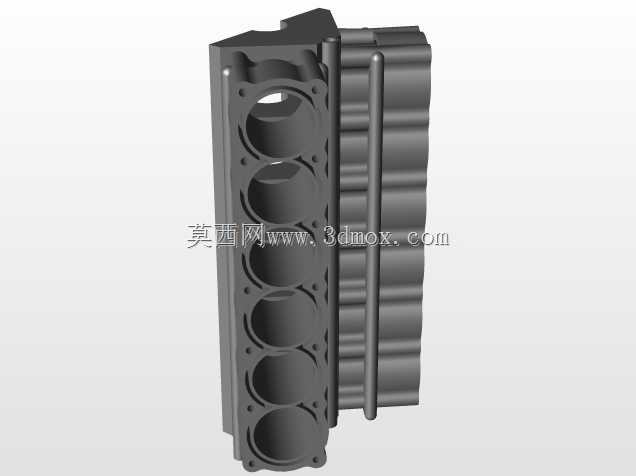

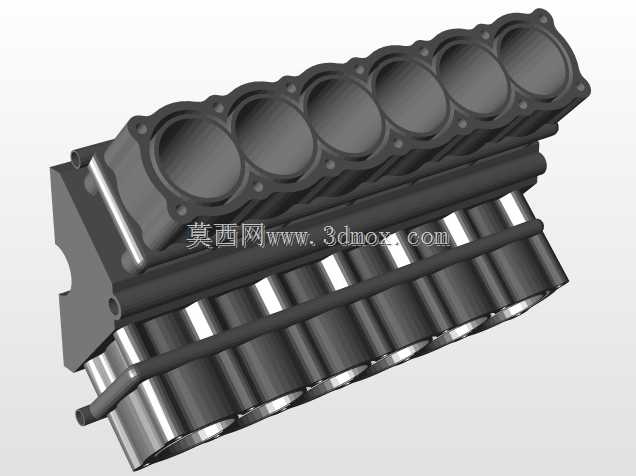

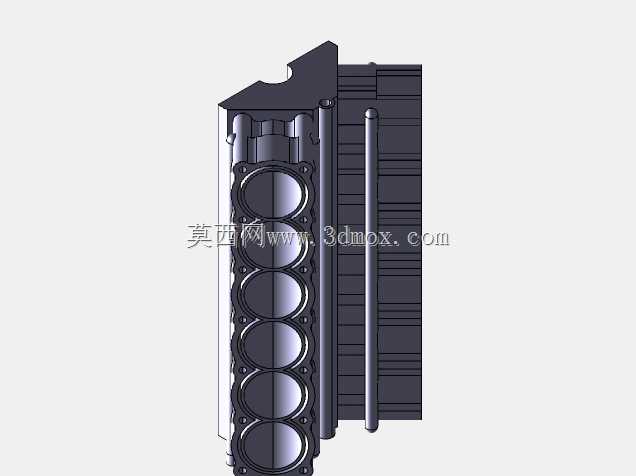

　　从结构功能特性来看，该曲轴箱采用分体式对称设计思路，将缸筒安装区域与曲轴回转区域做了一体化的集成布局，缸筒排列侧预留了均匀分布的缸套安装止口，每个止口的同轴度、圆柱度公差都需要控制在微米级，才能保证活塞往复运动过程中不会出现偏磨、拉缸等问题。曲轴回转侧设计了分层的加强筋结构，顺着曲轴主轴颈的载荷传递方向布置筋条，既可以提升箱体的整体刚性，降低高转速下的结构形变，又能尽可能控制铸件的整体重量，符合动力总成轻量化的设计趋势。箱体侧壁预留了主轴承盖的安装定位面，每个定位面都设计了对应的螺栓过孔与定位销孔，装配时可以通过定位销实现主轴承盖的快速精准对位，减少装配过程中的调整工作量，同时保证主轴承孔的同轴度满足设计要求。

　　在安装边界的设计上，该曲轴箱的上端面预留了气缸盖的安装密封面，密封面的平面度公差要求极高，需要配合气缸垫实现燃烧室的高压密封，端面周围均匀分布的缸盖螺栓孔按照等载荷原则排布，保证螺栓拧紧后密封面的压力分布均匀，不会出现局部密封失效的问题。箱体下端面预留了油底壳的安装法兰，法兰面设计了连续的密封胶槽，装配时打胶后可以实现曲轴箱下部的密闭，储存润滑系统的机油，同时为机油泵、机油集滤器等部件提供安装位置。箱体的前后端面分别预留了正时机构、飞轮壳的安装定位接口，侧面预留了机油冷却器、水泵、起动机、机油滤清器等附属部件的安装凸台，所有外接接口的位置都经过管路布局优化，尽可能缩短外接管路的长度，减少整机外围的管路接头数量，降低后期使用过程中的渗漏风险。

　　从设计思路的工程逻辑来看，这类曲轴箱的建模过程首先需要确定缸心距、缸筒直径、曲轴回转半径这几个核心参数，这几个参数直接决定整机的排量、长度尺寸与基本布局，之后根据曲柄连杆机构的运动包络，挖出曲轴箱内部的回转空腔，避免曲轴高速旋转时与箱体内壁发生运动干涉。在完成基础空腔的构建后，按照载荷传递路径布置加强筋结构，通过有限元分析反复调整筋条的厚度与位置，在保证刚性满足要求的前提下尽可能削减不必要的壁厚，降低铸件的整体重量。之后集成布置润滑油道与冷却水道，油道的走向要尽可能保证各个主轴承、连杆轴承的润滑路径长度一致，保证各个润滑点的机油压力均匀，水道的布置要保证各个缸筒周围的冷却水流速均匀，避免出现局部过热导致的缸筒变形。最后完成各个外接安装接口、螺栓孔、定位销孔的细节设计，所有安装孔的位置都要和对应的外接部件做装配干涉检查，保证装配过程中不会出现部件干涉、工具操作空间不足的问题。

　　在实际的生产与装配环节，这类曲轴箱一般采用高压压铸或者低压铸造的工艺成型，材料多选用铝合金或者铸铁，铝合金材质的曲轴箱重量更轻，散热性能更好，多用于乘用车的汽油动力单元，铸铁材质的曲轴箱刚性更好，耐磨性能更优，多用于大负荷的柴油动力单元。铸造完成后需要对各个安装面做精密机加工，保证各个配合面的形位公差满足设计要求，油道、水道的内部需要做清理处理，避免残留的铸造砂粒在整机运行过程中进入润滑系统或者冷却系统，造成部件磨损或者流道堵塞。装配过程中，主轴承盖与曲轴箱需要做配对加工，保证主轴承孔的尺寸精度，缸盖螺栓、主轴承螺栓的拧紧需要按照规定的力矩与角度分步骤完成，避免因为拧紧力矩不均匀导致箱体变形，影响整机的装配精度。
