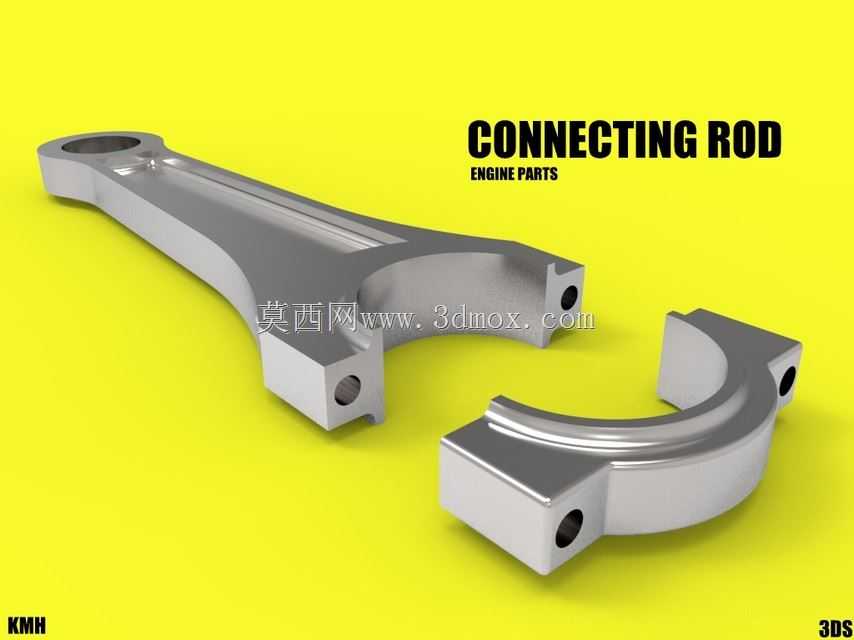

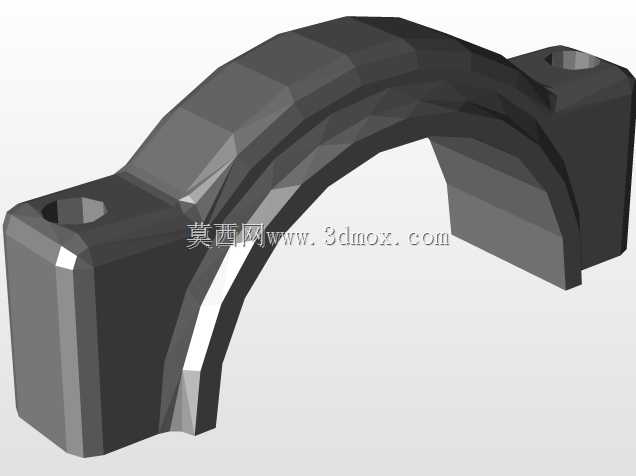

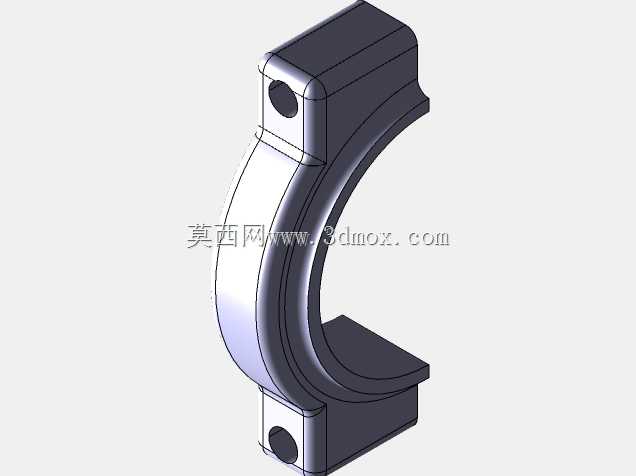

在往复式内燃机的动力传递链路里,连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件,其结构合理性直接决定动力总成的运行可靠性、疲劳寿命与NVH表现。这套分体式连杆结构采用平切口连杆盖设计,杆身采用工字形截面构型,在保证纵向抗弯、抗扭刚度的前提下尽可能降低往复运动惯量,适配高转速工况下的交变载荷冲击。从实际装车场景来看,这类连杆广泛应用于小排量自然吸气乘用车汽油机,也可适配同缸径范围的非道路通用小型内燃机,工作过程中需要承受活塞销传递的燃气爆发压力,同时将活塞的直线往复运动转化为曲轴的旋转扭矩输出,整个工作循环内构件会交替承受拉压、弯曲复合载荷,对结构的应力分布均匀性要求极高。设计阶段首先要匹配对应机型的缸径、活塞销直径、曲轴曲柄销直径三个核心安装边界,连杆小头端开设活塞销安装孔,孔内预留衬套压装余量,工作时通过活塞销与活塞内部销座铰接,小头端的润滑油道可将曲轴供给的压力油引导至活塞销配合面,避免高速工况下出现干摩擦磨损。连杆大头端采用分体式结构,通过两根高强度连杆螺栓将连杆盖与杆身紧固为整体,抱紧曲轴曲柄销,配合面采用高精度定位结构保证装配后大头孔的圆度与圆柱度,避免螺栓预紧后孔形失圆引发的轴瓦偏磨问题。杆身的工字形截面沿长度方向采用变截面设计,从小头端到大头端截面面积逐步增大,匹配不同位置的受力梯度,避免应力集中区域出现在截面突变位置,杆身表面过渡位置全部采用大圆角过渡,消除机加工过程中可能产生的应力集中源,提升构件的疲劳强度。安装边界方面,连杆大小头中心距需要严格匹配对应机型的活塞行程与曲轴回转半径,保证活塞运行到上止点时不与气缸盖气门发生碰撞,下止点时不与曲轴平衡块产生运动干涉;大头孔的开合尺寸需要满足曲轴装配工艺要求,保证装配时连杆组件可从气缸体上部顺利装入,无需额外拆分曲轴总成。连杆螺栓的安装孔位置度需要严格控制,保证螺栓拧紧过程中杆身与连杆盖的结合面完全贴合,不会出现偏载导致的螺栓附加弯曲应力。从实际运行工况来看,发动机最高转速突破每分钟六千转时,连杆的往复加速度可达重力加速度的上千倍,这就要求构件在轻量化设计的同时必须保证足够的结构刚度,避免高转速下杆身出现纵向弯曲变形,引发活塞偏缸、气缸壁异常磨损等故障。这套结构的润滑油路设计采用曲轴轴瓦间隙供油方式,压力机油从曲轴主轴颈油道进入曲柄销油道,再通过连杆大头的油孔进入杆身油道,最终输送到小头活塞销位置,整个油路的孔径、走向经过匹配设计,保证不同转速下都能有足够的润滑油流量到达各个摩擦副,带走摩擦产生的热量同时形成稳定油膜。连杆盖与杆身的结合面采用精加工平面,装配时依靠结合面的摩擦力与螺栓预紧力共同承受工作过程中的横向剪切力,避免连杆盖出现错位。在配套选型过程中,这类连杆需要匹配对应等级的连杆轴瓦、活塞销衬套,轴瓦的钢背厚度、合金层厚度需要与大头孔的过盈量匹配,保证压装后轴瓦内孔的尺寸精度符合配合间隙要求。对于增压机型的适配场景,可在该结构基础上调整杆身截面厚度、更换更高强度等级的连杆螺栓,同时加大大头孔直径适配更大的曲柄销尺寸,即可满足更高爆发压力下的使用要求。日常发动机检修过程中,需要重点检查连杆杆身是否存在弯曲、扭转变形,连杆螺栓是否存在塑性伸长,大头孔结合面是否存在压痕损伤,一旦发现形位公差超差必须更换构件,避免运行过程中出现连杆断裂、打穿气缸体的严重故障。建模过程中对各个配合面的尺寸公差、形位公差做了对应标注,包括大小头孔的圆柱度、两孔的平行度、结合面的平面度等关键技术要求,可直接用于后续的工程图输出、工艺编制与数控加工编程,也可作为动力总成运动仿真、有限元强度分析的基础模型,模拟不同转速、不同爆发压力下的构件应力分布与变形情况,为后续的结构优化提供数据支撑。
