汽车发动机分体式连杆结构设计

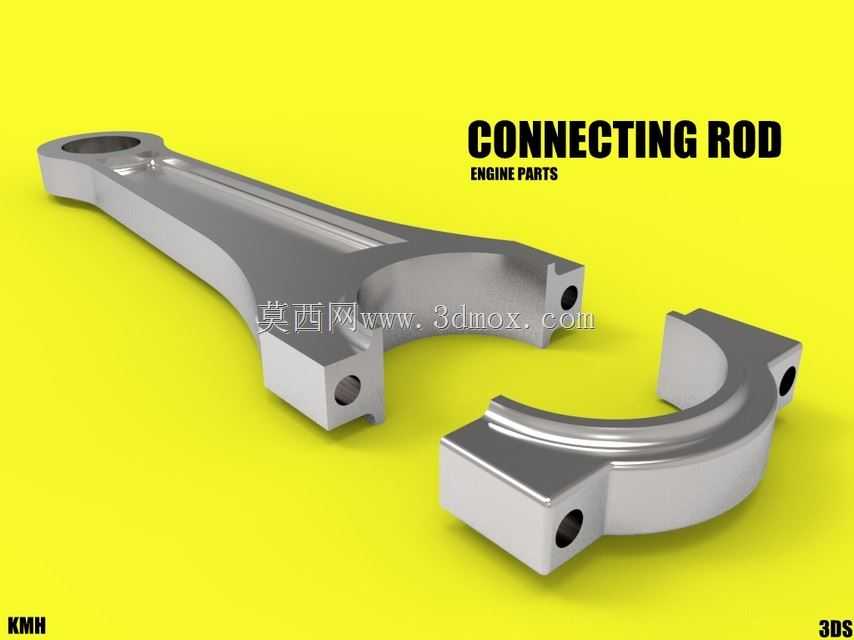

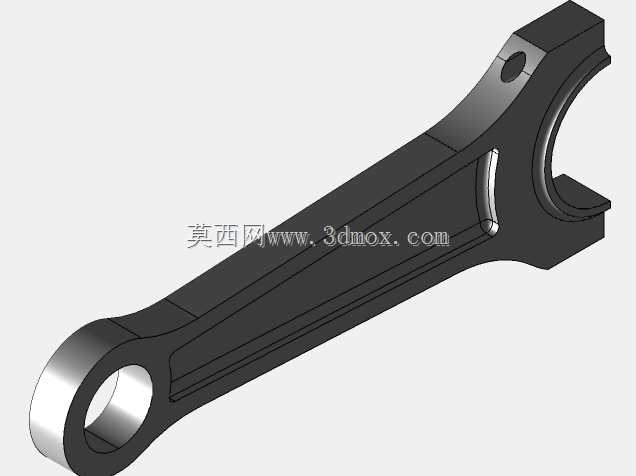

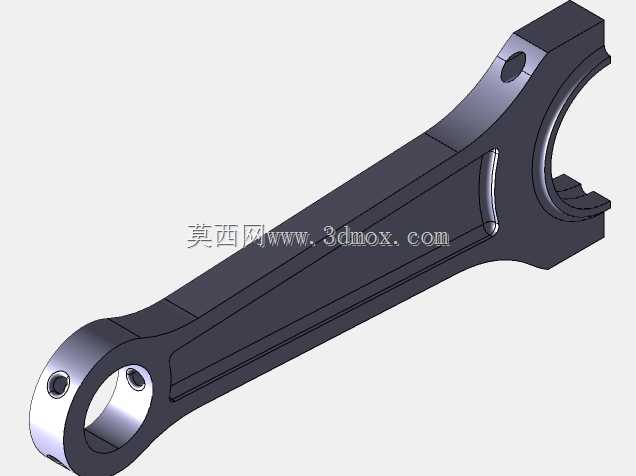

在往复式内燃机的动力传递链路里，连杆是衔接活塞与曲轴的核心受力构件，其结构合理性直接决定动力转换效率与整机运行寿命。这款分体式连杆采用平切口连杆盖与杆身配对设计，大头端通过两个对称布置的螺栓孔实现与曲轴连杆轴颈的抱紧安装，安装过程中需严格保证杆身与连杆盖的配对标记对齐，避免错位引发的轴颈配合间隙偏差，日常装配环节里，该位置的螺栓预紧力需按照对应机型的扭矩要求分多次对称拧紧，防止连杆盖受交变载荷出现错位松脱。从实际应用场景来看，这类连杆广泛适配小排量乘用车的汽油发动机，在发动机运转过程中，连杆小头端通过活塞销与活塞相连，承接活塞往复运动产生的推力，将直线往复运动转换为曲轴的旋转运动，整个工作循环里连杆需要承受周期性的气体爆发压力、往复惯性力以及旋转离心力的复合作用，因此杆身采用了工字形截面设计，在保证整体结构刚度与强度的前提下，尽可能降低自身重量，减少往复运动产生的惯性载荷，降低曲轴运转过程中的振动冲击。设计过程中，杆身的过渡区域全部采用大圆角平滑过渡，避免应力集中引发的疲劳断裂问题，尤其是小头端与杆身的衔接位置、大头端与杆身的衔接位置，圆角半径经过反复校核，能够覆盖全工况下的应力分布区间，不会出现局部应力超出材料屈服强度的情况。小头端内部预留有衬套安装位，压入铜基衬套后可减少活塞销的磨损，衬套上设计有对应的润滑油孔，能够将曲轴箱内飞溅的润滑油引导至活塞销配合面，形成稳定的油膜降低摩擦损耗。大头端的轴瓦安装面具备极高的形位公差要求，安装轴瓦后需保证轴瓦与连杆轴颈的配合间隙处于设计区间内，间隙过大会导致机油压力不足引发异响磨损，间隙过小则会出现轴颈抱死的严重故障。从安装边界来看，这款连杆的大头开合尺寸适配对应规格的曲轴连杆轴颈直径，安装时无需对曲轴进行额外拆解即可完成装配作业，杆身的整体长度匹配对应发动机的活塞行程，安装后活塞在上止点位置时不会与气缸盖气门发生碰撞，在下止点位置时活塞裙部不会超出气缸套的下沿，整体运动包络不会与曲轴箱内壁产生干涉。在发动机实际运行过程中，连杆的受力状态随曲轴转角不断变化，做功行程中活塞顶部承受的燃气爆发压力通过活塞销传递至连杆小头，沿杆身传递至大头端带动曲轴旋转，进气与排气行程中连杆则需要承受活塞组件往复运动产生的惯性拉力，因此连杆的材料选用通常为调质处理的中碳合金钢，具备足够的抗疲劳强度与冲击韧性，能够承受数万小时运转的交变载荷作用。这款连杆的分体式结构设计也为后期维修提供了便利，当发动机出现轴瓦磨损故障时，只需拆开连杆大头的紧固螺栓即可将活塞连杆组从气缸上部抽出，无需完全拆解曲轴即可完成轴瓦更换作业，大幅降低了维修过程的工作量。设计阶段针对连杆的重量控制也做了针对性优化，同一台发动机内装配的多支连杆重量差需控制在极小的公差范围内，避免各缸往复运动质量不一致引发的发动机怠速抖动问题，杆身表面经过喷丸强化处理，进一步提升表面残余压应力，增强抗疲劳断裂能力。连杆大头的两个螺栓孔采用高精度铰制加工，螺栓装配后具备精准的定位效果，能够保证连杆盖与杆身的重复定位精度，多次拆装后也不会出现配合错位的问题。小头端的活塞销孔采用浮动式设计，工作过程中活塞销可在连杆小头衬套与活塞销座孔内自由转动，使活塞销的磨损更加均匀，延长使用寿命。润滑油路的设计上，部分同类型连杆会在杆身内部设计贯通的油道，将大头端的压力润滑油引导至小头衬套位置，相比飞溅润滑能够提供更稳定的润滑效果，适配更高转速的发动机工况，这款连杆的结构也预留了油道加工的工艺空间，可根据不同机型的润滑需求调整加工方案。在实际选型匹配过程中，连杆的长度、大头孔径、小头孔径、中心距参数都需要与对应发动机的活塞、曲轴参数完全匹配，任何一项参数出现偏差都会导致发动机无法正常装配，甚至引发运行过程中的严重机械故障。
