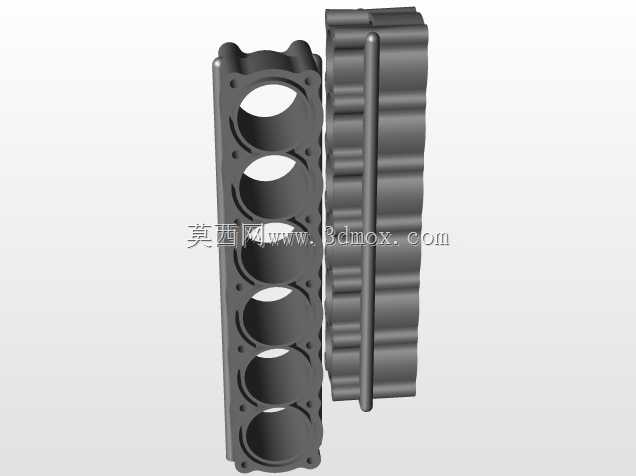

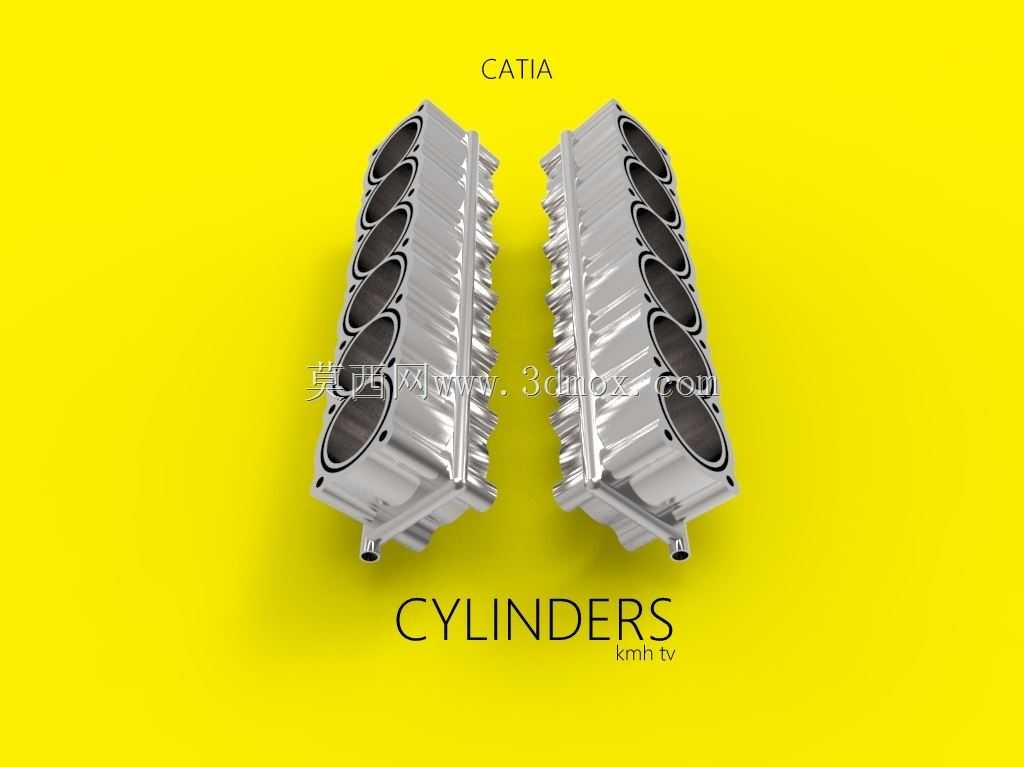

V型发动机气缸组结构设计方案

在往复式内燃机的整体架构中，气缸是承载活塞往复运动、完成热能向机械能转换的核心承压部件，其结构设计直接决定了动力单元的输出效率、运行稳定性与服役寿命。本次呈现的V型排布气缸组结构，主要适配大排量高功率内燃机场景，常见于乘用车辆高性能动力总成、重型工程机械动力单元、小型固定动力机组等应用领域，区别于直列排布的缸体结构，V型布局能够在同等排量下大幅缩短动力单元的轴向长度，降低整机重心，同时优化曲轴的受力平衡状态，减少高转速工况下的整机振动幅度。

从实际功能层面来看，该气缸组的每一个独立缸筒都需要承担多重工况载荷：内壁作为活塞往复运动的导向基准面，需要承受活塞环高速滑动带来的摩擦损耗，同时密封燃烧室内的高温高压燃气，避免做功冲程出现燃气泄漏导致的压力损失；缸体内部预设的冷却流道能够将燃烧过程产生的多余热量持续带出，维持缸壁温度在合理区间，避免材料高温强度下降引发的形变；相邻缸体之间的加强筋结构，既能够提升整体缸组的结构刚性，抵御爆震工况下的冲击载荷，也能够为进排气歧管、喷油组件、点火模块等外围附件提供安装定位基准。

设计过程中首先需要明确的是安装边界约束，V型夹角的设定需要匹配曲轴的曲柄销布局，同时兼顾整车或设备动力舱的横向空间限制，夹角过小会导致两列缸体之间的附件布置空间不足，夹角过大则会抬升整机宽度，挤占舱内其他系统的布置空间。缸筒内壁的尺寸精度需要严格控制，圆度、圆柱度公差需要控制在微米级，避免活塞运行过程中出现偏磨，导致密封失效、机油窜入燃烧室等故障。缸体的壁厚设计需要经过多轮仿真验证，既要保证高压工况下的结构强度，避免缸体出现开裂变形，也要尽可能控制壁厚冗余，降低整机自重，提升动力单元的功重比。

在细节结构处理上，每列气缸的进排气道走向经过了流场优化，能够降低进排气过程的气流阻力，提升充气效率，帮助发动机在高转速区间获得更充足的进气量，进而提升峰值功率输出。缸体下端与曲轴箱的结合面采用了平面度极高的密封设计，配合密封垫能够有效阻隔机油腔与外部的连通，避免运行过程中出现机油渗漏。缸体顶部的燃烧室贴合面需要与气缸盖实现高精度配合，密封燃气的同时保证冷却回路、润滑油道的精准对接，避免出现油水混合的故障。

实际选型匹配过程中，这类V型气缸组的尺寸参数需要和活塞、连杆、曲轴等运动部件做完全的适配，活塞的行程决定了缸筒的有效长度，连杆的摆动角度决定了缸筒下部的避空尺寸，任何一处尺寸的偏差都会导致运动干涉，引发整机报废的严重后果。同时缸体的材质选择需要匹配设计的功率输出区间，高强化版本的缸体通常会采用合金铸铁或者铸铝材质配合铸铁缸套，在保证强度的同时提升散热效率，适配高负荷持续运行的工况需求。对于结构设计从业者而言，这类缸体的建模过程需要重点关注各特征之间的位置公差，尤其是缸筒中心与曲轴安装孔的位置度、各安装螺栓孔的同轴度，这些参数直接决定了后续零部件装配的可行性，以及最终成品的运行可靠性。
