日常做底盘行走部件建模时,轮毂是很容易被新手忽略边界约束的零件,很多人只盯着辐条造型做外观,忽略了和整车其他系统的匹配逻辑,最后做出来的模型看着好看,实际装上去要么蹭刹车卡钳,要么孔位对不上,根本没法用。这次做的这款合金轮毂,首先要匹配的是常规紧凑型家用乘用车的安装基准,中心孔的定位公差要严格贴合轴头的配合尺寸,毕竟中心孔是承担整车径向定位的核心,不能只靠螺栓来承载径向力,不然高速行驶很容易出现抖动问题。螺栓孔的分布采用常规乘用车常用的五孔分布形式,孔位的节圆直径要对应主流紧凑型车的转向节安装尺寸,每个螺栓孔的沉台深度也要匹配常用轮毂螺栓的啮合长度,避免螺栓拧入深度不足导致的连接失效,同时也要防止螺栓过长顶到刹车部件。

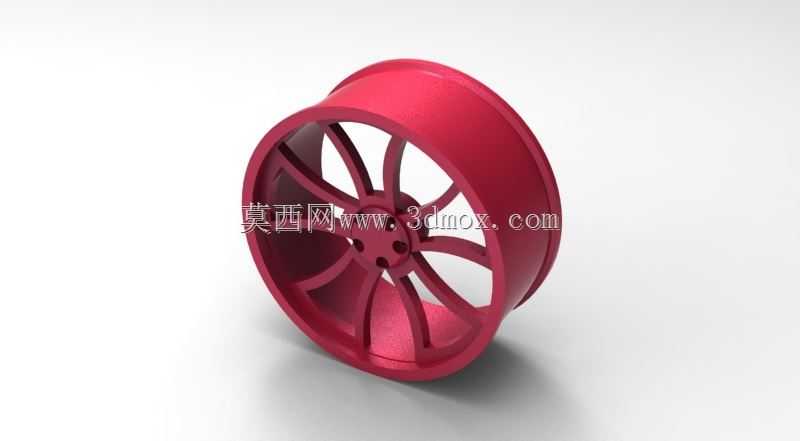

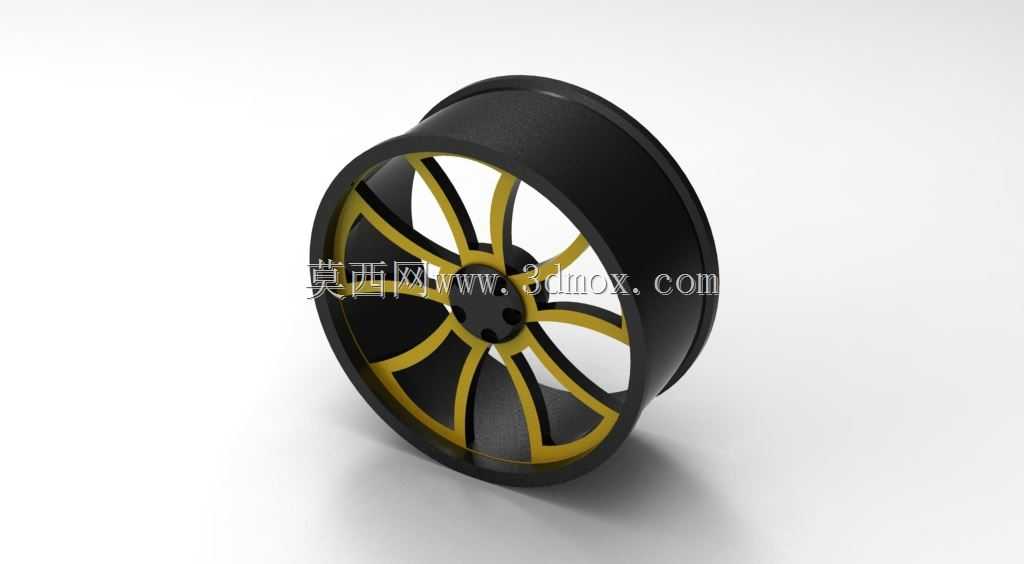

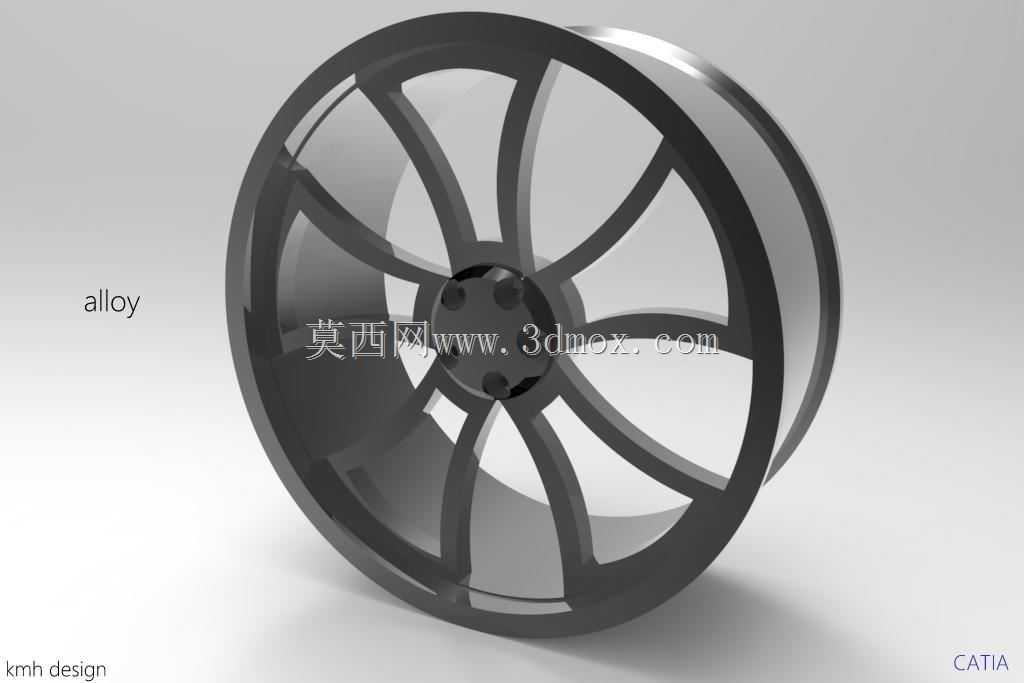

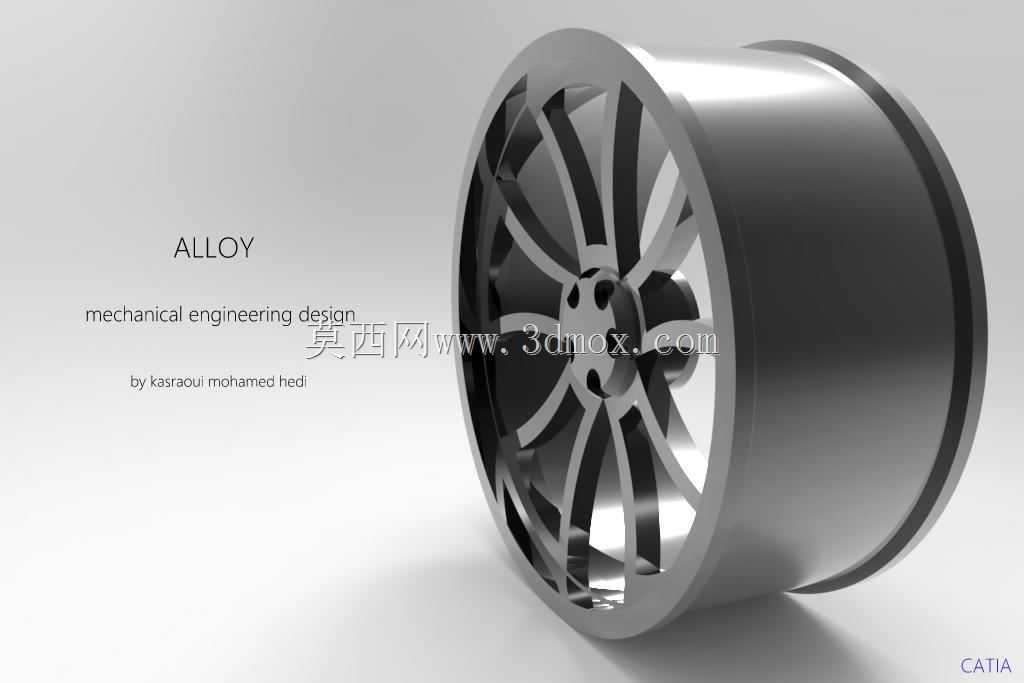

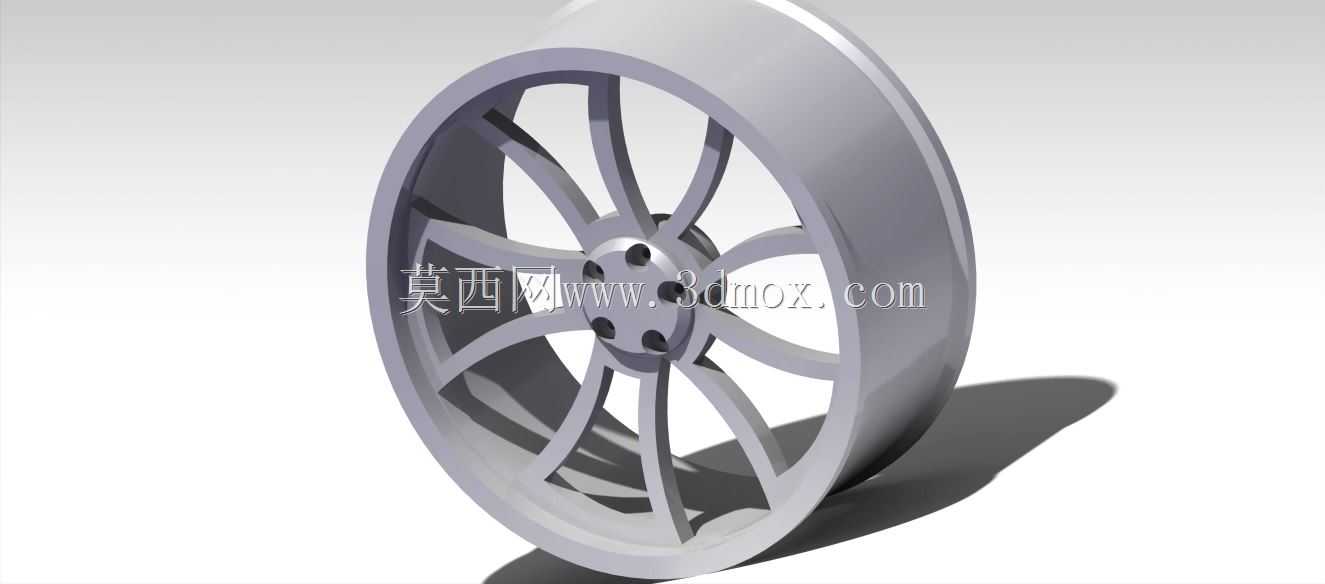

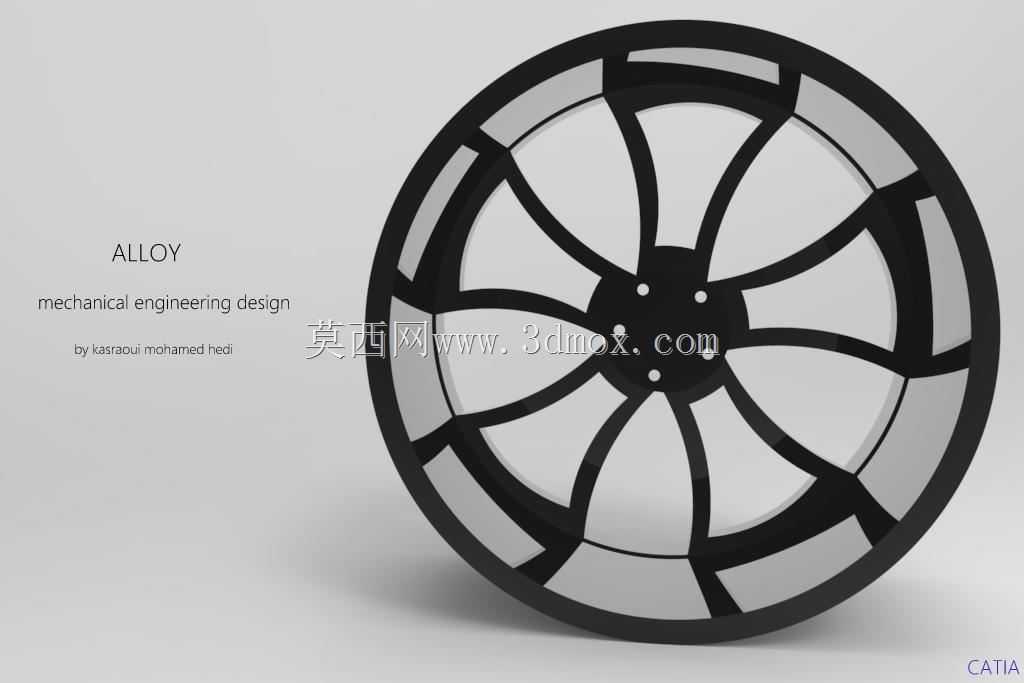

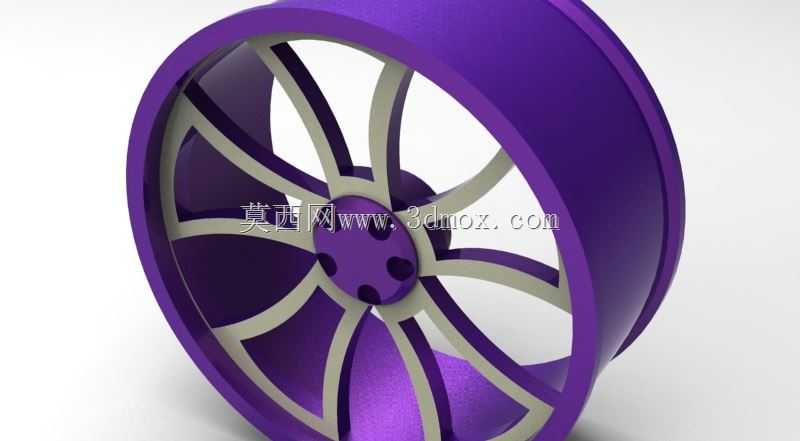

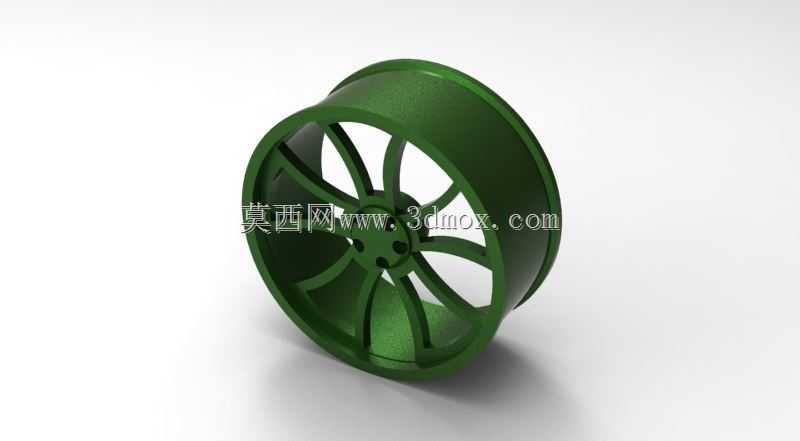

从功能层面来说,轮毂首先要承担的是整车的垂直载荷,还要传递加速、制动时的扭矩,以及过弯时的侧向力,所以辐条的结构设计不能只追求视觉上的运动感。这款轮毂采用十辐分叉式的结构,每两根细辐条从中心安装盘位置延伸至轮辋边缘,相比等宽的粗辐条,这种结构在同等重量下能获得更好的抗弯模量,毕竟辐条靠近轮心的位置受力更大,分叉结构可以在靠近安装盘的位置形成更宽的受力支撑面,分散螺栓孔周边的应力集中,而靠近轮辋的位置收窄辐条宽度,能适当降低非簧载质量,对提升悬架的响应速度有实际帮助。轮辋部分的结构要匹配常规的子午线无内胎轮胎,胎圈座的角度、凸缘的高度都要符合常用轮辋的规格标准,保证轮胎安装后气密性达标,不会出现慢漏气的问题,同时轮辋的内侧预留了平衡块的安装位置,不管是粘贴式还是卡扣式平衡块都有足够的安装空间,不会和辐条产生干涉。
设计过程中首先要确认的是安装边界,轮心的偏距设置要对应原车的轮距参数,避免轮毂装车后突出翼子板或者向内蹭到悬架部件,轮毂内侧的空腔要预留足够的刹车系统避让空间,不管是常规的通风盘刹车还是更大尺寸的改装卡钳,都要保证有足够的安全间隙,哪怕是转向打到最大角度的时候,也不会和减震器、转向拉杆发生摩擦。很多新手建模时容易把辐条背面做的和正面一样平整,实际生产中重力铸造或者低压铸造的轮毂,辐条背面是需要做拔模斜度的,同时不同位置的壁厚要做均匀过渡,避免铸造时出现缩孔、冷隔这类缺陷,辐条和轮辋、辐条和中心安装盘的连接位置都要做足够大的圆角过渡,减少应力集中点,毕竟车辆行驶过程中轮毂要承受持续的交变载荷,应力集中的位置很容易出现疲劳裂纹。
从实际应用场景来看,这类铝合金轮毂相比传统钢制轮毂,重量更轻,散热性能更好,连续制动时轮毂能更快把刹车系统产生的热量传导出去,降低刹车热衰减的风险,同时铝合金的材料阻尼特性比钢更好,能过滤一部分路面传来的细碎振动,提升行驶的平顺性。轮辐表面的造型做了轻微的立体切面处理,不是完全的平面,一方面是提升视觉上的层次感,另一方面切面的角度可以在行驶时引导气流流过刹车盘表面,辅助刹车系统散热,当然这个气动辅助的效果在日常行驶中感知不强,但在连续下坡或者激烈驾驶的场景下,能起到一定的辅助作用。气门嘴的安装位置设置在两根辐条之间的轮辋位置,方便后期充气、检测胎压时操作,不会被辐条挡住操作空间,同时气门嘴的安装孔周边做了加厚处理,避免安装气门嘴时出现开裂问题。
建模过程中要注意的细节很多,比如轮辋的滚道位置不能有尖锐的凸起,不然会磨损轮胎胎圈,时间长了容易导致轮胎漏气;中心孔的倒角要做的足够顺滑,方便装车时对准轴头,不会刮伤轴头的防锈涂层;螺栓孔的周边要做平整的安装面,保证轮毂螺栓拧紧时能完全贴合,不会出现假扭矩的情况。很多人做轮毂模型只做外观曲面,忽略了这些安装配合的细节,导致模型只能用来做渲染,没法用于后续的工程分析或者生产开模,真正能用的工程模型,每一个尺寸都要对应实际的装配需求,每一处结构都要考虑实际使用中的受力情况,而不是只追求视觉效果。
