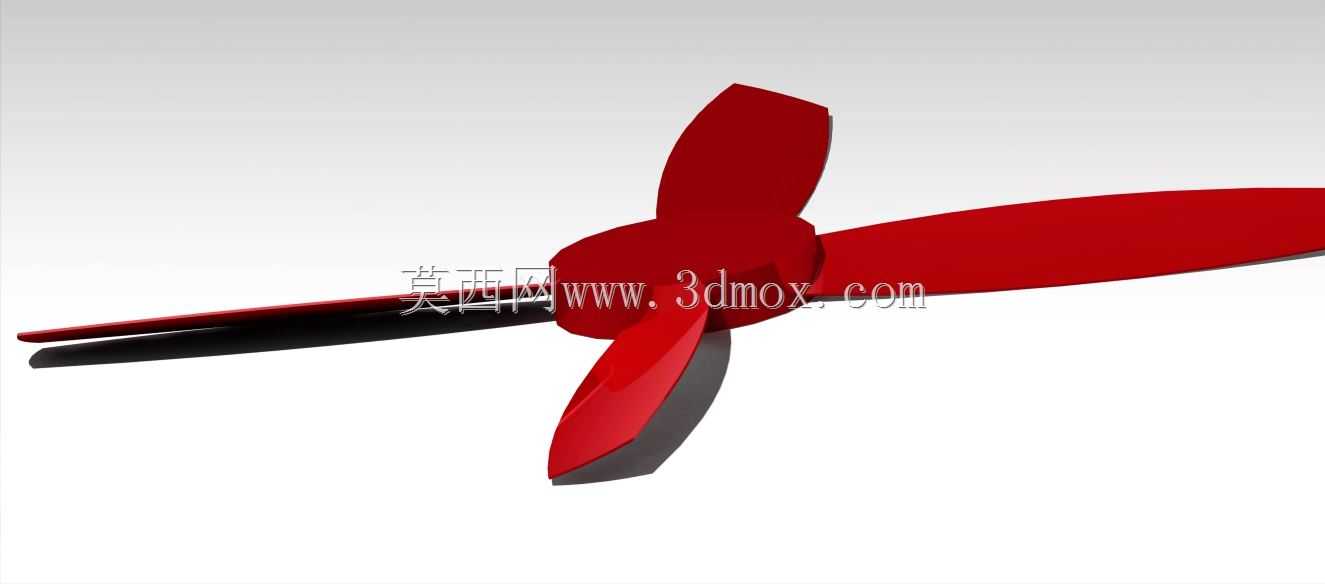

在工业通风、小型空冷系统、设备散热风道这类场景里,螺旋桨式通风叶轮是核心的做功部件,和离心式风轮不同,这类轴流结构的叶轮不需要配套蜗壳导流,直接安装在风道截面或者防护网后侧就能推动空气轴向流动,风阻小、通流截面利用率高,适合大流量低风压的通风需求,常见于厂房侧墙排风扇、设备机柜散热单元、小型风冷机组的送风段。这款四叶螺旋桨的叶片采用大后掠角的翼型截面,从叶根到叶尖的弦长逐步收窄,扭转角顺着径向连续变化,叶根位置的安装角更大,用来匹配轮毂附近较低的线速度,避免叶根区域攻角失速,叶尖位置安装角收小,适配高圆周速度下的气流攻角,让整个叶片展向的做功能力更均匀,减少叶尖涡流带来的能量损失,也能降低运转时的气动噪声。叶片前缘做了圆滑过渡处理,后缘保留轻微的削边结构,能让气流顺着叶片型面顺畅脱离,减少尾迹区的湍流脉动。轮毂部分采用中心带安装孔的凸台结构,和电机输出轴的配合段预留了足够的轴向定位长度,轮毂和叶片的过渡区域做了大圆角顺滑衔接,既可以降低应力集中,避免长期运转时叶根位置出现疲劳裂纹,也能减少轮毂附近的气流扰动,提升通流效率。从安装边界来看,这类叶轮的径向尺寸需要匹配对应通风设备的防护网内径,叶片外缘和设备护圈之间要预留均匀的径向间隙,间隙过大会导致叶尖回流降低送风效率,间隙过小则容易因为运转振动出现擦碰故障;轴向方向上,叶轮进风侧要预留至少1/3叶轮直径的进风空间,不能紧贴壁面或者遮挡结构,否则会造成进风紊流,大幅提升运转噪声同时降低风量。设计这类螺旋桨结构的时候,首先要匹配目标工况的风量风压需求,确定叶片的直径、转速范围,再沿着叶片展向拆分多个截面,每个截面根据所在半径的圆周速度和设计轴向风速,计算对应的翼型安装角,同时要做动平衡校核,让整个叶轮的质心落在回转轴线上,避免高速运转时产生过大振动传递到电机端,缩短轴承使用寿命。叶片的曲面造型要保证型面的光顺连续性,不能出现局部的凹陷或者折角,否则会在局部产生气流分离,形成涡流区,既损失气动效率,也会产生异常的气动噪声。实际应用中,这类四叶结构相比三叶结构,在相同直径转速下可以输出更大的风量,同时叶片的载荷分布更均匀,单叶片承受的气动载荷更小,适合长期连续运转的通风场景;和五叶以上的多叶结构相比,四叶结构的转动惯量更低,电机启动时的负载更小,对驱动电机的启动扭矩要求更低,配套成本更可控。在结构强度层面,叶片从叶根到叶尖的厚度逐步递减,叶根位置厚度最大,承担叶片全部的离心载荷和气动力矩,叶尖位置厚度最薄,降低叶片末端的重量,进一步减小转动惯量,同时也能减少叶尖的涡流强度。安装配合面上,中心孔的公差要和电机轴的公差匹配,通常采用过渡配合加顶丝固定的方式,既方便装配拆卸,也能保证运转时不会出现轴孔打滑的问题。在风道匹配上,这类螺旋桨通风部件适合直吹直排的风道布局,不适合带长距离弯折或者高阻力滤网的通风场景,如果系统阻力偏大,这类轴流叶轮的工作点会偏移到失速区,出现风量骤降、噪声陡增的问题,选型时需要提前核算系统的阻力特性,匹配对应风压曲线的叶轮参数。日常运维中,这类叶轮的叶片表面如果积尘过多,会破坏原有的翼型气动外形,同时造成叶轮动平衡失效,引发振动超标,所以在多尘环境下使用时,需要定期清理叶片表面的附着物,保证叶轮的型面精度和动平衡精度。
- 上一篇:曲面造型创意注水容器结构设计
- 下一篇:六角锁紧螺母标准件三维结构
- 全部评论(0)
- 模板大小: 1.66 MB
- 售价:5金币
- 下载次数: 67
- 系统要求: STEP / IGES,CATIA,Rendering
- 软件分类: 通用机械零部件
