曼尼维尔曲拐传动连接构件

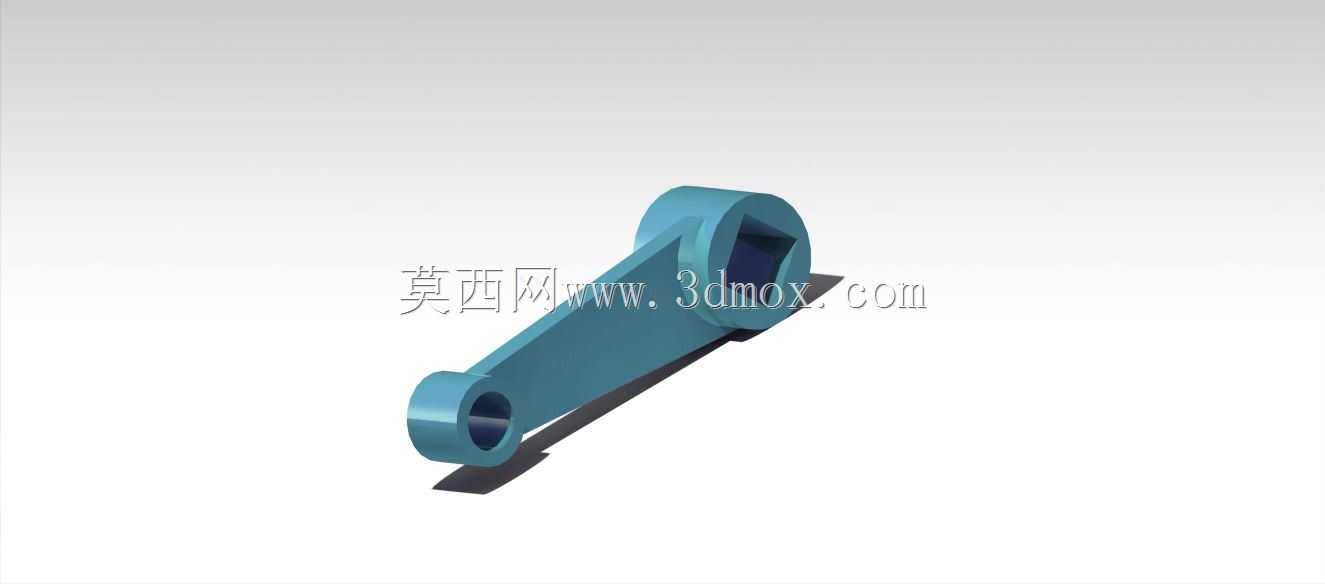

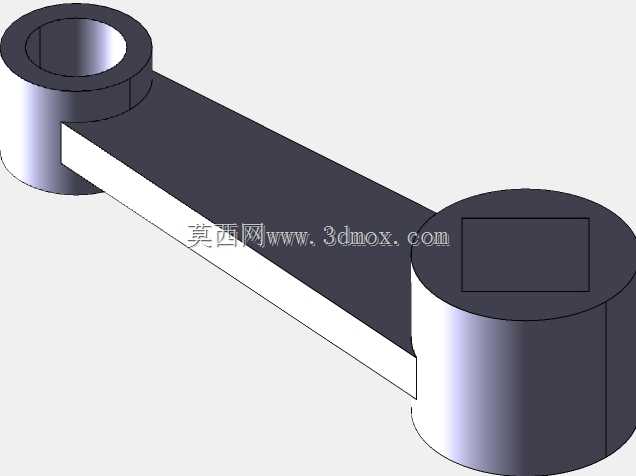

在各类需要将旋转运动与往复运动做转换的传动场景中，这类曲拐构件是核心的传力部件，常见于小型内燃机、往复式泵体、轻工机械的间歇传动机构、老式纺织设备的摆臂驱动单元里，承担着把转轴的圆周动力转化为摆杆往复动作，或是把推杆的直线往复力转化为轴体旋转扭矩的作用。从结构设计逻辑来看，该构件采用两端带安装孔的长杆式布局，一端为大尺寸方孔结构，用于和驱动端的方轴做周向固定，这种方孔配合的设计相比平键连接，能传递更大的冲击扭矩，适合有瞬时载荷波动的传动工况，孔口处做了倒角过渡，既方便装配时轴体的导入，也能减少装配过程中孔口边缘的应力磕碰，避免长期使用时从磕碰处萌生疲劳裂纹。另一端为带贯通圆孔的圆柱凸台结构，圆孔用于安装连接销或是配套的滑动轴承，和往复端的连杆端头做铰接配合，凸台的外径尺寸经过匹配计算，既要保证铰接部位的接触强度，避免销孔在反复交变载荷下出现压溃变形，也要控制整体的转动惯量，减少高速运转时的动不平衡量。杆身部分采用等强度的变截面设计，从大孔端到小孔端平滑过渡，没有突兀的截面突变，这种设计能让载荷在杆身传递时的应力流更顺畅，不会在截面变化处出现明显的应力集中，同时杆身的厚度经过优化，在满足抗弯、抗扭强度要求的前提下，尽可能削减了非受力区域的材料余量，既降低了构件自身的重量，也减少了传动过程中的惯性损耗。从安装边界来看，大端方孔的对边尺寸需要和配套驱动轴的方头尺寸做公差匹配，一般采用H7/k6的过渡配合，保证周向无间隙传动，同时方孔的深度要和轴头的插入长度适配，避免装配后出现轴向窜动；小端圆孔的内径需要和铰接销的外径配合，若采用无油润滑的工况，孔内可以直接镶嵌铜套或是粉末冶金衬套，降低铰接转动时的摩擦系数，小端凸台的轴向宽度需要和连杆端头的开口宽度匹配，保证铰接后连杆不会出现轴向偏摆。在实际应用场景中，这类曲拐的安装精度会直接影响整套传动机构的运行平稳性，装配时需要保证大端方孔的轴线和小端圆孔的轴线平行度控制在允许公差范围内，若平行度超差，会导致传动过程中出现卡滞、附加载荷增大的问题，严重时会造成杆身弯曲变形或是铰接销的异常磨损。设计过程中还需要考虑构件的动平衡特性，尤其是在转速较高的传动场景下，需要对曲拐的重心位置做核算，必要时在杆身的非受力区域设置去重结构，避免高速运转时产生额外的振动，传递到设备机架上影响整体的运行精度。另外，构件的表面处理也需要根据使用场景做匹配，在普通开放工况下可以采用发黑处理提升防锈能力，在有腐蚀介质的工况下则可以采用镀锌或是喷塑处理，而在重载冲击的工况下，还需要对孔位的配合面做高频淬火处理，提升表面的硬度和耐磨性，延长构件的使用寿命。
