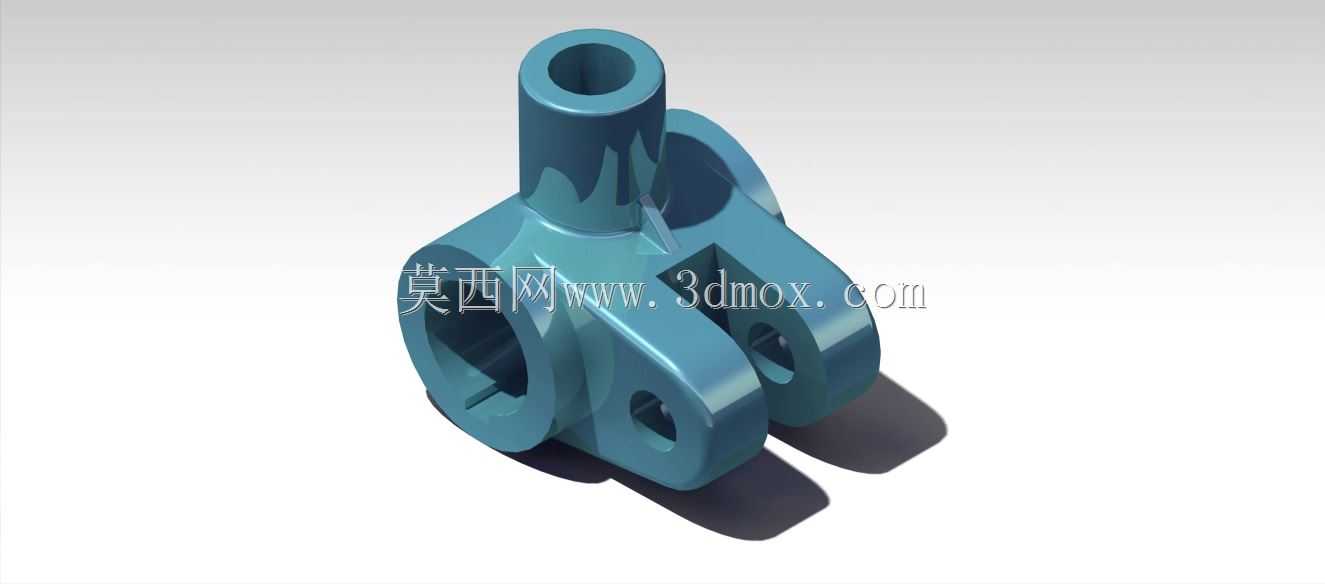

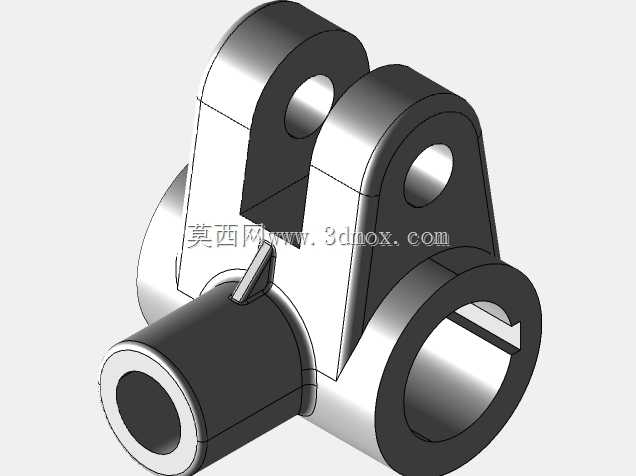

这类摇杆连杆结构,常见于贝斯库勒系列梅切多类裁切、往复进给设备的传动链路末端,作为执行端动力传递的核心铰接部件,承担着把旋转动力转化为指定角度摆幅往复动作的作用,在印刷后道裁切设备、包装膜料定长送进机构、小型冲压工位的间歇送料单元里都能见到同结构部件的应用。从结构设计逻辑来看,这类部件需要同时兼顾多方向铰接的自由度限制与传动刚性,主体采用一体式铸钢或锻坯加工的结构,避免多件拼接带来的装配间隙累积,上端的圆柱凸台设置同轴通孔,用于和动力输入侧的偏心摆臂铰接,孔位内壁预留了衬套安装余量,长期往复摆动磨损后可直接更换铜衬套,无需整体更换部件,降低设备运维成本。主体下部的叉形开口结构,设置两组同轴的铰接孔位,用于和末端执行摆杆连接,叉口的开口宽度严格匹配配套摆杆的安装厚度,两侧耳板的厚度经过受力校核,在满负载往复摆动的工况下,耳板根部的应力集中区域不会出现疲劳开裂问题,孔位的同轴度公差控制在0.02mm以内,避免铰接后出现卡滞、偏磨的情况。从安装边界来看,部件上端圆柱凸台的外径与安装座的导向孔内径采用间隙配合,配合间隙控制在0.03-0.05mm,既保证摆动过程中不会出现径向窜动,也不会因为配合过紧出现动作卡滞;下端叉形结构的铰接孔中心到上端铰接孔中心的中心距,是决定执行端摆幅的核心参数,加工时严格按照传动链的运动学计算值管控,误差不超过0.1mm,否则会导致末端执行件的行程出现偏差,影响裁切或送料的精度。部件侧面的减重孔并非随意设置,在保证结构刚性的前提下,去除了非受力区域的多余材料,降低部件自身重量,减少往复摆动过程中的惯性冲击,让设备运行更平稳,同时减重孔也可作为运维时的撬动点位,方便部件拆卸更换。在实际设备运行过程中,这个摇杆的摆动角度通常在30度到45度之间,往复频次根据设备的生产节拍调整,最高可适配每分钟120次的往复动作,铰接部位采用油脂润滑,注油通道可直接连通各个铰接孔位,日常运维时无需拆解部件即可完成润滑保养。设计时特意将各个铰接孔的中心线设置为空间垂直状态,保证动力传递过程中力的方向始终沿着部件的受力轴线,避免出现额外的侧向力矩,减少铰接部位的偏磨,延长部件的使用寿命。这类结构的设计难点在于平衡部件的整体刚性与自重,若一味增加壁厚提升刚性,会导致部件自重过大,往复摆动时惯性冲击大,不仅会加剧铰接部位的磨损,还会增加驱动端的动力负载;若壁厚过薄,长期交变载荷作用下容易在叉形耳板的根部、上下结构衔接的圆角位置出现疲劳裂纹,导致部件断裂失效,因此在结构设计阶段,需要通过运动仿真与有限元分析反复校核,在满足强度要求的前提下尽可能优化壁厚分布,把应力集中区域的安全系数控制在2.5以上,适配工业设备长期连续运行的工况要求。
- 上一篇:曼尼维尔曲拐传动连接构件
- 下一篇:阀门驱动传动轴结构设计方案
- 全部评论(0)
- 模板大小: 854.07 KB
- 售价:5金币
- 下载次数: 39
- 系统要求: Rendering,CATIA,STEP / IGES
- 软件分类: 通用机械零部件
