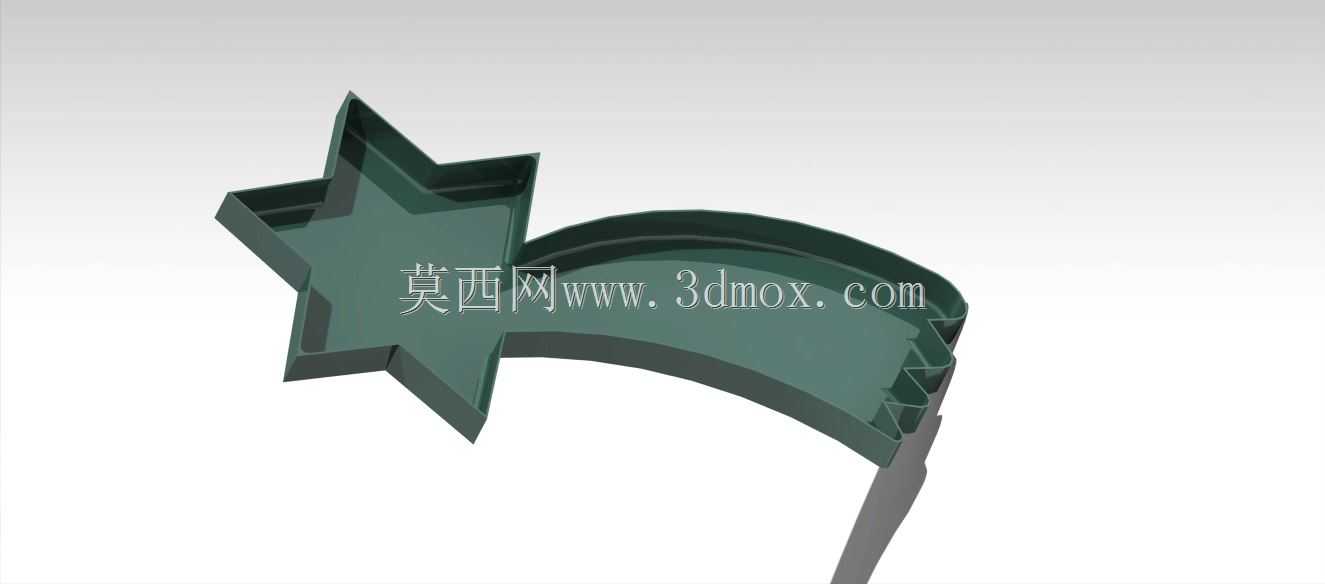

星形弧形标识立体造型结构设计

这类带弧形延伸段的星形立体构件，多应用在活动现场标识立牌、主题展示装置的装饰端件、文创周边立体配饰等场景，作为视觉识别的核心承载结构，需要兼顾造型辨识度与安装适配性，避免在装配后出现视觉变形、结构松动的问题。从结构设计逻辑来看，整体采用等壁厚的壳体结构设计，壁厚取值适配常规的板材折弯或者3D打印成型工艺，既不会因为壁厚过大造成材料浪费、整体重量超标，也不会因为壁厚过薄导致边角位置易磕碰变形、曲面段成型后出现翘曲缺陷。星形主体的尖角位置做了微小的圆弧过渡处理，不是完全尖锐的直角结构，这一设计细节一方面是避免加工过程中尖角处应力集中导致成型开裂，另一方面也能降低安装、搬运过程中尖锐边角划伤操作人员的风险，符合公共展示类构件的安全设计要求。连接星形主体的弧形延伸段，曲率经过反复校核，在常规视距下不会出现视觉上的弧度畸变，弧形段的内侧设置了等距分布的加强筋结构，筋条高度不超过构件整体壁厚的1.2倍，既能够提升弧形段的抗弯折性能，避免长弧形结构在自重作用下出现下垂变形，也不会因为筋条过高在构件外表面形成明显的缩痕，影响外观的平整性。从安装边界来看，构件的弧形段末端预留了平直的安装贴合面，贴合面上设置了两个沉头安装孔位，孔位间距适配常规的广告标识安装龙骨间距，安装时可以直接通过沉头螺丝将构件固定在背景板或者立架上，沉头孔的深度设计能够保证螺丝安装后顶面与构件表面齐平，不会突出表面影响视觉效果。构件整体的外形尺寸控制适配常规的展示场景，星形主体的外接圆直径与弧形段的长度比例经过视觉优化，不会出现星形过大显得笨重、或者弧形过长显得比例失调的问题。在实际应用中，这类构件如果用于户外展示场景，还可以在壳体内部预留灯带安装槽位，槽位的宽度适配常规的低压软灯带尺寸，走线可以顺着弧形加强筋的间隙排布到安装端，不会出现线材外露的问题；如果用于室内文创摆件场景，底部的安装面可以搭配配重底座，直接放置在桌面不需要额外打孔固定。设计过程中需要重点控制星形与弧形段的衔接位置，这个位置是整个构件的应力集中区，建模时需要做顺滑的曲面过渡，不能出现生硬的折边，否则不管是采用折弯焊接、注塑还是3D打印工艺，这个位置都容易出现成型缺陷，受力后也容易从衔接处断裂。另外构件的所有外边缘都做了等半径的倒边处理，没有锋利的棱边，不管是作为公共展示部件还是桌面摆件，都能满足使用的安全要求。这类异形立体标识构件不同于标准机械零件，没有统一的尺寸规范，所有的参数设定都需要围绕应用场景的视觉需求、安装条件、成型工艺来调整，比如用于大型户外立牌的同结构构件，壁厚需要适当增加，加强筋的密度也要提升，同时安装孔位需要增加到4个以上，来抵御户外风力载荷的影响；如果是小型的文创配饰类构件，就可以适当减小壁厚，取消内部加强筋，采用一体化注塑成型来降低生产成本。在三维建模过程中，需要先绘制星形的截面轮廓，确认尖角角度、各边比例符合视觉识别要求后，再拉伸成基础实体，之后绘制弧形引导线，通过扫掠命令生成弧形延伸段，在衔接位置做曲面合并与圆角过渡，最后抽壳生成等壁厚结构，再添加内部加强筋与安装孔位，整个建模过程需要随时检查曲面的连续性，避免出现曲面褶皱、曲率突变的问题，保证后续导出的加工文件能够直接用于生产，不需要二次修复。
