比耶曼维尔型曲面曲柄连杆传动构件

这类曲面构型的曲柄连杆构件，常见于对传动平顺性有较高要求的往复式动力传递场景，在老式精密机床的进给传动单元、小型内燃机的配气机构、专用压力机的滑块驱动组里都能见到同构型零件的应用，它的核心作用是将旋转轴的圆周运动转化为从动端的往复直线运动，或是反向将往复推力转化为旋转扭矩，和普通直柄连杆不同的是，该构件采用了变截面曲面过渡的杆身设计，在传动过程中能更好地分散交变载荷带来的应力集中，避免长期往复受力后在杆身与环端的衔接位置出现疲劳裂纹。

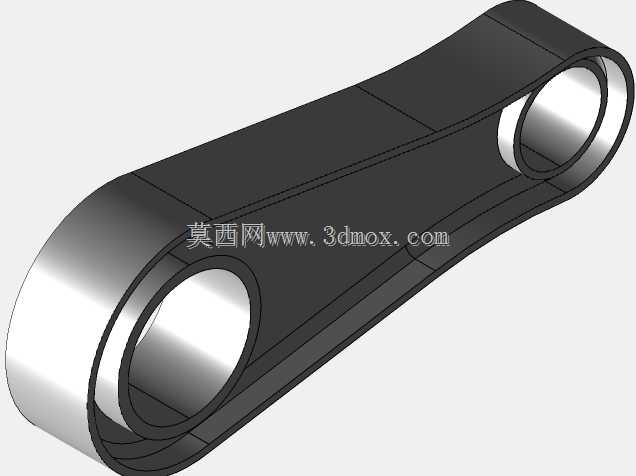

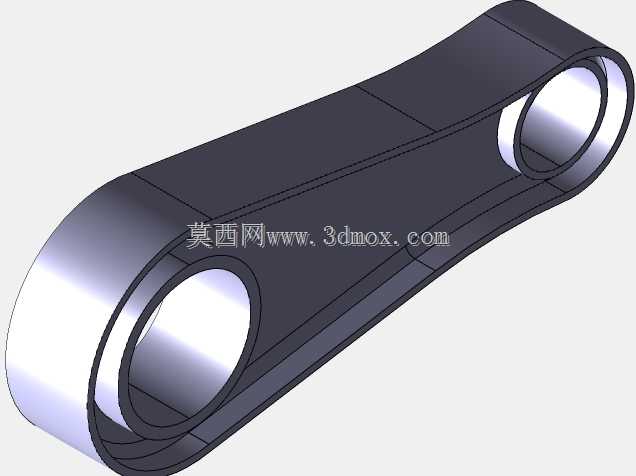

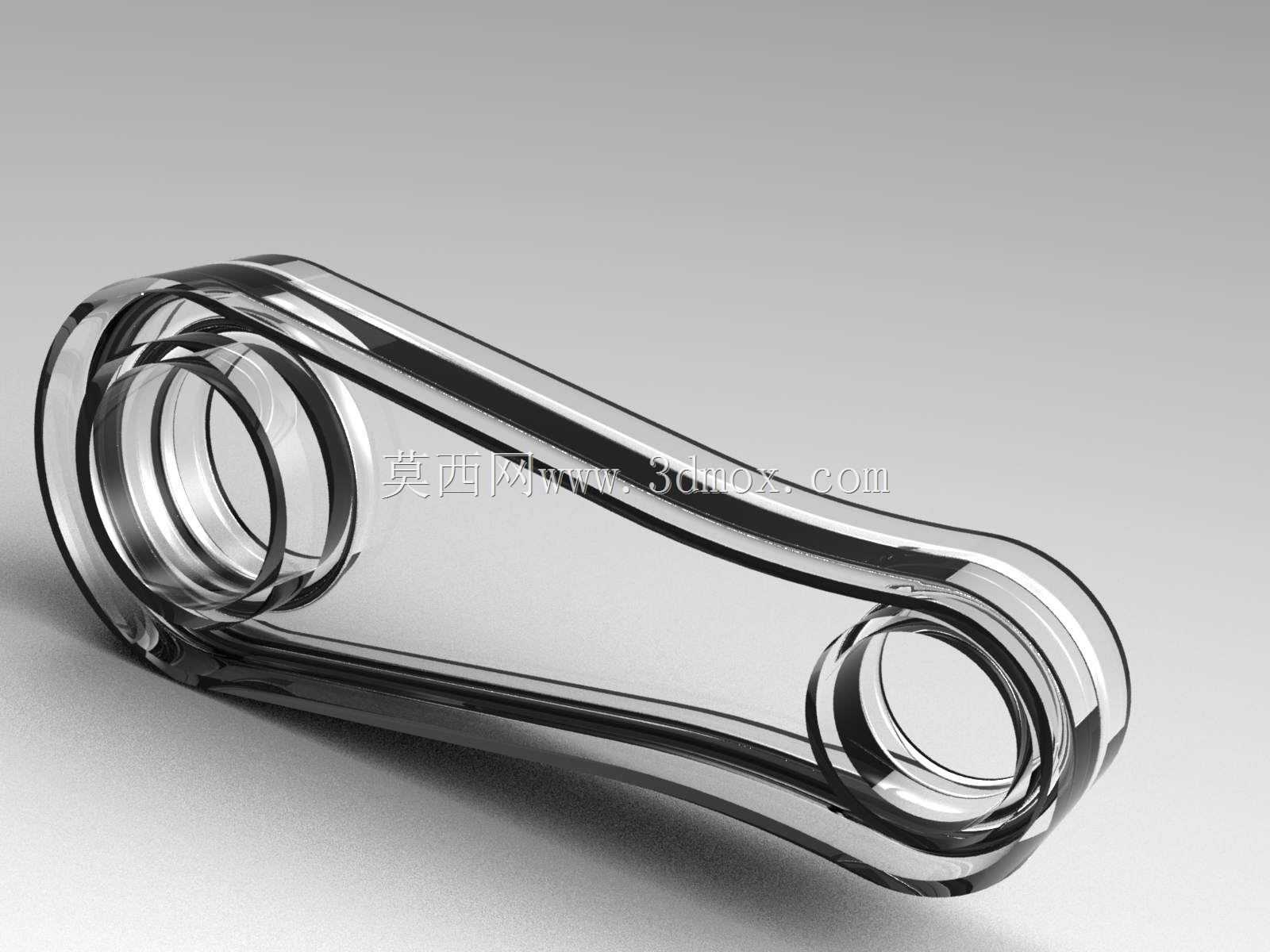

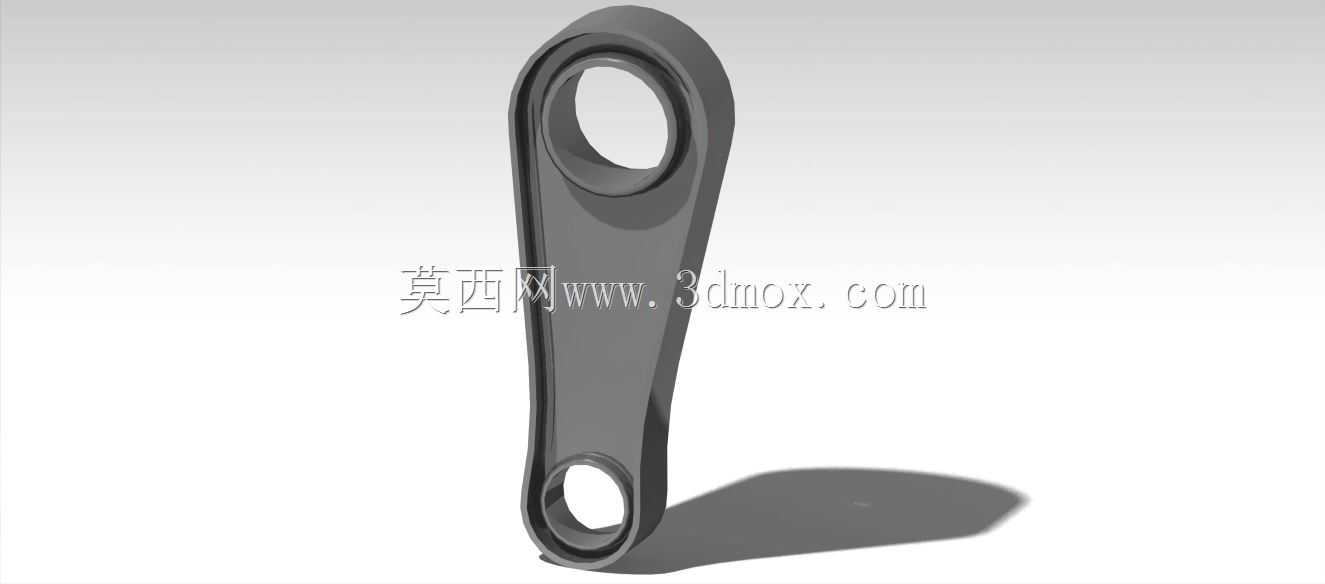

从设计逻辑上看，两端的环形安装孔分别对应曲柄销和从动端的铰接销轴，孔位的同轴度公差需要控制在0.02mm以内，才能保证传动过程中没有卡滞、偏磨的问题，杆身的曲面轮廓不是单纯的外观造型，而是经过受力仿真优化后的等强度结构：靠近大孔径曲柄端的位置杆身截面更宽，因为该位置在传动循环中承受的扭矩峰值更高，靠近小孔径从动端的位置截面逐步收窄，在保证结构强度的前提下尽可能降低构件自身重量，减少高速往复运动时产生的惯性力，降低整个传动系统的振动幅值。

安装边界上，两端环孔的内径尺寸需要和配套的销轴直径保持过渡配合，配合面的表面粗糙度要达到Ra1.6以下，减少铰接转动时的摩擦损耗，杆身的外轮廓曲面和周边安装腔体的最小安全间隙要保留3mm以上，避免传动摆动过程中杆身和周边固定结构发生剐蹭，构件的总长度是两个环孔中心距的固定值，这个尺寸直接决定了从动端往复运动的行程范围，选型替换时必须严格匹配中心距参数，否则会导致从动件的运动行程超出设计范围，出现撞缸、行程不足等设备故障。

实际工况下，这类曲面连杆的受力状态是周期性变化的，在曲柄转动到上下止点位置时，杆身承受的轴向拉压力达到峰值，转动到水平位置时则需要承受一定的侧向弯曲力，所以曲面过渡的位置做了连续的圆角处理，没有尖锐的棱角转折，能让应力沿着杆身曲面均匀传递，不会在局部位置出现应力突变。和普通铣削加工的直柄连杆相比，这种曲面构型的零件在加工时需要采用多轴铣削设备完成杆身轮廓的加工，两端环孔的内圆柱面需要做淬火处理提升表面硬度，增强铰接位置的耐磨性能，延长构件的整体使用寿命。

在设备装配环节，安装这类连杆时需要先检查两端环孔内的衬套磨损情况，如果衬套和销轴的配合间隙超过0.1mm就需要及时更换衬套，避免间隙过大导致传动过程中出现冲击异响，装配完成后需要手动盘动曲柄转动一整圈，确认连杆摆动过程中没有卡滞点，和周边结构没有运动干涉，再进行空载试运行，检查传动过程中的振动和噪音情况，确认运行平顺后再加载作业。很多维修人员在替换这类连杆时容易忽略杆身曲面的结构差异，误用直柄等截面的连杆代换，结果在高速运行时因为杆身重量分布不均导致惯性力失衡，整机振动超标，甚至出现杆身断裂的设备事故，这也是选型时需要重点关注的结构细节。
