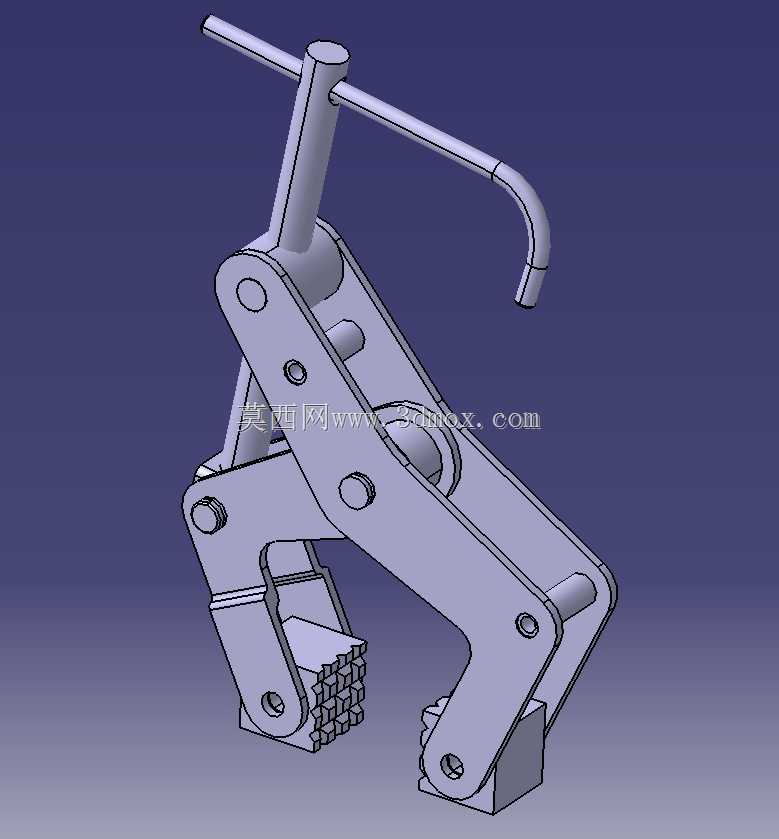

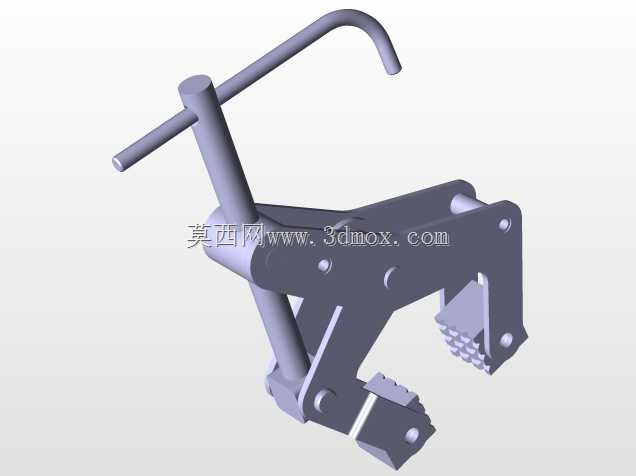

手动杠杆式重型夹持工装结构设计

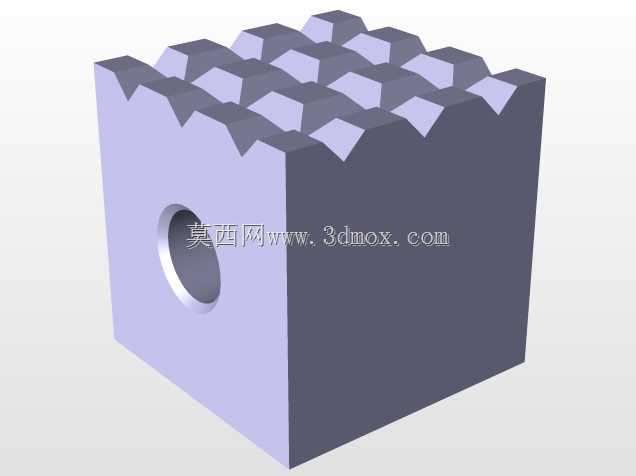

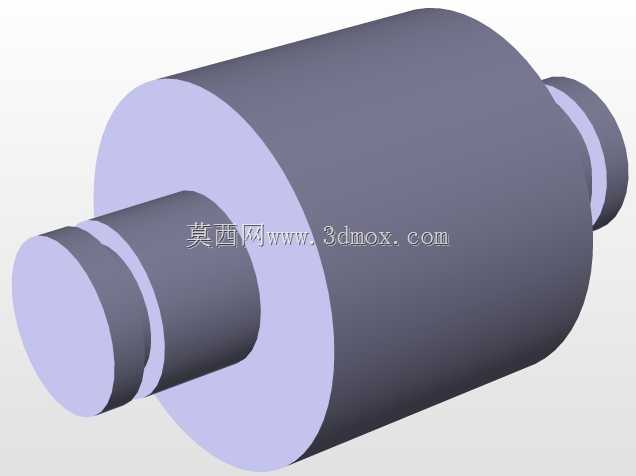

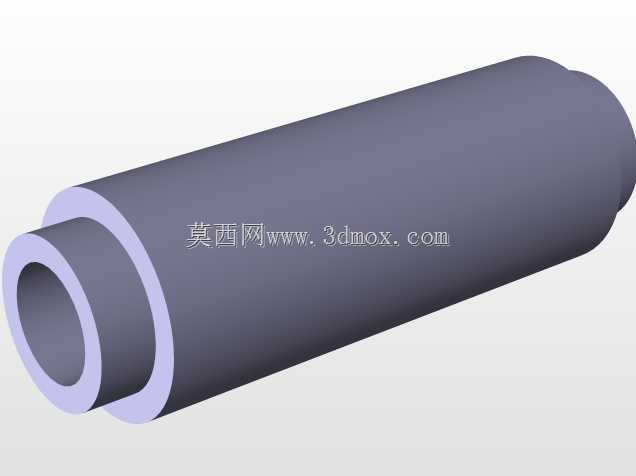

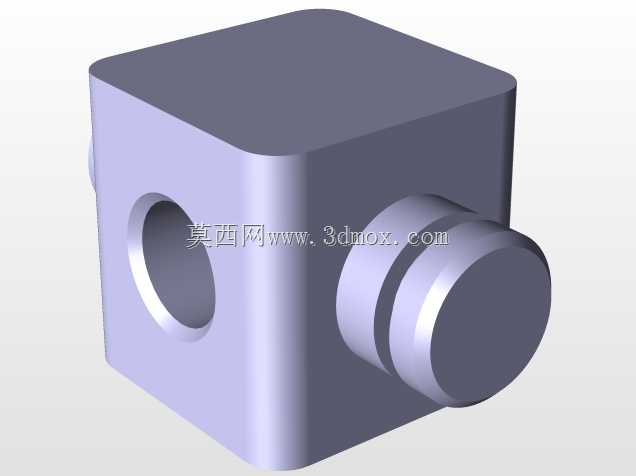

这款手动杠杆式夹持结构，在车间现场的小件焊接、机加工工位定位、型材临时固定场景中适配性极强，尤其是没有气源、电源的野外抢修、户外装配场景，完全不需要额外动力源，仅靠手动操作就能输出足够的夹紧力，比传统的C型钳夹持行程更大，夹持厚度调节范围更宽，夹头带齿形咬合结构，夹持带油污、表面轻微锈蚀的金属工件时也不会出现打滑移位的问题。从结构设计逻辑来看，整套机构采用多组连杆铰接形成力放大回路，操作端的T型手柄转动时，通过偏心压块推动连杆组展开，带动两个夹臂同步向中心收拢，整个力传递路径没有冗余传动件，铰接点全部采用销轴连接，磨损后可以快速更换销轴，不需要整体报废夹具体。夹臂的板材采用等强度轮廓设计，在铰接孔位置做了局部加厚凸台，避免长期受交变载荷出现孔位变形、臂身开裂的问题，夹头的齿块采用可拆卸式设计，齿形磨损后只需要更换齿块即可，不需要更换整个夹臂，后期维护成本极低。操作端的弯型手柄是为了方便操作者在狭窄工位操作时避让周边障碍物，不需要预留大角度的操作回转空间，在工装排布密集的装配线工位上，不会因为操作空间不足出现夹手、操作卡滞的问题。从安装边界来看，这款夹持结构本身不需要固定安装，可以直接夹持在工作台边缘、型钢翼缘、工件搭接头位置，自身收拢状态下的外轮廓宽度不超过180mm，最大开口行程可以达到120mm，夹持力在手柄施加200N操作力的情况下，夹头输出的正压力可以达到8kN，完全满足普通碳钢件焊接定位、小型零部件铣削加工时的夹持力要求，不会因为切削力、焊接应力导致工件移位。在设计这套结构的三维模型时，所有铰接孔的同轴度公差都按IT7级控制，连杆之间的运动间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大出现夹持晃动，也不会因为间隙过小出现运动卡滞，夹臂的开合角度做了机械限位，避免操作时手柄转动超程导致连杆机构过死点无法松开。夹头的齿形角度设计为90度，齿尖做了0.2mm的钝化处理，既保证咬合摩擦力足够，也不会因为齿尖过于尖锐在工件表面留下过深的压痕，对于表面质量要求较高的不锈钢工件、铝型材工件，还可以在齿块位置加装铜质或者尼龙材质的保护垫片，避免夹伤工件表面。整套结构没有采用弹簧等易损件做复位结构，完全靠连杆的几何位置实现松开状态的自保持，操作者松开手柄后夹臂不会自动滑落，在高空作业场景下使用时，不会因为夹具自行脱落造成安全隐患。和传统的螺旋式夹紧器相比，这套杠杆结构的夹紧和松开动作只需要扳动手柄一次，不需要反复旋转螺杆，操作效率可以提升三倍以上，尤其是在需要频繁装拆工件的批量加工工位，能大幅降低操作者的劳动强度。在实际选型适配时，需要注意被夹持工件的厚度不要超过最大开口行程，夹持位置尽量靠近夹臂根部，不要在夹头最外端夹持过重的工件，避免杠杆力臂过长导致夹臂变形，铰接销轴位置需要定期加注润滑脂，避免长期无润滑运行导致销轴磨损过快，出现夹持精度下降的问题。
