适配MGN12H托架的3D打印机铝制加热床支撑板

　　在桌面级FDM 3D打印设备的结构迭代中，加热床的支撑刚性直接决定了大尺寸打印过程中的平台稳定性，尤其是搭配线性导轨做运动升级的机型，床板支撑件的安装适配性、抗形变能力是很多改装用户和设备厂商重点关注的结构细节。这款厚度3mm的铝制加热床支撑板，正是针对搭载MGN12H线性导轨托架的Anet 8系列机型设计的专用支撑构件，用来替代原厂厚度不足、长期受热易翘曲的薄钢板或亚克力支撑件，从结构根源上解决加热床升温过程中因支撑件形变导致的平台水平漂移、首层附着失败等常见打印问题。

　　从实际应用场景来看，这类支撑板主要服务于两类使用需求：一类是原厂Anet 8机型的用户做设备稳定性升级，替换长期使用后出现形变的原厂支撑结构，降低加热床反复升温降温带来的结构蠕变影响；另一类是自行搭建CoreXY或近程挤出改装机型的爱好者，直接选用这款成熟的支撑件搭配MGN12H导轨组件完成Y轴运动平台的搭建，省去自行设计支撑结构、反复校核安装孔位的调试周期。日常打印PLA、ABS、PETG等不同耗材时，加热床的工作温度跨度从室温到110摄氏度不等，铝制材料的热传导均匀性和抗热形变能力远优于普通钢板和亚克力材质，不会出现局部应力集中导致的床板中凸或中凹问题，能保证整个打印幅面内的平台平面度公差控制在合理范围内。

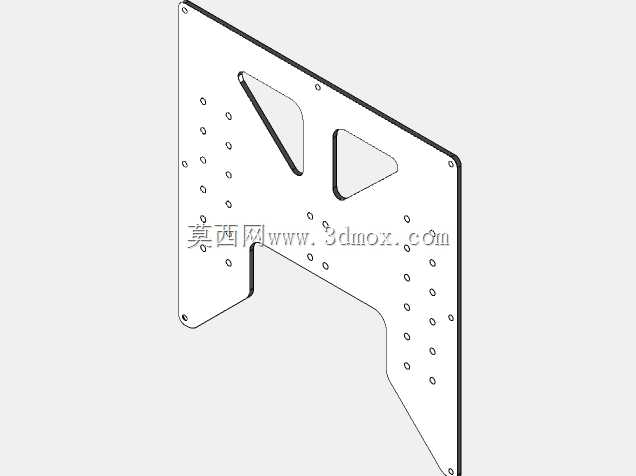

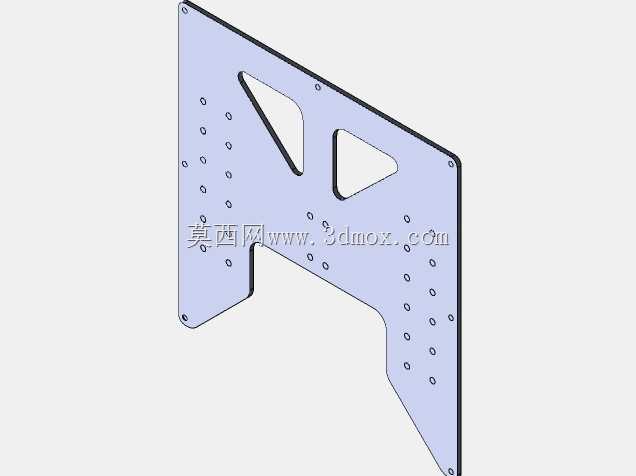

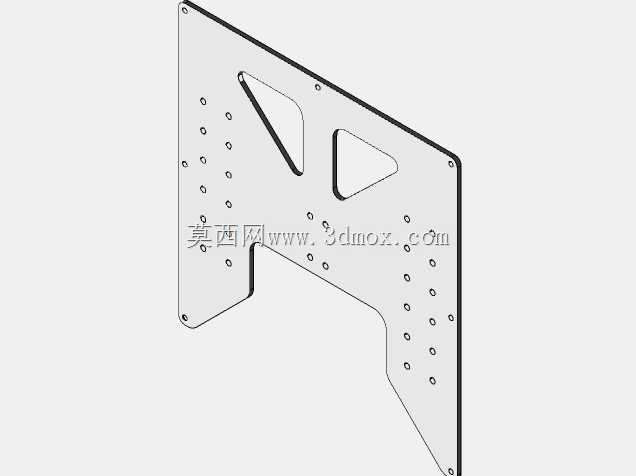

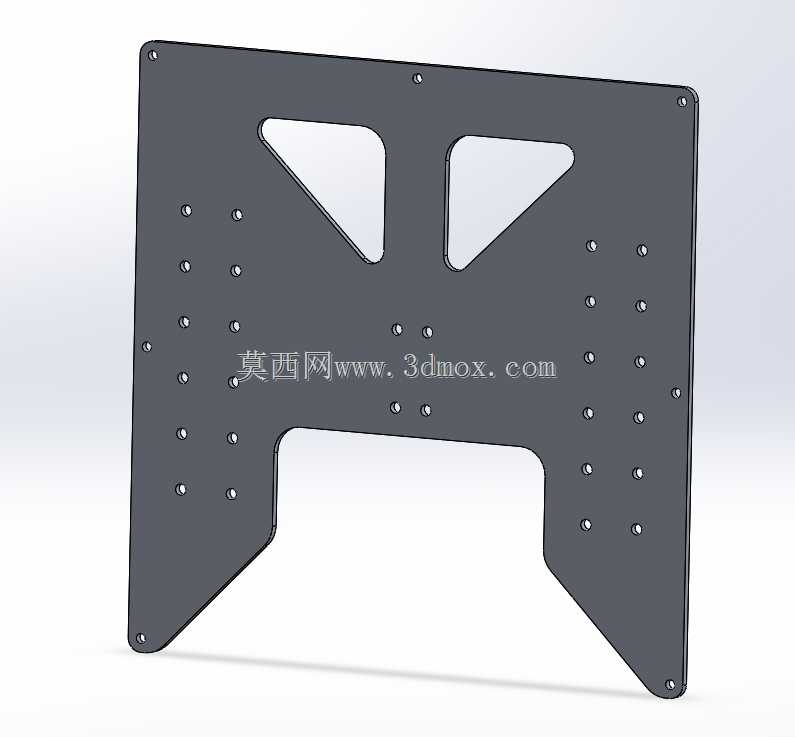

　　在功能特性设计上，这款支撑板整体采用6061铝合金板材加工而成，3mm的厚度刚好平衡了结构刚性和整机重量：厚度过低会导致Y轴运动启停时出现板件震颤，影响打印件表面的层纹质量；厚度过高则会增加Y轴运动负载，加大步进电机的驱动负荷，长期使用可能导致电机丢步、导轨磨损加剧。板件上的安装孔位做了分区设计：边缘区域的通孔用于支撑板本身和MGN12H导轨滑块托架的锁紧固定，孔位间距严格匹配MGN12H导轨的标准安装尺寸，不需要额外做打孔攻丝处理，直接用对应规格的内六角螺丝即可完成装配；板件中部区域的多组阵列孔位，适配市面上主流尺寸的加热床铝板、弹簧钢平台、玻璃平台的安装固定，不同孔距的加热床都能找到对应的锁紧位置，不需要用户自行扩孔修改。板件上方的两个三角形镂空结构，并非单纯的减重设计，实际是利用三角形的结构稳定性提升板件整体的抗弯折能力，同时预留出加热床接线、热敏电阻走线的空间，避免线材在Y轴往复运动过程中被板件剐蹭磨损；板件下方的U型开槽结构，刚好避开Y轴运动行程内的机架凸起、同步带固定座等干涉部件，保证整个运动行程内板件不会和机架其他构件发生碰撞。

　　从安装边界的尺寸校核来看，这款支撑板的整体外轮廓尺寸完全匹配Anet 8机型的原有安装空间，替换原厂支撑件时不需要调整机架的导轨安装位置、同步带张紧结构，直接原位替换即可完成装配。板件的四个边角做了圆角处理，避免安装过程中锐角划伤操作人员或损坏线材，所有安装孔位都做了沉头设计，螺丝锁紧后螺丝头不会突出板件表面，保证加热床和支撑板贴合时没有局部凸起，避免因螺丝顶起导致的平台平面度超差。在实际装配过程中，只需要先将MGN12H导轨的滑块托架和支撑板底部的对应孔位锁紧，再将加热床组件通过中部的阵列孔固定在支撑板上，最后调整同步带张紧度即可完成整个Y轴平台的组装，整个过程不需要额外的定制加工件，对于设备改装的新手用户也十分友好。

　　从结构设计的思路来看，这款支撑板没有追求过度的轻量化或者冗余的刚性设计，而是完全围绕桌面级3D打印机Y轴运动平台的实际受力情况做优化：日常打印过程中，加热床的受力主要来自平台本身的重量、打印件的重量以及Y轴启停时的惯性力，受力方向以垂直于板件平面的压力和运动方向的剪切力为主，因此板件的加强结构都围绕这两个受力方向布置，三角形镂空加强筋提升垂直方向的抗弯折能力，边缘的翻边结构（实际加工中板件边缘的折弯处理）提升运动方向的抗剪切能力，在尽可能降低板件重量的前提下，把结构刚性做到了满足日常打印需求的最优值。相比很多用户自行切割的亚克力支撑板或者薄钢板，这款铝制支撑板的热膨胀系数和加热床铝板的热膨胀系数更为接近，在加热床升温到工作温度的过程中，支撑板和加热床的形变方向、形变量基本一致，不会因为两种材料热胀冷缩的差异导致固定位置出现应力拉扯，长期使用也不会出现固定孔位滑丝、板件翘曲等问题。

　　在实际打印测试中，更换这款支撑板之后，Y轴运动过程中的平台震颤幅度明显降低，打印大尺寸薄壁件时的层纹一致性有显著提升，尤其是打印ABS这类需要高温热床的耗材时，平台在100摄氏度工作温度下持续工作数小时，冷却后重新测量平台平面度，形变量远低于原厂的薄钢板支撑件，不需要每次打印前都反复调平，能大幅减少日常打印的调试工作量。对于做小批量3D打印加工的用户来说，这种稳定的支撑结构能减少因平台形变导致的打印失败率，降低耗材损耗和时间成本；对于设备改装爱好者来说，成熟的孔位设计和结构优化，能省去大量的设计校核时间，直接拿来即可完成设备的升级组装。
