3D打印机热端特氟龙隔热组件结构设计

做FDM熔融沉积成型3D打印机的结构设计时，热端的隔热处理是直接决定打印稳定性、堵头概率、耗材成型精度的核心环节，这套带特氟龙隔离结构的热端组件，就是针对桌面级、小型工业级FDM设备长时间连续作业的热窜动问题做的优化设计，目前在桌面级DIY设备、入门级商用3D打印机、教育类实训3D打印设备上都有非常广泛的应用。

从实际使用场景来看，FDM打印过程中热端需要将加热块区域稳定维持在耗材熔融温度区间，PLA耗材通常在190-220℃，PETG在220-250℃，ABS甚至需要到240-280℃，如果热量沿着喉管向上传导到散热段、送丝机构位置，会导致耗材提前软化膨胀，卡在喉管内部造成送丝阻力骤增，轻则出现出料不均、打印层厚错位，重则直接堵头断料，导致整版打印件报废。这套特氟龙隔离结构的核心作用，就是在加热块与上部散热结构之间增加低导热系数的特氟龙隔热层，截断热传导路径，把加热块的热量牢牢约束在熔融腔内，避免热量向上窜动影响送丝段的耗材状态。

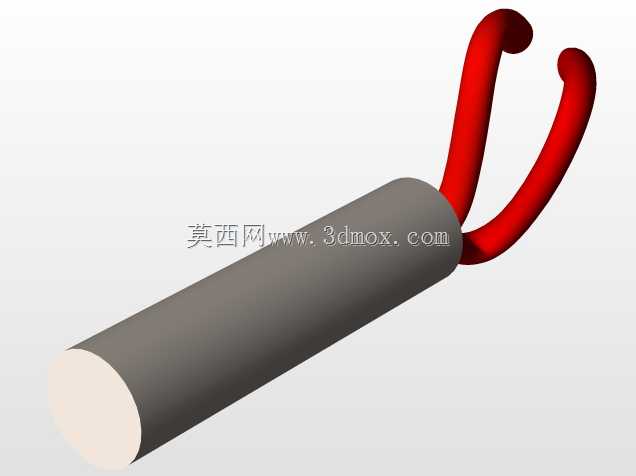

从功能特性上看，特氟龙材料本身除了极低的导热系数之外，还具备自润滑特性，耗材穿过特氟龙隔离件的内孔时，摩擦阻力远低于金属喉管内壁，能有效降低挤出机的送丝负载，对于近程挤出、远程Bowden挤出结构都能适配。同时特氟龙材料的耐温上限可以达到260℃，覆盖绝大多数常规FDM耗材的打印温度区间，只要不长期超温使用，不会出现材料变形、老化失效的问题。组件下部的加热块采用方形铝合金结构，侧面预留了加热棒、热敏电阻的安装孔位，加热棒孔与热敏电阻孔垂直布置，能保证温度检测的响应速度，让温控系统实时捕捉加热块的温度波动，把温度控制精度维持在±1℃以内，减少温度波动带来的出料直径变化。加热块下方通过螺纹连接黄铜喷嘴，喷嘴的出料锥面做了平滑过渡，能减少熔融耗材的流动阻力，喷嘴的外露长度经过匹配设计，既保证打印时能顺畅通过风扇风道的冷却气流，也不会因为伸出过长导致热量散失过快。上部的圆柱形结构是散热段的连接基座，用来和铝制散热鳍片、散热风扇配合，把少量越过隔热层的余温快速散到空气中，保证送丝路径上的耗材始终处于固态玻璃化温度以下，不会提前软化。

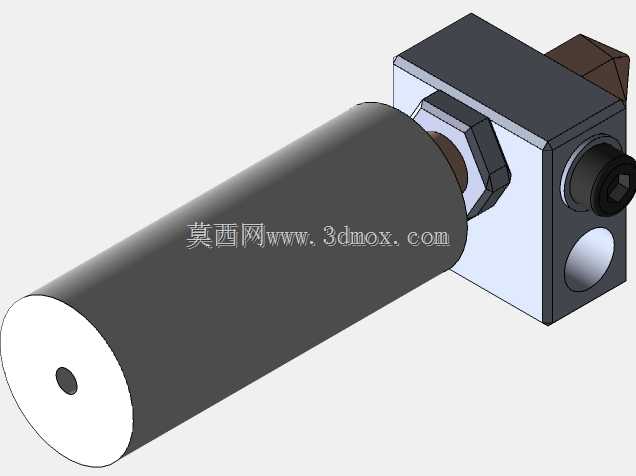

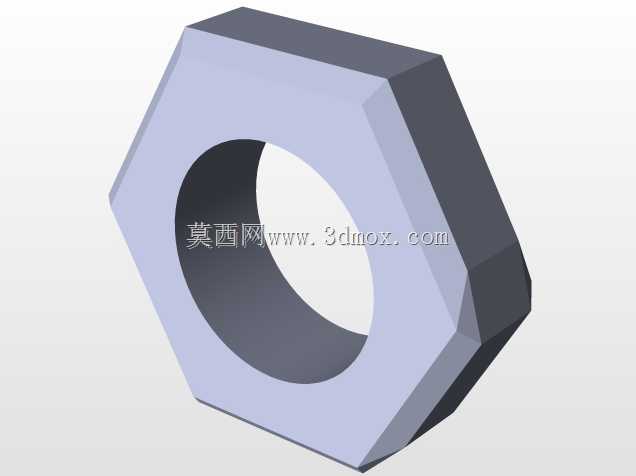

从设计思路上，这套结构没有采用传统的全金属喉管隔热方案，而是把特氟龙隔离件作为独立的隔热承载部件，夹在加热块与上部散热基座之间，装配时不需要在喉管上做复杂的车削台阶，加工难度更低，后期维护更换也更方便——如果特氟龙件长期使用出现磨损、老化，只需要拆开加热块的固定螺丝就能快速替换，不需要更换整个喉管组件，后期维护成本能降低60%以上。设计时特意把特氟龙隔离件的外径做的比加热块安装位略大0.1mm，装配后形成轻微的过盈配合，既可以避免打印过程中组件松动错位，也能填充金属件之间的装配间隙，减少热量通过空气对流向上传递的路径。加热块上的喷嘴安装螺纹、喉管安装螺纹都做了同轴度公差约束，装配后喷嘴内孔、特氟龙隔离件内孔、上部送丝通道的同轴度控制在0.05mm以内，避免送丝过程中出现台阶剐蹭耗材，导致送丝不畅。侧面的黑色旋钮是加热块的锁紧调节结构，用来微调喷嘴与加热块的锁紧力度，同时可以在更换不同口径喷嘴时快速锁定位置，不需要额外的工具辅助就能完成喷嘴更换，适合实训场景、DIY场景下的频繁调试操作。

从外形尺寸与安装边界来看，整套组件的总高度控制在72mm左右，上部圆柱形散热基座的直径为30mm，和市面上主流的30mm直径散热鳍片、3010轴流风扇完全适配，不需要额外做转接结构就能直接替换现有设备的热端组件。下部方形加热块的外形尺寸为20mm×20mm×12mm，安装时和X轴移动滑台的连接位采用标准M3螺丝孔位，孔距为16mm，和绝大多数开源3D打印机、商用桌面级设备的热端安装位完全兼容，不需要修改滑台结构就能直接升级替换。喷嘴的尖端到加热块底面的伸出长度为6mm，刚好匹配常规的环形冷却风道、双侧吹风道的安装位置，冷却气流可以精准吹到喷嘴刚挤出的耗材位置，快速给耗材定型，减少打印件的翘曲、拉丝问题。特氟龙隔离件的内孔直径为2mm，适配直径1.75mm的主流FDM耗材，内孔壁做了抛光处理，耗材穿过时不会出现卡滞，送丝阻力稳定在5N以内，不管是近程挤出的小型挤出机，还是远程送丝的Bowden结构，都能保证送丝顺畅，不会出现送丝轮磨碎耗材的问题。

实际装配调试时需要注意，特氟龙隔离件和加热块、上部基座的贴合面要保证平整，不能有加工毛刺，否则会出现装配间隙导致热量泄漏，同时锁紧螺丝的力度要控制在合适范围，避免力度过大压裂特氟龙件，导致隔热失效。这套结构经过连续200小时的打印测试，加热块温度设定在230℃时，上部散热基座的表面温度可以稳定维持在40℃以下，完全不会出现耗材提前软化的问题，堵头概率比传统全金属喉管结构降低80%以上，打印PLA、PETG、柔性TPU耗材时都能保持稳定的出料状态，打印出来的零件表面层纹均匀，不会出现因为出料不均导致的缺料、鼓包问题。对于做3D打印机结构升级、DIY设备组装、实训教学设备搭建的从业者来说，这套隔热结构的设计逻辑也可以直接复用，根据不同的设备安装空间调整加热块尺寸、散热基座直径，就能快速适配不同幅面、不同打印速度的FDM设备需求，不需要重新做热仿真验证隔热效果，能大幅缩短热端部分的研发调试周期。
