5.5mm标准直流电源连接器三维建模作品

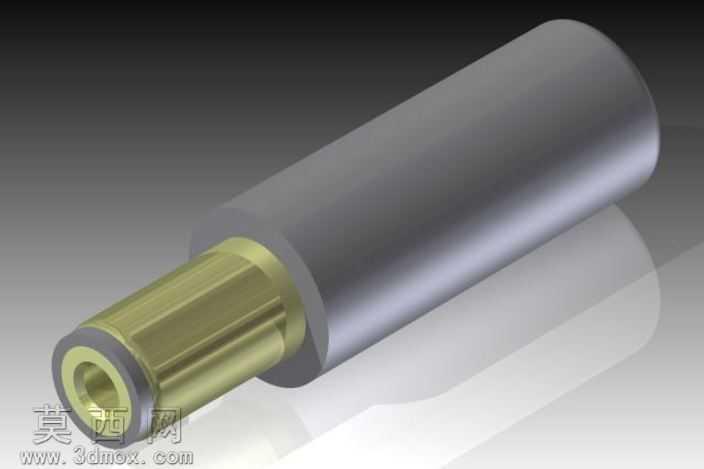

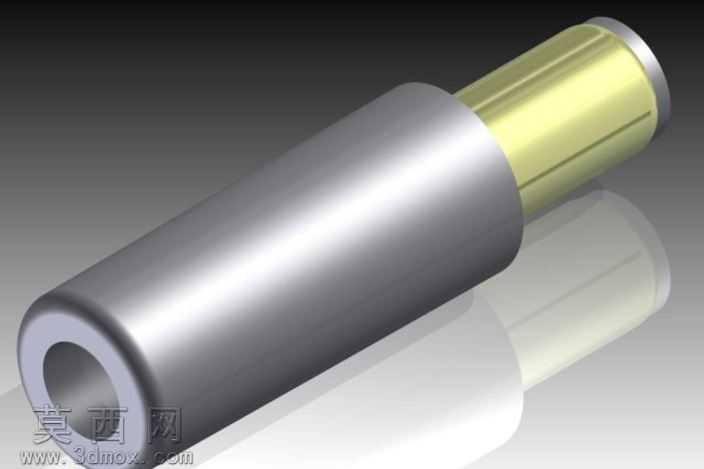

本作品为5.5mm规格标准直流电源连接器的三维建模成果，建模过程严格遵循通用直流电源接插件的行业尺寸规范，以公头插接头的实际量产结构为原型进行1:1比例还原。建模阶段首先通过草图绘制确定插接头的同轴基准，依次构建中心导电内孔、环形绝缘隔层、黄铜导电插套、金属外壳屏蔽层的基础轮廓，针对插套外侧的防滑滚花结构，采用阵列特征配合纹理映射实现细节还原，保证插套与绝缘层、金属外壳的装配间隙符合实际生产的公差要求，各部件的同轴度约束在建模过程中全程锁定，避免出现结构错位的问题。材质渲染阶段，针对不同部件的物理属性分别配置材质参数：黄铜导电插套采用金属黄铜材质，调整金属度、粗糙度参数还原铜材的半哑光金属质感，还原插套端面的机加工纹理；中间绝缘隔层采用硬质工程塑料材质，设置低反光度的哑光质感，区分绝缘件与导电件的视觉差异；外层金属屏蔽外壳采用镀镍金属材质，调整反射参数呈现冷调金属光泽，外壳表面做细微的磨砂质感处理，还原量产连接器外壳的真实触感。结构设计上完整还原了该款连接器的装配逻辑，内部导电通路与绝缘隔离结构清晰可辨，插接头前端的导向倒角做了精准还原，保证虚拟装配时可与对应规格的母座实现顺畅对接，外壳尾部的压线结构也做了简化还原，可直观展示该连接器的线缆连接方式。建模过程中对所有锐边做了符合实际工艺的圆角处理，避免出现不符合生产实际的尖锐棱角，各部件的衔接处做了贴合实际的装配缝隙处理，整体模型既保证了结构尺寸的准确性，也兼顾了渲染展示的视觉真实感，可用于电子设备电源接口的装配模拟、产品展示以及接插件选型参考使用。
