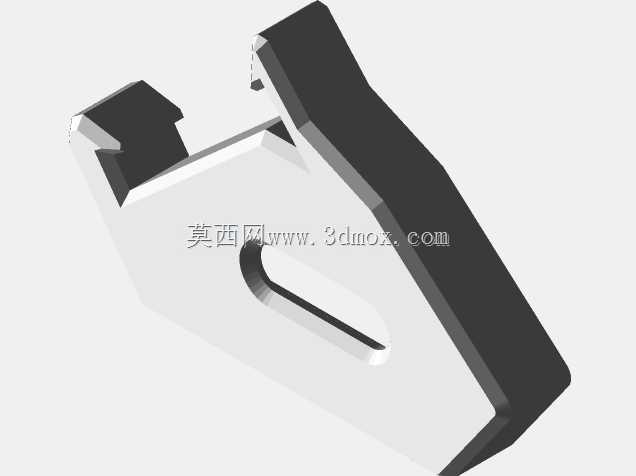

适配4020铝型材的C型LED灯安装固定支架

　　在工业铝型材搭建的设备机架、流水线工作台、检测工位防护框架场景中，工位局部照明的走线与固定一直是容易被忽略的细节，不少现场安装直接用扎带把LED灯条捆在型材槽内，不仅走线杂乱，后期维护更换灯条时需要剪断全部扎带重新固定，灯条的照射角度也无法根据工位操作需求微调，长期使用后扎带老化松脱还存在灯条坠落的隐患。这款C型结构的安装支架，正是针对4020规格铝结构型材的槽口尺寸做的适配设计，采用铝挤压工艺一次成型，本身的材质强度和型材匹配，不会出现不同材质连接的电化学腐蚀问题，长期在车间温湿度波动、少量切削油雾的环境下也能保持结构稳定性。从安装边界来看，支架的卡接端完全匹配4020铝型材的标准槽宽，插入后不需要额外打孔攻丝，

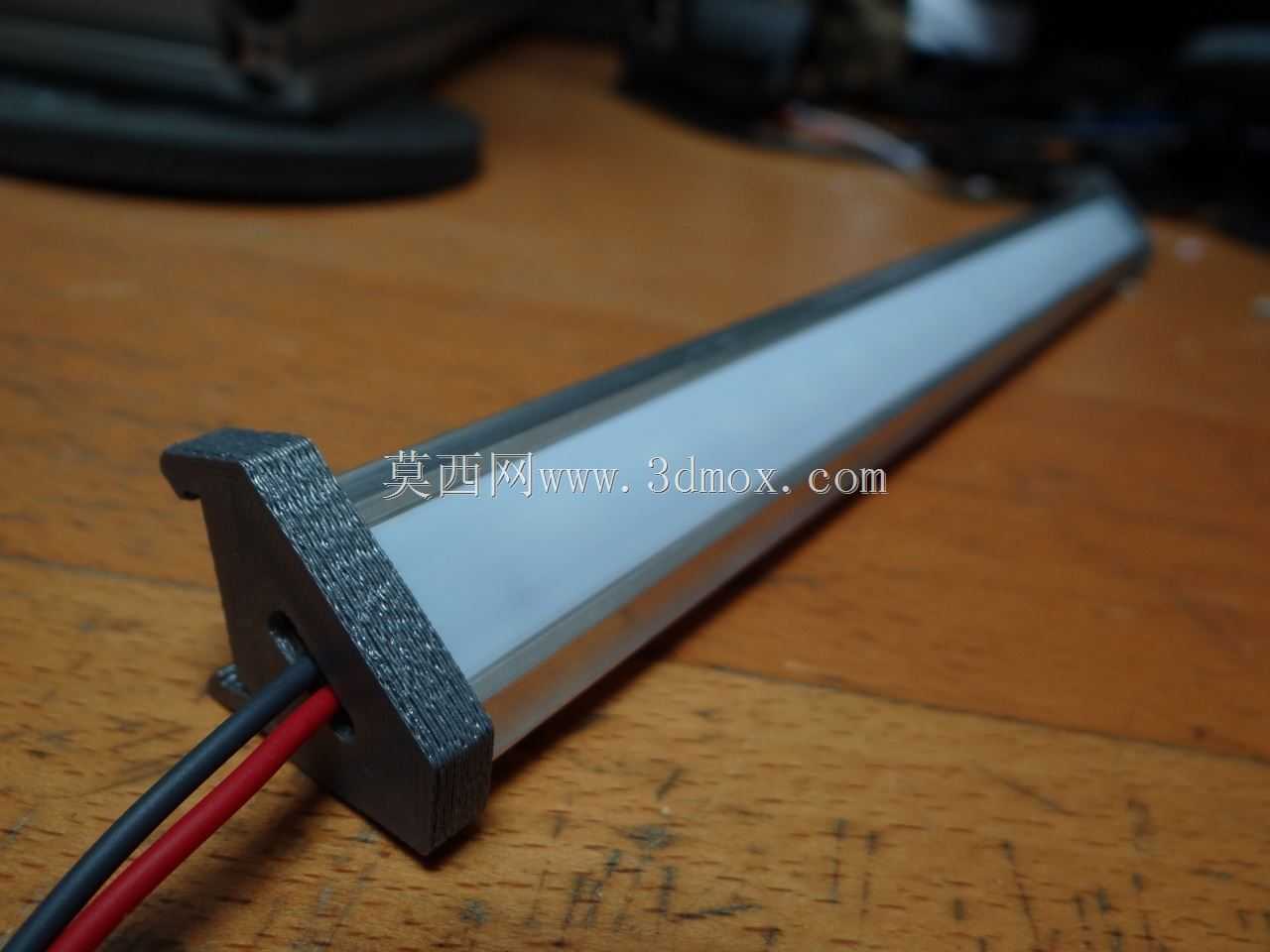

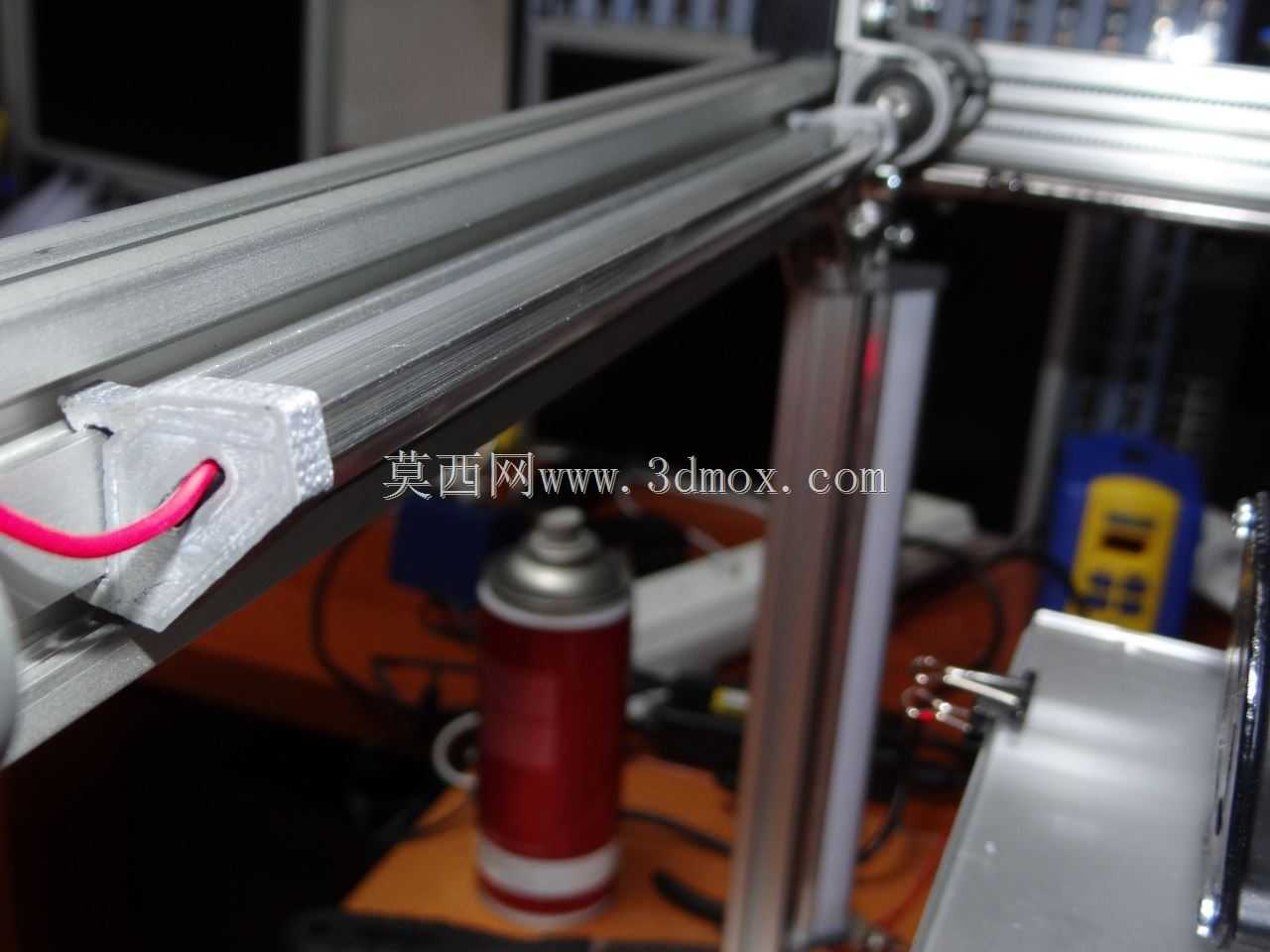

　　依靠型材槽内的弹片螺母或者直接卡入槽道就能完成预固定，支架的C型槽内腔尺寸刚好容纳常规宽度的低压LED软灯条与配套引线，灯条嵌入后不会突出型材表面，避免工位上移动的工件、工具剐蹭到灯条表面。设计时没有采用全包式的灯条包裹结构，而是预留了足够的引线出线缺口，在支架的端部做了圆弧过渡的走线槽，灯条的供电引线可以顺着支架侧面的缺口引出，直接沿着铝型材的内置槽道排布到供电端，不需要额外在型材表面粘贴走线扣。实际使用时，单根支架可以覆盖400mm长度的灯条固定，相邻支架的间距控制在500mm以内就能保证整根灯条的安装平整度，不会出现灯条局部下垂导致的照射光斑偏移问题。支架的安装面和型材表面贴合后，C型槽的开口方向可以根据照明需求调整，

　　既可以朝向斜下方45度覆盖工位操作面，也可以朝向正下方作为设备台面的基础照明，部分需要背光检测的工位，还可以把支架反向安装，让灯条朝向半透明的检测平台背面提供均匀背光。和市面上常见的塑料卡扣式灯条固定件相比，铝挤压材质的支架本身的导热性更好，LED灯条工作时产生的热量可以通过支架直接传导到铝型材表面，借助型材的大表面积辅助散热，能有效降低灯条长时间工作的结温，延长LED灯珠的使用寿命。在结构细节上，支架的C型槽边缘做了0.2mm的倒圆角处理，安装灯条时不会刮破灯条的绝缘包覆层，也不会划伤安装人员的手部，卡接端的壁厚控制在2mm，既保证卡入型材槽后的结构强度，不会因为多次拆装出现断裂变形，也不会因为壁厚过大导致插入槽道时卡滞。

　　针对设备组装时的公差累积问题，支架的卡接端和型材槽的配合间隙控制在0.1mm以内，既可以顺畅滑入型材槽道调整安装位置，锁紧后也不会出现晃动偏移，不需要现场对支架进行二次打磨修配。在多段型材拼接的长机架上安装时，支架可以顺着型材槽道滑到拼接位置附近，刚好覆盖型材拼接处的灯条衔接段，避免灯条在拼接缝位置出现弯折死折，导致灯条内部线路断裂。不少自动化设备的安全门位置也会用到这类支架，把LED警示灯条嵌入支架内，沿着安全门的铝型材边框排布，开门时灯条随安全门移动，不需要额外预留过长的引线，支架的固定结构也不会影响安全门的正常开合，不会和门框上的密封胶条、磁吸锁件产生干涉。
