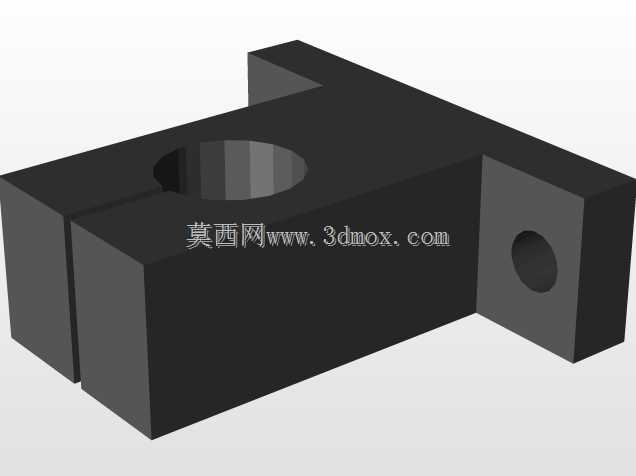

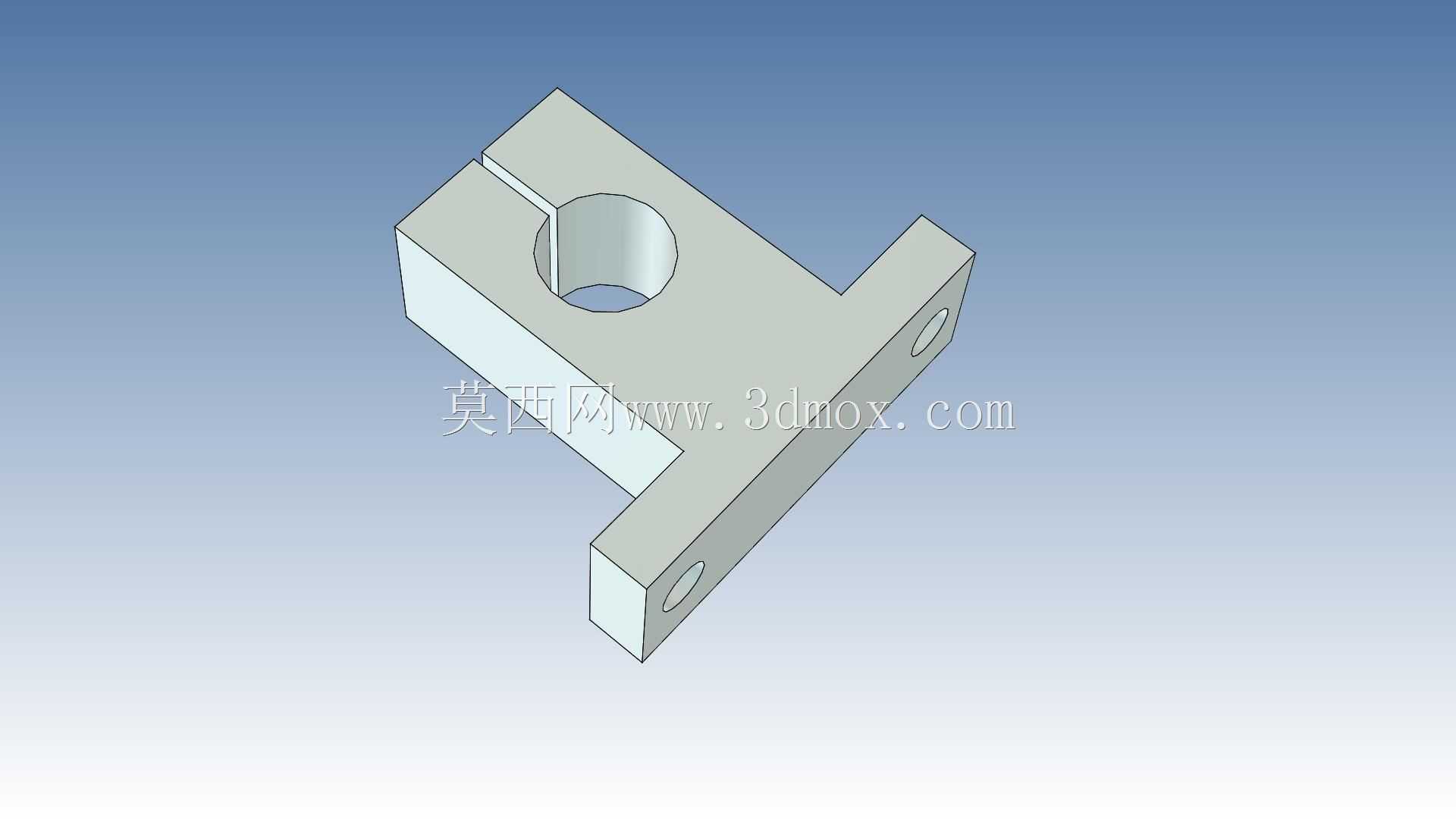

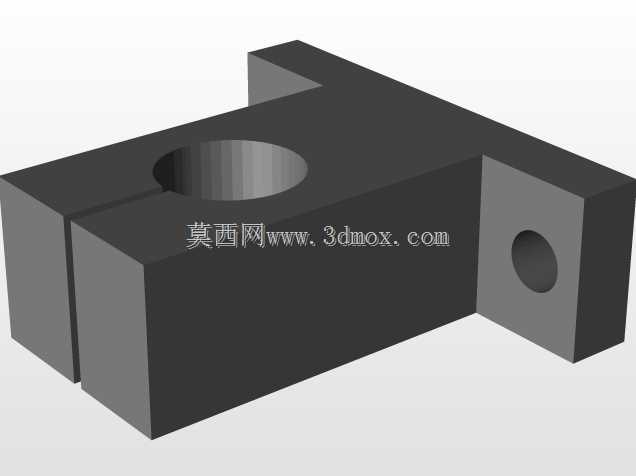

做自动化线体改型的时候,经常会遇到光轴类零件需要侧装固定的场景,比如导向杆、小直径传动轴、检测机构的基准轴,常规的立式轴支座要么占垂直空间,要么没法在立面型材上直接锁附,这个T型结构的固定座就是针对这类场景做的适配设计。先看实际安装边界,整个零件的安装基面是侧边伸出的带耳翼板,翼板上开了两个同轴的沉头安装孔,孔位间距是按照常用20系列、30系列铝型材的槽心距做的适配,不用额外做转接板,直接用内六角圆柱头螺丝就能把整个座体锁在型材立面、设备安装立板或者机架侧板上,安装后整个座体的主体部分垂直于安装基面伸出来,不会和基面旁的走线、其他安装件产生干涉。主体部分的核心功能是抱紧穿入的光轴,中间开了贯通的光孔,孔径适配常用的6mm、8mm、10mm直径的光轴,孔的上方开了一条通槽,把主体的上半部分分成两个抱紧臂,槽的宽度控制在1.5mm到2mm之间,既保证锁附的时候有足够的形变抱紧量,又不会因为槽太宽导致抱紧时孔的圆度超差,抱紧力不足。很多新手做这类抱紧座的时候容易犯两个错,要么槽开太窄,螺丝锁到底了抱紧臂形变量不够,轴锁不紧,设备运行的时候轴会窜动;要么槽开太宽,抱紧的时候孔变成椭圆,和光轴的接触面积变小,长期受径向力的时候容易磨出间隙,这个结构的槽宽是经过反复验证的,锁附螺丝用M3或者M4的内六角螺丝,锁附扭矩控制在1.2N·m左右的时候,既能提供足够的抱紧力,又不会让孔产生过大的形变。再看外形的细节处理,主体部分和翼板的连接处做了R角过渡,不是直角拼接,因为直角处是应力集中点,当轴承受径向负载的时候,比如轴端装了检测头、小滚轮,长期受交变载荷的话,直角处容易产生应力裂纹,R3的过渡圆角能把应力分散开,提升零件的抗疲劳强度。所有的棱边都做了C0.5的倒角,没有锋利的锐边,安装的时候不会刮伤操作人员的手,也不会刮破旁边的气管、线缆。零件的厚度设计也有讲究,翼板的厚度是4mm,锁附的时候不会因为螺丝锁紧力太大导致翼板变形,主体部分的轴向厚度是15mm,和光轴的接触长度足够,抱紧的时候轴不会出现偏摆,比那种薄款的10mm厚度的支座稳定性好很多,适合用在有一定振动的设备工位上,比如小型输送线的挡停机构导向轴固定、检测工位的探针安装轴固定、小型气缸的导向杆辅助支撑。实际选型的时候要注意,这个支座适合承受径向载荷,不适合承受大的轴向拉力,如果是有轴向负载的场景,需要在轴上加装卡簧或者轴用挡圈做轴向限位,和这个支座配合使用。另外安装的时候,两个安装螺丝要交替锁紧,不要先把一个螺丝锁死再锁另一个,不然会导致座体倾斜,中间的轴孔和安装基面的垂直度超差,穿入的光轴就会出现偏斜,影响导向精度。这个结构的零件加工也很方便,常规的6061铝合金或者Q235钢都能加工,批量做的话可以用型材下料后铣槽、钻孔,成本很低,做表面氧化或者镀锌处理后就能用在普通工业环境里,如果是用在有腐蚀的环境,比如食品设备、化工检测设备上,可以换成304不锈钢材质加工,结构不用做任何改动就能直接适配。很多做小型自动化设备的工程师在做结构的时候,总想着找标准件,但是很多标准支座的安装方式不贴合实际的安装空间,这个结构就是把标准轴支座的安装方式做了优化,把底部安装改成了侧面翼板安装,节省了垂直方向的安装空间,在空间紧凑的小型设备里,比如桌面型的点胶机、小型贴标工位、电子零件检测台,这类侧装的固定座比常规的立式支座适用性强很多,不用额外垫高或者做转接件,能减少装配的工作量,也能让整个机构的结构更紧凑,减少不必要的零件累积误差。
