开口型带安装法兰轴支撑固定座结构

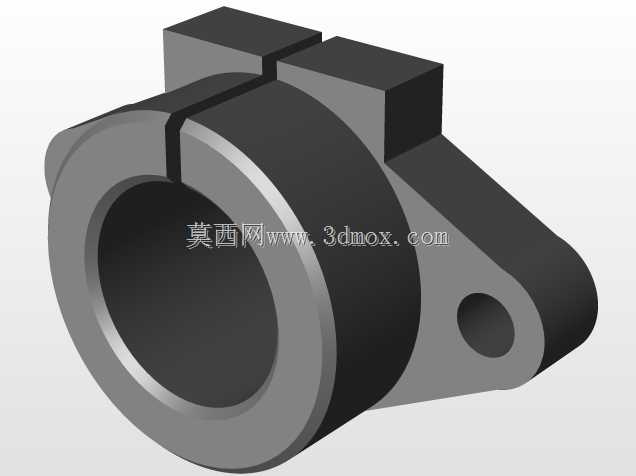

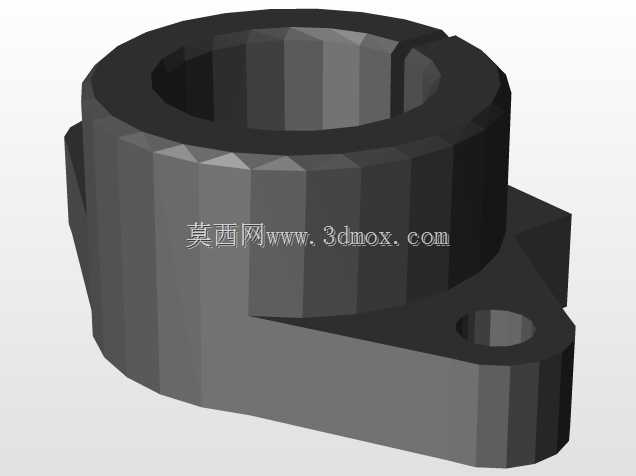

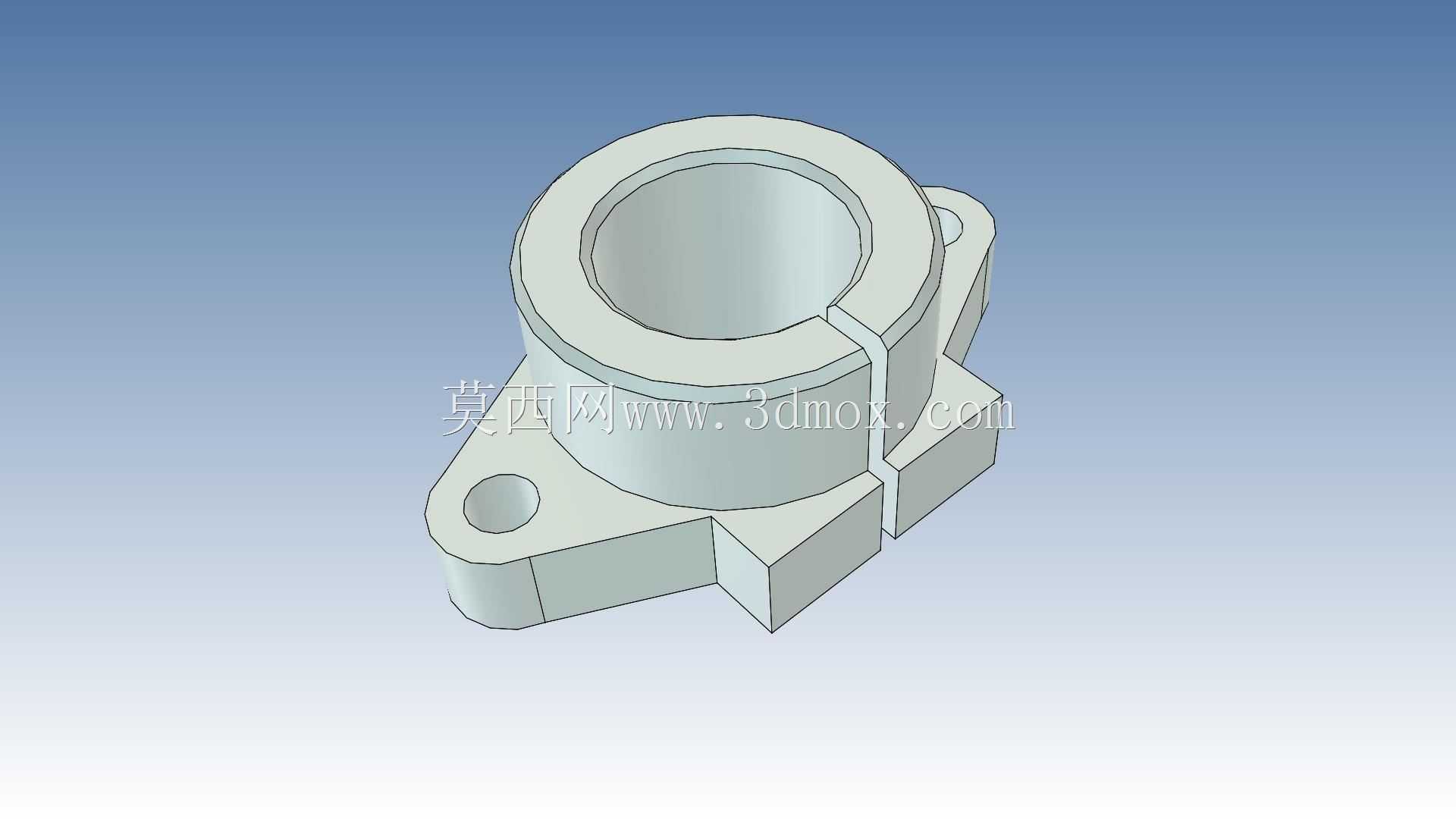

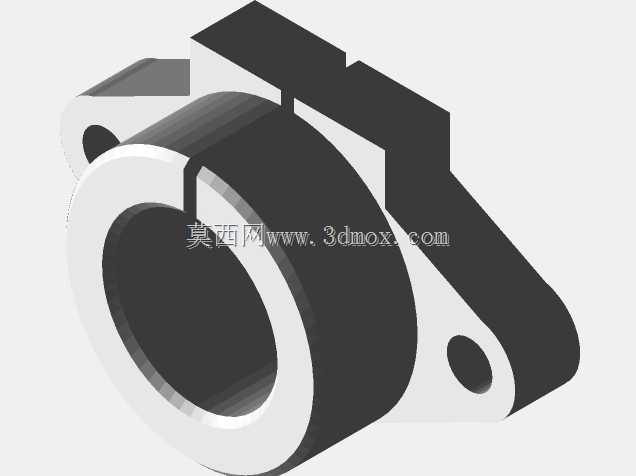

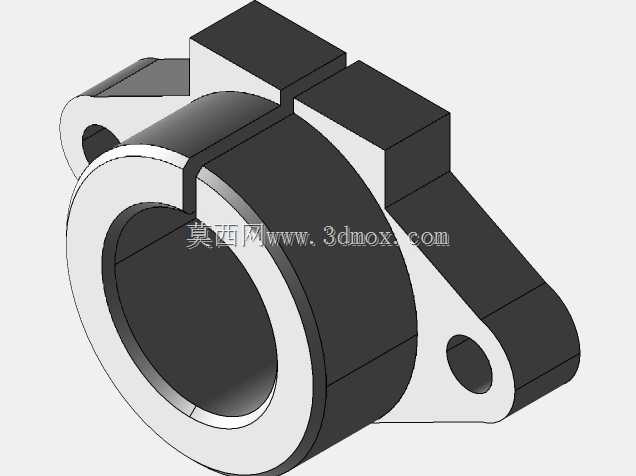

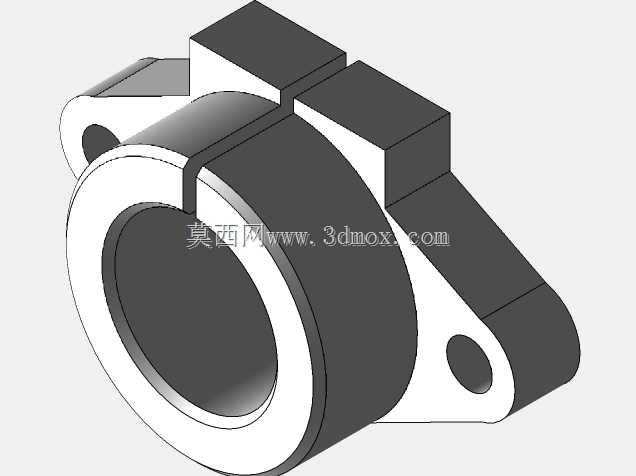

在各类轻工输送设备、小型自动化装配线、检测治具的轴系布局中，这类开口夹紧式支撑固定座是十分常见的轴系定位构件，主要承担光轴类零件的径向支撑与位置锁定作用，区别于传统的闭口式轴座，它的开口开槽结构让安装调试阶段的轴件穿装、位置微调都更具灵活性，不需要从轴端逐一套入支撑件，可在轴段任意位置完成夹紧固定，大幅降低长轴系的装配难度。从结构设计逻辑来看，主体采用一体式铸铝或机加工钢件结构，中心为与适配轴径匹配的通孔，通孔一侧沿轴向开出通槽，将支撑环分割为带夹紧余量的两个半环结构，当侧面的锁紧螺栓拧紧时，开槽处产生弹性形变，抱紧穿过中心孔的光轴，实现无间隙的夹紧固定，这种设计相比顶丝固定的轴座，接触面积更大，夹紧力分布更均匀，不会在光轴表面留下顶丝压痕，也能承受更大的径向载荷，适合有一定振动的工况场景。安装边界方面，主体下部延伸出两个带安装孔的法兰耳，两个安装孔的中心距、孔径都按照常规安装标准设计，可直接通过内六角螺栓固定在设备型材面板或安装基板上，法兰耳与主体支撑环之间设置了加强筋结构，抵消夹紧力带来的结构形变，同时提升支撑座整体的抗扭刚度，避免设备运行过程中支撑座出现偏移导致轴系同轴度超差。实际选型应用中，这类支撑座多用于导向光轴、传动光轴的中间支撑或端部固定场景，比如直线导轨副的平行光轴支撑、小型辊筒输送线的辊轴端部定位、检测设备中探针模组的导向轴固定，相比带座轴承，它没有内置滚动体，结构更紧凑，成本更低，适合低速、低回转精度要求的轴系固定场景，也可用于非回转的固定光轴支撑，作为滑动机构的导向基座使用。设计过程中需要重点关注开槽的宽度与深度匹配，开槽过窄会导致夹紧行程不足，无法有效抱紧轴件，开槽过宽则会降低支撑环的结构强度，反复拆装后容易出现塑性形变导致夹紧失效；中心孔的尺寸公差需要与适配轴径形成合理配合，间隙过大时即使完全锁紧也会出现轴件晃动，间隙过小则会导致轴件穿装困难，甚至无法装入。两个安装法兰耳的平面度需要控制在合理范围内，安装面如果出现翘曲，锁紧安装螺栓时会导致中心孔出现圆度变形，抱紧轴件后会出现卡滞、应力集中的问题，加速轴件表面磨损。另外，开口处的锁紧螺栓孔位需要做沉头处理，避免螺栓头突出影响周边构件的运动空间，支撑座的上端面与下端面的平行度也需要严格控制，保证安装后轴件与安装基面的平行度符合设计要求，避免轴系出现别劲的问题。在一些需要频繁调整轴件位置的调试场景中，这种开口式支撑座的优势尤为明显，只需要稍微松开锁紧螺栓，就可以沿轴向滑动调整轴件的固定位置，调整到位后直接拧紧螺栓即可完成锁定，不需要拆解周边的其他传动构件，大幅缩短设备调试的周期。针对不同的载荷工况，支撑座的材质也有不同选择，常规轻载场景采用铝合金材质，重量轻、不易生锈，适合电子装配、食品输送类设备；重载场景则采用45号钢表面发黑处理，强度更高，夹紧力更大，可用于物流输送、小型加工设备的轴系支撑。
