PG42L型12V齿轮箱步进电机结构

在小型自动化传动场景里，这类带集成齿轮箱的步进电机一直是紧凑空间动力输出的核心选型，很多做小型输送模组、医疗流体泵、桌面级自动化执行机构的工程师，在选型阶段都会优先考虑这类集成化的减速步进单元，毕竟省去了自行搭配联轴器、单独安装减速箱的同轴度调试麻烦，也能把整体安装空间压到最小。从实际使用场景来看，这款12V供电的齿轮箱步进电机，适配低压直流供电的便携设备、桌面工位自动化装置、小型智能仓储的分拣拨料机构，不需要高压供电回路，搭配常规的低压步进驱动器就能实现精准的角位移控制，加上齿轮箱的减速增扭作用，能在低转速区间输出足够的拖动扭矩，避免普通步进电机低速段扭矩不足、带载容易失步的问题。

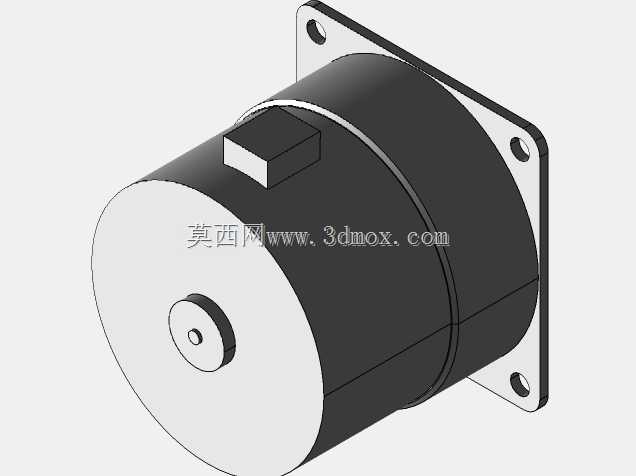

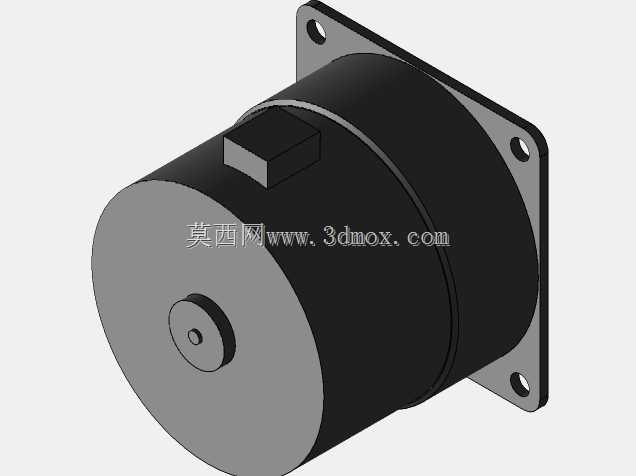

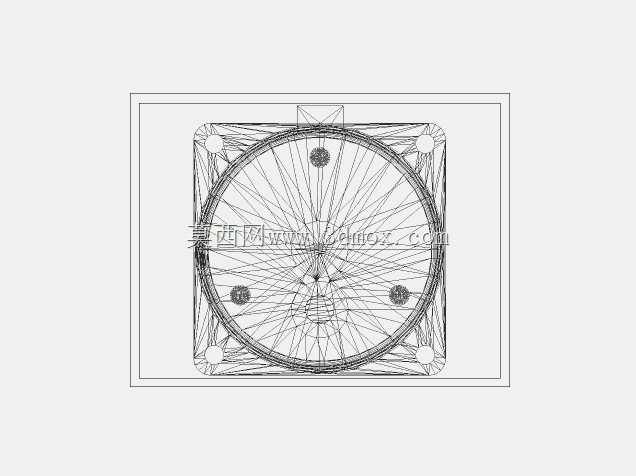

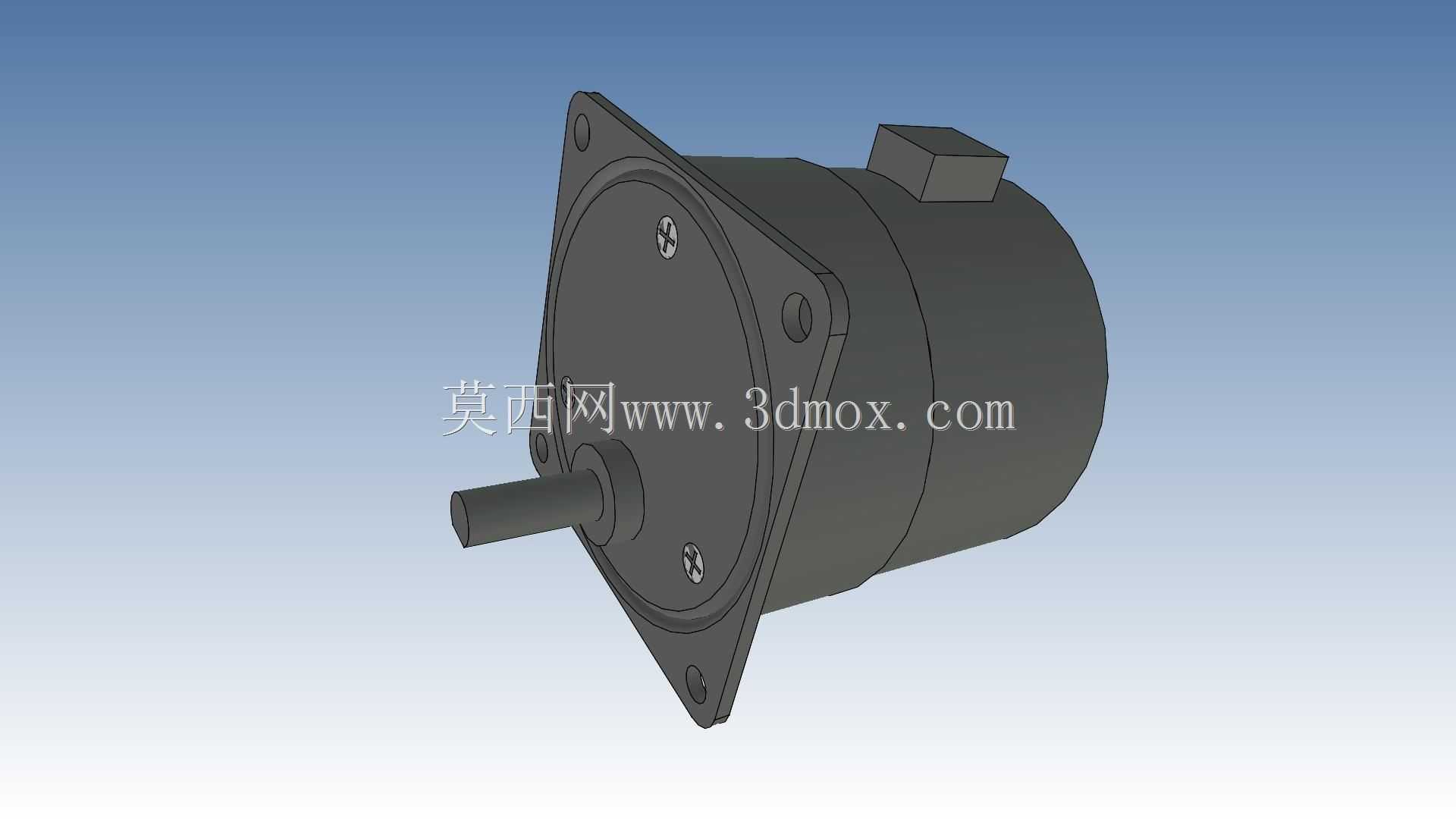

从结构设计思路来看，这款电机采用法兰安装的结构形式，前端的方形安装法兰带四个固定安装孔，安装时可以直接从法兰侧穿入固定螺丝，把电机整体锁定在设备的安装立板或者安装座上，输出轴从法兰中心伸出，和齿轮箱的输出端直接连通，不需要额外的传动转接件，能最大限度压缩轴向的安装尺寸。机身后部的接线盒采用侧出的布局，接线端子的引出方向垂直于电机轴向，在轴向空间局促的安装场景里，不会因为线缆接头的弯折半径占用额外的轴向空间，布线的时候可以顺着电机径向走线，适配设备内部紧凑的布线通道。

齿轮箱部分和步进电机本体采用一体化集成的设计，不是后期拼接的分体结构，在设计建模的时候就把齿轮箱的壳体和电机前端盖的配合公差做了同轴度约束，行星齿轮组的安装定位基准和电机转子的输出轴基准完全重合，从根源上减少了分体装配带来的传动偏心、运转噪音偏大的问题。实际选型做安装边界校核的时候，要注意法兰的安装孔位分布尺寸，输出轴的轴径和伸出长度，还有机身的外径尺寸，避免和设备周边的结构件产生运动干涉；尤其是做机构运动仿真的时候，要把电机本体的最大外轮廓作为静态干涉检查的包络体，确认机构在全行程运动过程中，周边的摆臂、走线槽、防护板不会和电机外壳产生剐蹭。

从功能特性上来说，集成的行星齿轮箱在做减速传动的同时，能把步进电机的固有步距角按照减速比细分，让输出端的角位移控制精度更高，搭配对应的步进驱动脉冲控制，能实现更小的输出转角调整，适合那些需要精准位置控制、同时对输出扭矩有一定要求的场合，比如小型点胶设备的针头升降驱动、小型标签收卷机构的张力控制驱动、智能柜类的锁止机构驱动，都能用到这类规格的减速步进电机。建模的时候，齿轮箱内部的行星轮、太阳轮、内齿圈的配合间隙都按照实际工程公差做了预留，安装法兰的孔位、输出轴的键槽尺寸都符合常规小型减速电机的通用安装规范，工程师在做设备结构设计的时候，可以直接把这个模型调入装配体，不用重新测绘建模，能节省大量的结构校核时间。

在实际做设备布局的时候，这类一体化减速步进电机的重心更靠近安装法兰面，安装后的悬臂负载更小，相比分体搭配的电机加减速箱组合，运行时的振动更小，对安装板的结构强度要求也更低，不用额外做加强筋结构来支撑电机重量，能进一步减轻设备整体的重量，尤其是在便携类自动化设备、移动作业的小型装置上，这个优势会更加明显。另外侧置的接线盒设计，也方便后期维护的时候插拔接线，不用拆卸电机周边的其他结构件就能完成接线操作，设备后期的维护效率也能得到提升。
