带行星减速结构的微型直流驱动电机

做小型自动化设备选型的时候，这类带行星减速的直流电机是绕不开的部件，很多桌面级工装、小型输送模组、智能小车驱动、家用小电器动力端都能看到它的身影。不同于普通的直流有刷电机直接输出高转速低扭矩的动力，这款电机在输出端集成了行星齿轮减速结构，能把电机本体的高转速按照固定减速比降下来，同时成倍提升输出扭矩，适配那些需要低速大扭矩、安装空间又受限的场景。

从结构设计逻辑来看，这款电机分为两个核心舱段，后端是直流有刷电机本体，采用圆柱式壳体封装，内部包含定子磁瓦、转子绕组、换向器与碳刷结构，尾部预留了两个焊片式供电引脚，方便直接焊接导线或者接插接线端子，供电引脚做了折弯定位，避免接线后受力拉扯导致内部焊点松脱。前端是行星减速舱，和电机本体采用同轴嵌套式装配，减速舱外壳用金属材质加工，既可以保证齿轮啮合的结构刚性，也能通过金属外壳散发齿轮传动和电机工作产生的热量，避免长时间负载运行时内部温度过高加速碳刷和齿轮磨损。输出轴从减速舱前端中心伸出，采用单出轴光轴设计，轴径做了标准化适配，既可以通过联轴器连接负载轴，也可以直接压装同步轮、齿轮、滚轮等传动件，适配不同的传动连接需求。

在安装边界上，这款电机的整体外形为同轴圆柱结构，减速舱段的外径大于后端电机本体的外径，前端安装面预留了两个对称的安装螺孔，孔位分布在输出轴两侧，安装时可以通过前端法兰面做定位，用螺丝直接固定在设备的安装立板或者支架上，不需要额外做复杂的抱紧夹具，能有效节省安装空间。整体轴向长度控制得比较紧凑，在小型设备内部排布时，不会占用过多的轴向安装空间，适合在空间局促的小型设备内部做动力源布置。

实际应用中，这类电机的适配场景非常广，比如小型皮带输送机的驱动端，用它搭配调速板就可以实现0到额定转速的无级调速，满足不同输送节拍的需求；在桌面级的自动拧螺丝设备、小型点胶工装的进给机构里，它可以带动滑台做精准的直线进给，配合限位开关就能实现定点停位；还有智能巡检小车、小型AGV的驱动轮，用这款电机直接驱动车轮，既能提供足够的爬坡扭矩，也能通过PWM调速实现不同的行进速度。设计选型的时候需要注意，这类行星减速电机的输出轴不能承受过大的径向载荷，要是直接挂载滚轮或者链轮，需要额外做支撑轴承分担径向力，避免长期受力导致减速舱内的行星架偏斜，加剧齿轮磨损甚至出现卡滞问题。另外供电接线时要注意正负极对应转向需求，要是需要正反转运行，要搭配H桥驱动电路，避免直接反接电源冲击碳刷和换向器，缩短电机使用寿命。

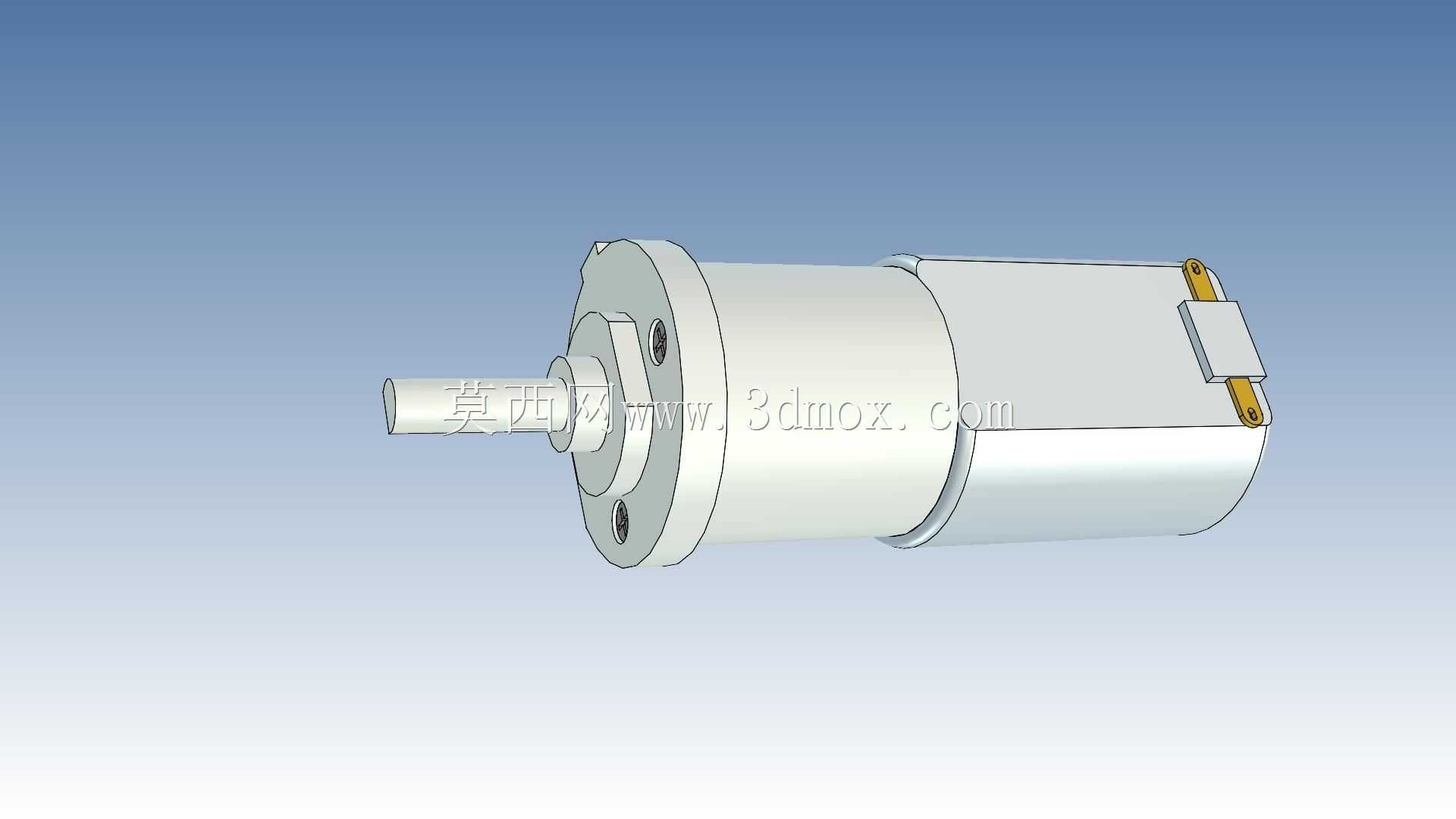

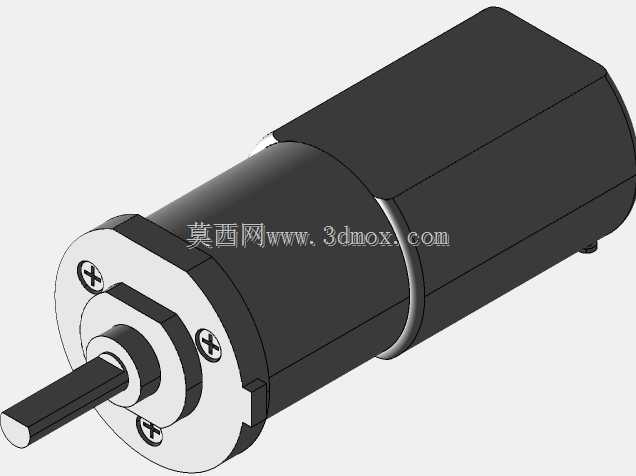

从建模细节来看，这款三维模型完整还原了电机的所有外部结构特征，包括减速舱外壳的固定螺丝点位、输出轴的伸出长度、尾部供电引脚的位置与尺寸、壳体上的定位卡槽结构，在做设备整体装配干涉检查的时候，可以直接调用这个模型放入装配体，核对安装孔位、轴向与径向的空间余量，不需要自己再从零开始测绘建模，能大幅缩短结构设计阶段的建模周期。模型的各个结构段的分界清晰，拆分了电机本体、减速舱、输出轴、接线引脚等独立特征，在做爆炸视图或者装配工艺说明的时候，可以直接对各个部件做拆分操作，不需要再额外对模型做面的分割处理。
