工业输送用铰接式运载轨连接构件

该构件属于吊挂式输送系统的核心连接承载部件，常见于汽车焊装车间的白车身输送线、涂装车间的工件吊挂输送工位，以及轻工行业的成衣吊挂流水线、冷链仓储的悬挂分拣线中，承担着连接上部行走轨道与下部吊挂工装的作用，是整条输送线实现负载传递、轨迹适配的关键结构件。从实际使用场景来看，这类构件需要在连续循环运行的输送轨道上长期往复工作，既要承受下部吊挂工件的静载荷，还要承受输送线启停、转弯、上下坡过程中的动载荷与冲击载荷，因此结构设计上充分考虑了多自由度的活动余量，避免运行过程中出现卡滞、应力集中断裂的问题。

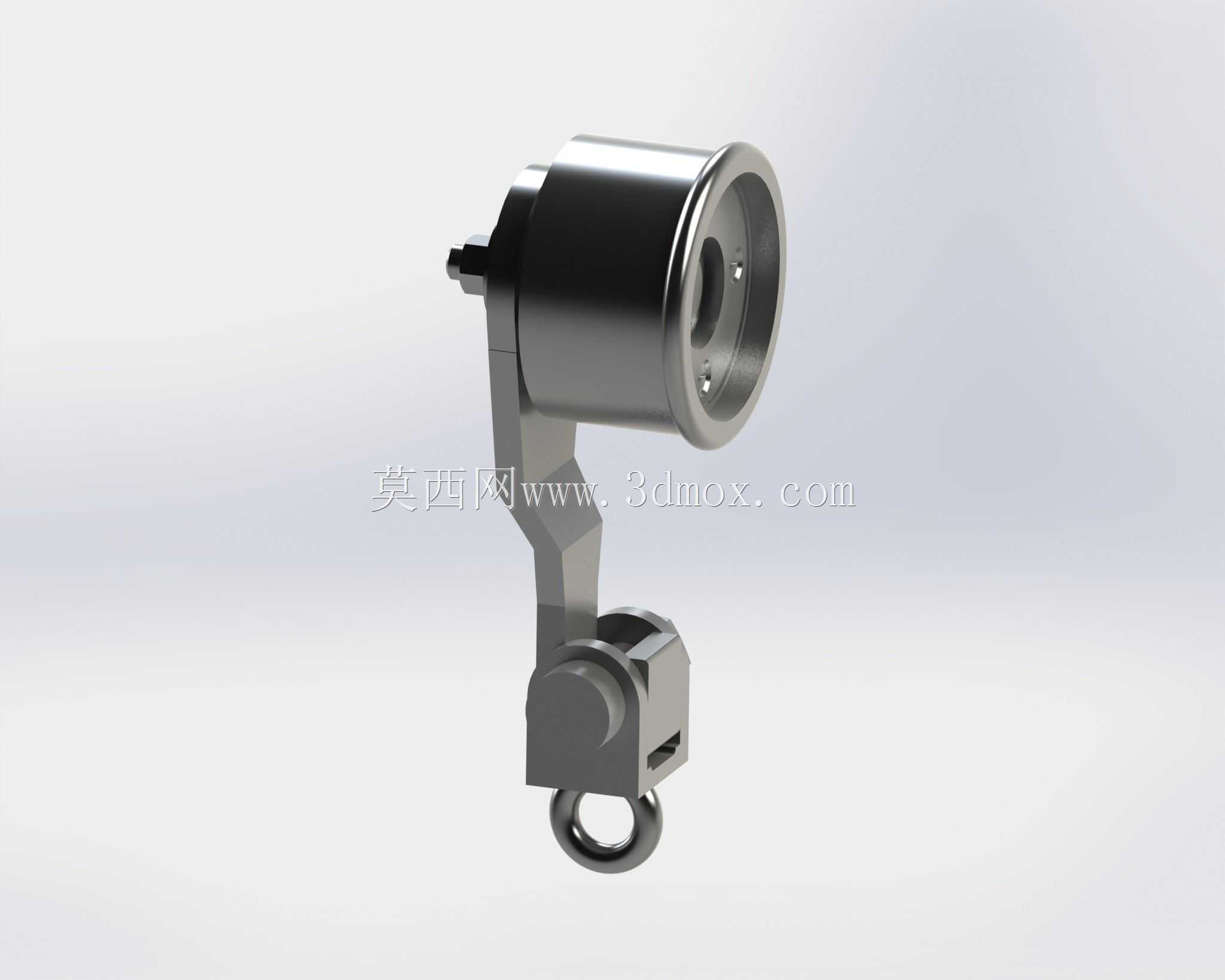

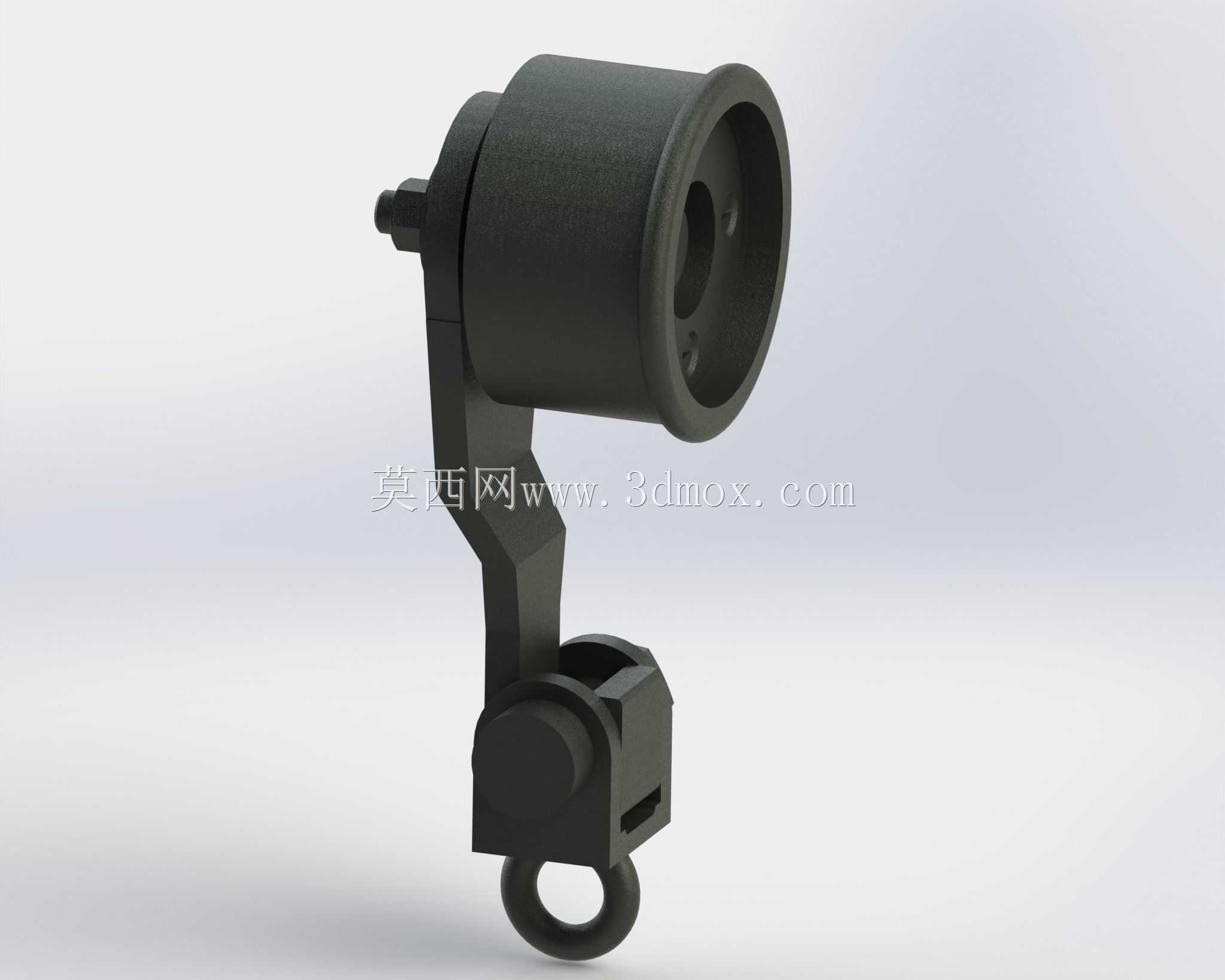

从结构功能来看，上部的筒状结构为行走轮安装腔，内部预留了轴承安装位与轴孔，可配套安装深沟球轴承与行走销轴，让构件能够沿轨道的槽型内腔顺畅滚动，筒体外缘的台阶结构可与轨道的限位面配合，防止运行过程中出现脱轨、侧翻的问题；筒侧伸出的螺栓轴用于安装侧向导向轮，在轨道的水平转弯段，导向轮可与轨道侧壁接触，抵消转弯过程中的离心力，保证构件运行轨迹与轨道线型完全贴合。中部的弯臂结构采用变截面设计，从上部筒体处的宽截面逐步过渡到下部铰接处的窄截面，既通过截面优化降低了构件整体自重，又保证了载荷传递路径上的结构强度，弯臂的弧度经过反复校核，可在轨道上下坡、垂直转弯段避开轨道本体与相邻构件的运动干涉，保证多构件密集排布时不会出现碰撞卡滞。下部的铰接座采用叉型结构，配套横向销轴可连接下部的吊具挂点，铰接座下方的吊环结构可用于挂载安全绳、辅助吊具，或是在检修时作为临时吊挂点使用，铰接结构允许下部吊具在一定角度内自由摆动，抵消工件在输送过程中的晃动，避免载荷直接冲击上部行走结构。

设计过程中，首先根据输送线的额定单吊点负载确定了各部位的受力边界，上部行走轮安装位的同轴度公差控制在0.02mm以内，保证轴承安装后不会出现偏磨，延长行走轮的使用寿命；中部弯臂采用了锻造后机加工的工艺路线，材料选用40Cr调质处理，硬度控制在HB220-250之间，既保证足够的强度与韧性，又避免硬度过高导致的应力断裂风险；下部铰接孔的位置度公差经过多轮运动仿真校核，确保构件在轨道最小转弯半径、最大爬坡角度的工况下，运动包络不会与轨道、相邻构件产生干涉。安装边界方面，上部筒体的外径适配行业通用的80mm槽宽悬挂输送轨道，侧向导向轮的安装轴中心距与筒体中心的偏移量匹配标准轨道的侧壁导向间隙，下部铰接孔的孔径适配直径20mm的标准吊挂销轴，吊环的内径为15mm，可配套标准卸扣使用，整体结构的安装尺寸完全兼容现有主流悬挂输送线的配套标准，可直接替换同类型的老旧损坏构件，无需对现有轨道、吊具进行额外改造。

在实际运维过程中，这类构件的易损点主要集中在上部轴承安装位与下部铰接孔处，设计时在铰接孔处预留了油杯安装位，可定期加注润滑脂降低铰接面的磨损，上部筒体的端面预留了密封槽，可安装毡圈密封防止轨道内的灰尘、焊渣、漆雾进入轴承腔，延长轴承的维护周期。针对涂装车间的强腐蚀工况，构件表面可做电泳+喷塑处理，针对焊装车间的高温焊渣飞溅工况，可在构件表面增加隔热防护层，不同工况下仅需调整表面处理工艺，主体结构尺寸无需改动，具备较强的工况适配能力。
