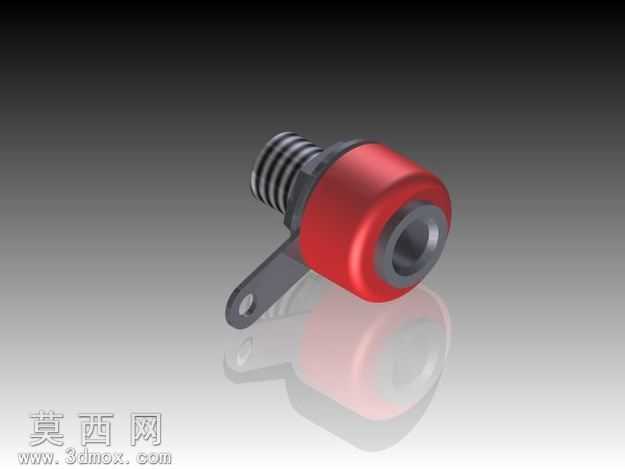

4mm面板安装式香蕉插座三维结构设计

本款4mm面板安装式香蕉插座的三维建模工作，依托Autodesk Inventor平台完成全参数化设计，建模过程严格遵循电气接插件的通用尺寸规范，从基础的草图绘制阶段就精准把控各部分尺寸公差，确保成品模型可直接用于生产参考与装配验证。建模时首先构建插座的核心基体部分，针对前端带外螺纹的锁紧结构，采用螺旋扫掠特征生成标准螺纹牙型，保证螺纹参数与通用面板安装螺母完全适配，避免出现装配干涉问题；中部的绝缘外壳部分，通过旋转凸台生成基础轮廓后，对边缘做圆角过渡处理，既还原了实物的圆润外观，也符合电气绝缘件的安全设计要求，外壳的红色绝缘材质在渲染阶段采用半哑光塑料材质，添加细微的颗粒质感模拟真实胶木绝缘件的表面触感，同时调整材质的反光度与粗糙度参数，让渲染效果更贴近实物的视觉表现。尾部的金属接触内孔采用拉伸切除特征加工，精准控制内孔直径为4mm，适配标准香蕉插头的插入尺寸，孔壁做轻微的拔模处理，既方便插头插拔，也能保证接触的紧密性；侧面的固定安装支耳采用单独的拉伸特征构建，支耳上的安装孔位置经过精准定位，确保插座安装到面板后不会出现偏移，支耳与主体的连接部分做加强筋处理，提升结构的抗扭强度，避免安装拧紧时出现断裂问题。金属部件的材质渲染区分了不同功能区域，前端螺纹部分与尾部内孔采用镀镍金属材质，调整金属的反射参数与环境贴图，呈现出光亮的金属镀层质感，同时在金属表面添加细微的划痕纹理，模拟实际生产加工后的真实表面状态。整体模型的装配关系完全还原实物的组装逻辑，各零件之间的配合间隙经过反复校验，既保证了活动部件的活动空间，也避免了不必要的松动间隙。设计过程中充分考虑了该类插座的电气测量使用场景，在绝缘外壳的厚度设计上预留了足够的安全距离，满足低压电气测试的绝缘要求，安装结构的设计兼容常见的设备面板开孔尺寸，无需额外修改即可适配多数测试仪器、教学实验台的面板安装需求，模型完成后通过多角度渲染验证外观效果，调整场景光照与阴影参数，最终呈现出清晰直观的产品展示效果，可用于产品选型展示、装配教学演示以及生产开模的前期参考。
