工业管道用手轮式截止闸阀结构设计

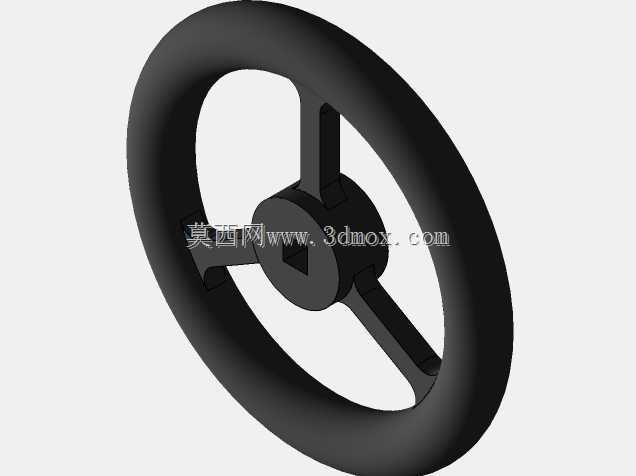

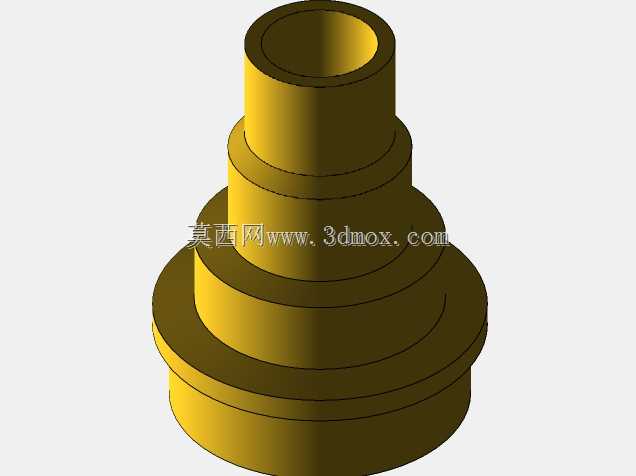

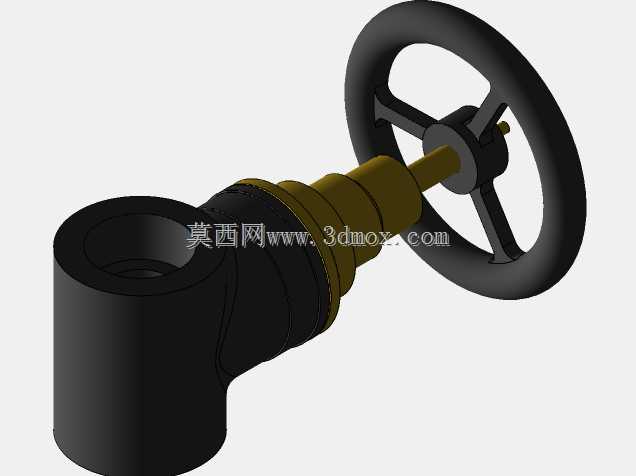

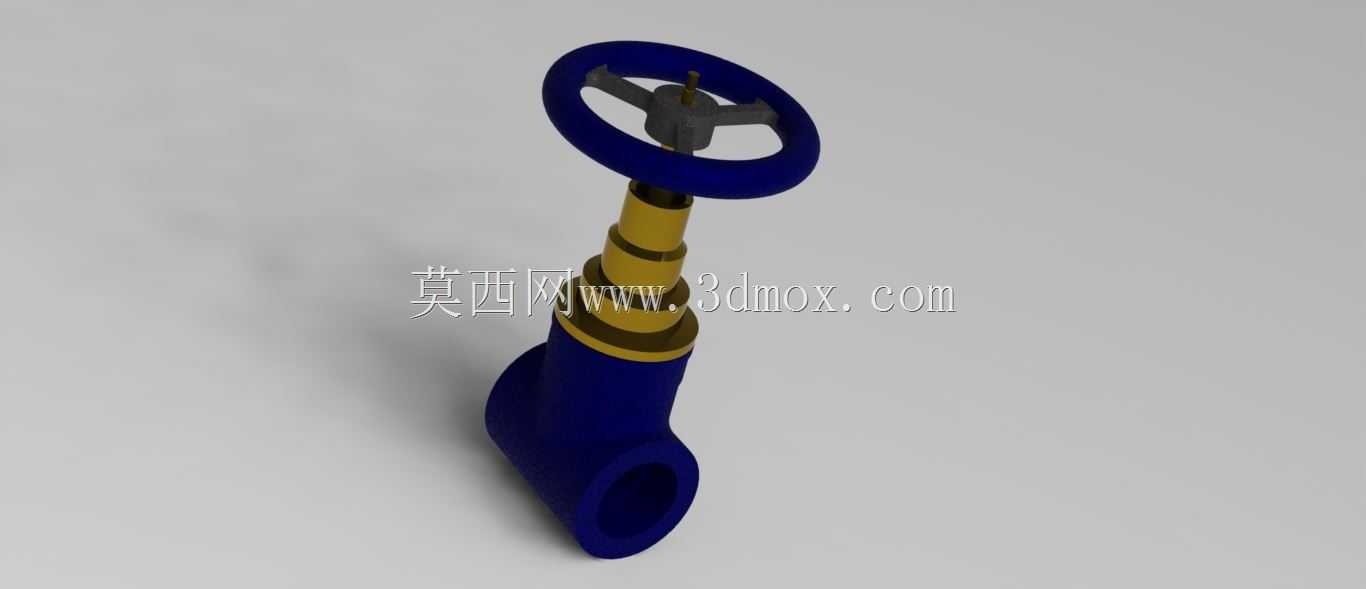

这款手轮式闸阀主要面向工业流体输送管路的截断控制场景，在化工、给排水、暖通、油气输送等领域的中低压管路系统中应用广泛，核心作用是通过阀杆带动闸板做垂直于管路轴线的升降运动，实现管路通路的完全导通或彻底截断，不适用于管路流量的调节工况——长期半开状态下闸板受介质冲蚀极易出现密封面损伤，后续关闭时会出现内漏问题。从结构设计逻辑来看，该闸阀采用明杆式结构布局，手轮转动时阀杆会同步做升降动作，操作人员可直接通过阀杆的伸出长度直观判断阀门的开合程度，避免暗杆结构无法直观确认开度的弊端，尤其适合需要频繁确认阀门状态的车间管路、室外管廊工况。阀体采用角式？不，是直通式铸造流道，流道内壁做圆弧过渡处理，尽可能降低介质流经时的局部阻力损失，减少管路系统的压损消耗，适配清水、油品、低腐蚀性化工介质等常规流体的输送需求。手轮部分采用圆盘式轮辐结构，轮缘做圆弧加厚处理，操作人员手动施力时不会出现硌手问题，轮辐与中心轮毂做一体化连接，传递扭矩时应力分布均匀，不会出现轮辐断裂的失效问题；阀杆与手轮的连接部位采用方榫配合结构，配合间隙控制在0.1-0.2mm之间，既保证转动时无旷量，也方便后期手轮损坏后的快速更换。阀杆部位采用多级填料密封结构，填料函内设置多层密封填料，通过压盖的预紧力实现阀杆升降过程中的动密封，避免介质从阀杆部位外漏，填料压盖采用可调式螺栓连接，后期填料出现磨损泄漏时，可在不拆解阀门整体的情况下直接拧紧压盖螺栓补偿密封预紧力，大幅降低现场维护的工作量。从安装边界来看，该闸阀采用法兰连接端？不对，图中是内螺纹连接端口，两端连接口的同轴度公差控制在0.05mm以内，安装时需保证两端管路的轴线与阀门流道轴线重合，避免强行对口导致阀体出现附加安装应力，长期运行过程中出现阀体开裂问题；阀门的手轮操作空间预留要求为手轮外缘距离周边墙体、设备的最小距离不小于200mm，保证操作人员可以双手施力操作，不会出现操作空间不足无法开关阀门的问题。外形尺寸方面，阀门整体高度根据公称通径匹配，手轮直径的设计参考手动操作的最大施力阈值，保证公称压力1.6MPa工况下，操作人员无需借助加力杆即可实现阀门的完全启闭，避免施力过大导致阀杆弯曲、闸板卡死的问题。密封面采用硬质合金堆焊处理，硬度达到HRC40以上，可耐受介质中少量固体颗粒的冲刷，延长阀门的整体使用寿命；阀体中部的中法兰连接采用螺栓均匀预紧，密封垫片采用耐油橡胶石棉垫或金属缠绕垫，可根据输送介质的温度、腐蚀性灵活选配，适配不同工况的密封需求。在三维建模过程中，所有配合部位的公差配合均按照机械设计手册的公差选取标准设定，阀杆与阀杆螺母的配合采用梯形螺纹，传动效率高，自锁性能可靠，不会出现阀门受介质压力冲击自行开启的问题；闸板的导向槽与阀体内部的导向筋配合间隙控制在0.2-0.3mm之间，既保证闸板升降过程无卡滞，也避免闸板升降过程中出现偏磨，导致密封面贴合不严出现内漏。现场安装时需注意阀门的流向标识，虽然闸阀理论上可双向承压，但建议按照介质流向从阀座侧流向闸板侧安装，可降低介质对阀杆填料的长期压力冲击，延长填料密封的使用寿命；管路试压过程中需将阀门完全开启，避免试压时压力单向冲击闸板导致闸板变形。日常维护过程中，需定期对阀杆外露部位涂抹润滑脂，减少梯形螺纹的磨损，保证阀门操作力矩始终处于合理区间，避免长期不操作导致螺纹锈蚀卡死。
