工业多通路集成阀组管路系统设计

这套多通路集成阀组管路，主要面向工业流体输送环节的集中管控场景，常见于化工介质分配、暖通空调水系统、厂区工艺流体输配、消防供水干管分支这类需要对多路介质做通断、流向切换、流量调节的工位。实际投产运行时，这套阀组承担着将主干管路的来流，按照不同工位的需求分配到各支路的作用，同时可通过各支路上配置的截止类阀门，实现单支路的切断检修，不影响其他支路的正常供料，大幅降低系统停机维护的影响范围。

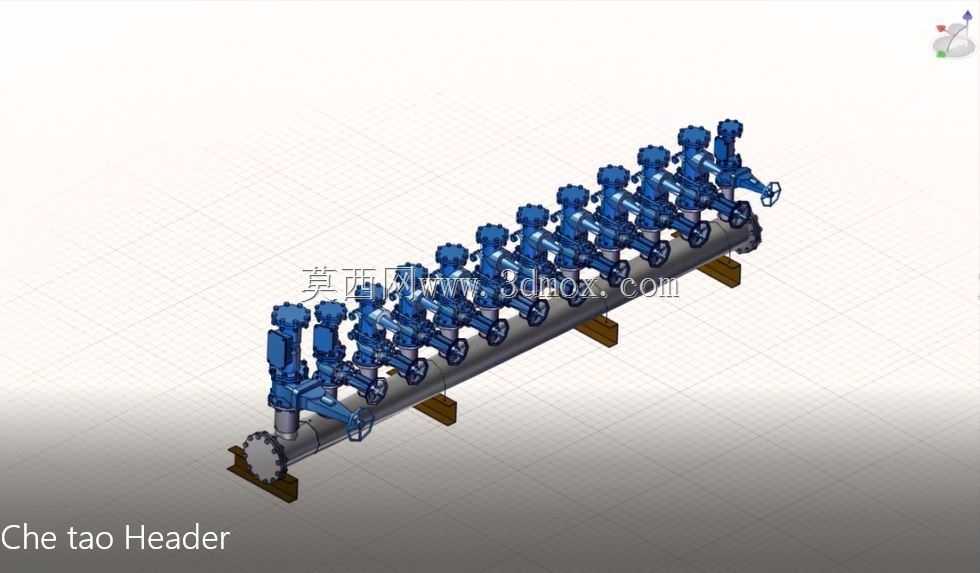

从结构设计逻辑来看，整个阀组采用底部汇流干管+上部支路立管的排布方式，底部横向布置的三根主汇流管通过底部支架固定，支架采用型钢支脚设计，预留了与安装基础预埋板焊接或者螺栓固定的安装孔位，安装时需要保证主汇流管的水平度偏差控制在千分之二以内，避免管内积液或者介质流态不均。每根立管与主汇流管的连接位置都配置了独立的控制阀门，阀门采用法兰连接结构，方便后期密封件更换或者阀门故障时的快速拆装，不需要对整段管路进行切割作业。

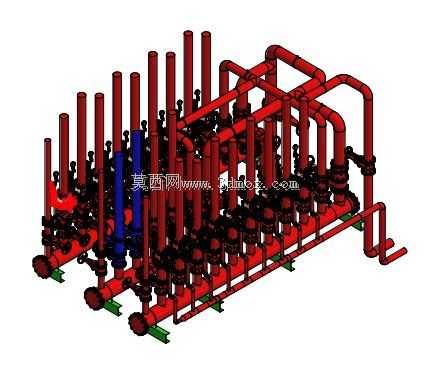

设计过程中，管路的转弯位置全部采用标准长半径弯头，减少介质在转向位置的阻力损失，同时避免直角弯头处长期受介质冲刷导致的管壁磨损过快问题。不同功能的管路做了颜色区分，图中蓝色管路一般作为回流管路或者备用介质通路，红色管路为主工作介质通路，这种色标设计符合工业管道的色标管理规范，方便现场运维人员快速识别管路功能，降低误操作风险。

管路的排布充分考虑了操作空间预留，每台阀门的手轮操作位置都预留了不小于300mm的操作净距，操作人员可以站在阀组侧面完成所有阀门的开关操作，不需要探身到管路间隙内部，符合工业设备操作的安全规范。顶部的立管延伸段预留了外接支路的接口，后期如果需要扩展工位，可以直接在预留接口位置接出支管，不需要对现有阀组主体结构做大规模改动，具备不错的扩展适配性。

安装边界方面，整套阀组的底部支架高度控制在150mm左右，既可以避免地面积水对管路底部的腐蚀，也方便后期对管路底部做防腐维护、漏点排查。阀组整体的横向宽度根据支路数量做匹配，相邻两支路的中心距控制在200mm，保证阀门安装后相邻手轮之间不会出现干涉，同时也不会因为间距过大导致整体占地面积浪费。管路连接位置的法兰密封面采用突面结构，适配中低压工况下的密封需求，可承受最高1.6MPa的工作压力，适配大多数常规工业水、中性化工介质的输送需求。

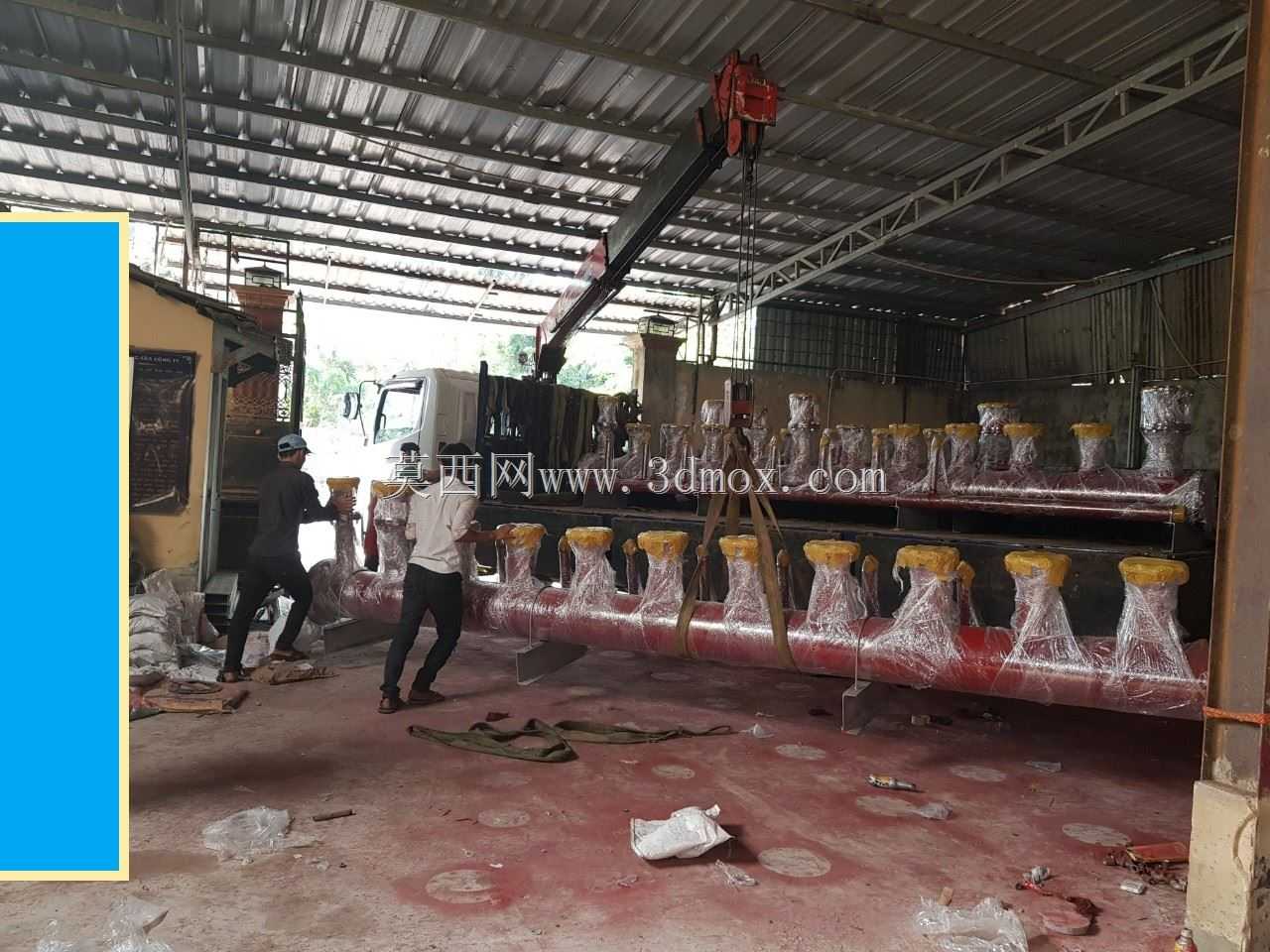

在结构强度设计上，管路的壁厚选取充分考虑了介质压力、水锤冲击的载荷，主汇流管采用加厚无缝钢管制作，支管壁厚根据支路流量做梯度匹配，既保证整体结构强度满足长期运行需求，也不会因为过度选材造成成本浪费。阀组的整体框架没有额外做独立的桁架结构，而是利用管路自身的刚性搭配底部型钢支架实现支撑，减少了额外的结构件用量，同时让整体结构更加紧凑，减少现场安装的拼装工作量，运抵现场后只需要完成主管道进出口对接、支架固定即可投入使用。
