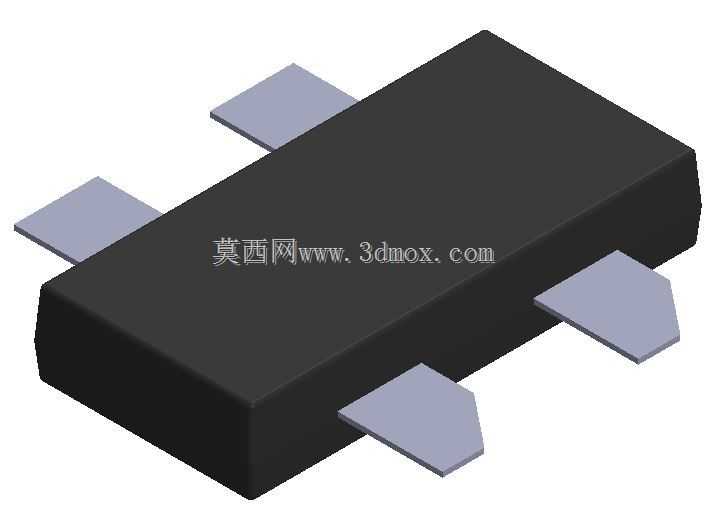

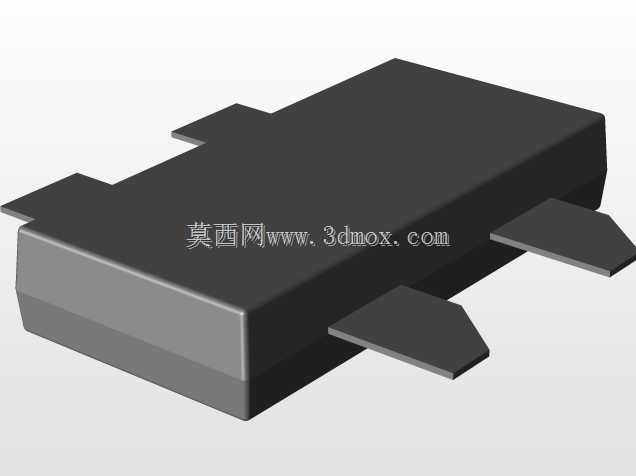

AFT20P060射频功率LDMOS晶体管结构

在射频通信发射链路、工业高频加热设备、广播信号放大系统的硬件开发环节，射频功率放大器件的结构适配性直接决定整套高频设备的运行稳定性与信号输出指标，AFT20P060这类N沟道增强型横向MOSFET，是高频功率输出级的核心半导体元件，其三维结构的精准还原，能为PCB布局、散热结构设计、整机装配干涉检查提供可靠的三维参照。从实际工程应用场景来看，这类LDMOS晶体管主要工作在VHF/UHF频段的功率放大场景，比如民用对讲机的末级功率输出模块、小型广播电视发射机的信号放大单元、工业高频感应加热设备的功率驱动级，还有部分射频医疗设备的高频功率输出端，都需要这类耐高压、高频特性优异的功率器件承担信号放大与功率输出的职能。不同于普通小信号MOS管，射频功率LDMOS的结构设计需要同时兼顾高频信号传输的阻抗匹配、大电流工作下的散热路径、引脚焊接的机械强度三个核心维度，这款器件采用贴片式封装结构，四个引出引脚呈对称式分布在封装本体两侧，引脚的几何尺寸完全遵循对应封装的行业通用规范，引脚的宽度、伸出长度、引脚间距都经过标准化设计，能够适配常规厚度的FR-4射频PCB板的焊盘尺寸，在SMT回流焊过程中，引脚的共面度公差控制在合理范围内，可有效避免虚焊、立碑等贴片工艺缺陷。在产品设计思路层面，这款晶体管的封装本体采用矩形塑封结构，本体的厚度设计充分考虑了贴片后的整体高度限制，能够满足轻薄型通信设备的内部堆叠要求，封装内部的芯片粘接区域与底部散热路径做了结构优化，工作时产生的热量可以通过封装本体底部快速传导到PCB的散热焊盘上，再通过PCB的铜箔层扩散到整机散热结构中，避免芯片结温过高导致的性能衰减甚至器件损坏。从外形尺寸与安装边界来看，封装本体的长宽尺寸适配小功率射频模块的布局密度要求，引脚的弯折角度与伸出长度预留了足够的焊锡爬升空间，在进行PCB布局时，只需要按照引脚的实际坐标预留对应尺寸的焊盘，同时在器件本体下方预留完整的散热铜皮区域，就能满足器件的安装与散热要求，不需要额外预留过大的避让空间，能够有效提升射频板的布局密度。在结构干涉检查环节，精准的三维模型可以帮助结构工程师确认器件与周边屏蔽罩、散热片、相邻元件的安全距离，尤其是在射频模块的屏蔽腔设计中，器件本体的高度直接决定屏蔽腔的内部净空尺寸，模型的尺寸精度直接影响屏蔽盖装配后是否会压碰器件本体，避免生产装配阶段出现结构干涉问题。对于射频电路设计工程师而言，准确的封装三维模型还能辅助进行传输线阻抗的仿真优化，引脚的三维尺寸可以导入电磁仿真软件中，更精准地模拟引脚处的寄生参数，提升功率放大电路的仿真准确度，减少后期样机调试的迭代次数。这类横向结构的MOSFET在设计上通过漂移区的横向结构优化，有效提升了器件的耐压能力与高频工作稳定性，相比传统的纵向功率MOS结构，LDMOS的输入输出阻抗匹配更容易实现，在高频段的增益平坦度表现更优异，适合宽带射频功率放大的应用场景。在实际装配过程中，这款器件的引脚分布具备防呆设计特性，不同功能引脚的长度与位置存在细微差异，能够避免SMT贴装过程中出现器件反向贴装的问题，降低生产环节的不良率。从整机可靠性设计角度出发，器件封装的边角做了圆弧过渡处理，避免在贴片吸嘴取料过程中出现边角破损的问题，同时塑封本体的表面平整度满足吸嘴吸附的平面度要求，适配高速SMT贴片机的取料工艺要求。在散热结构匹配设计中，模型可以帮助工程师准确计算器件与散热片之间的接触面积，若需要额外加装小型散热片，可直接根据模型的本体顶面尺寸设计散热片的安装固定结构，不需要反复测量实物尺寸，缩短散热结构的开发周期。
