十字滑块式奥德姆联轴器结构设计

做传动结构设计快十二年，经手的轴系连接方案没有一百也有八十，奥德姆联轴器也就是常说的十字滑块联轴器，在中小扭矩、允许一定径向偏移的传动场景里，实用性一直被很多刚入行的工程师低估。很多人一提到联轴器就先想到膜片式、梅花弹性式，觉得滑块式是老结构，但实际在轻工输送、小型机床进给、包装设备的驱动端，这种结构的容错率和维护便捷性，反而比很多精密联轴器更适配现场工况。

先从实际应用场景说，这类联轴器最常出现在两轴对中精度难以保证的安装位，比如小型输送机的驱动电机与滚筒轴连接，设备机架焊接后存在轻微形变，安装时没法做到两轴严格同轴，径向偏移量在0.5-2mm区间内，用刚性联轴器很容易憋坏轴承，用弹性体联轴器又存在弹性件老化需要频繁更换的问题，这时候十字滑块结构的优势就体现出来了：中间的滑块可以在两侧半联轴器的凹槽内自由滑动，自动补偿两轴之间的径向偏移，同时还能抵消少量的角向偏差，不需要像刚性联轴器那样反复打表找正到丝级精度，现场安装的效率能提升不少。

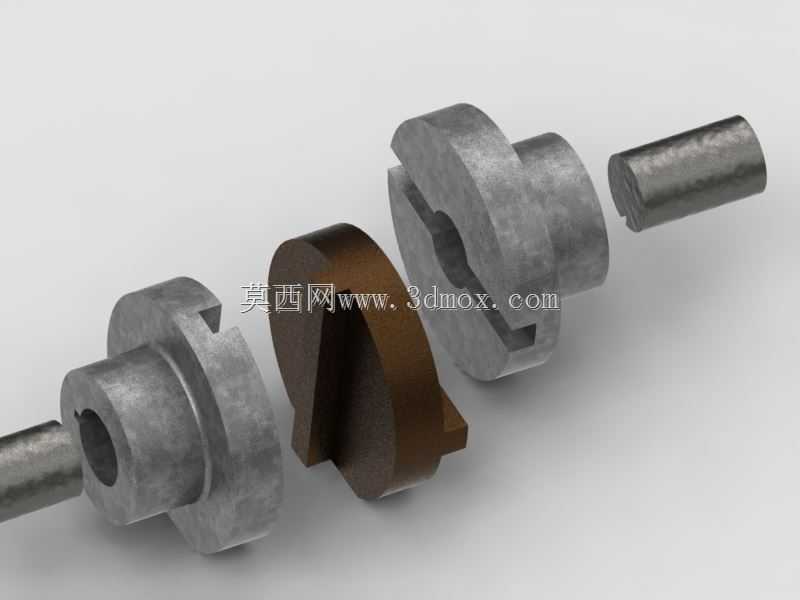

从功能特性上拆解，两侧的半联轴器端部分别开有相互垂直的径向凹槽，中间的圆盘滑块两侧带有对应的凸榫，装配时凸榫分别嵌入两侧半联轴器的凹槽内，传动时扭矩通过半联轴器的凹槽侧壁挤压滑块凸榫传递，整个过程没有弹性元件参与，不存在弹性蠕变、老化失效的问题，只要滑块和凹槽的配合面润滑到位，使用寿命比带橡胶弹性体的联轴器长数倍。很多人担心滑块滑动会有磨损，实际在正常润滑、扭矩不超额定值的工况下，滑块的磨损速率非常慢，就算磨损到需要更换的程度，只需要拆开两端的紧定螺钉或者锁紧螺母，抽出中间滑块更换新件即可，不需要挪动两端的电机和被驱动设备，维护成本极低。

设计这套结构的时候，首先要考虑的是安装边界的适配性，半联轴器的轴孔要根据所连接轴的直径做公差匹配，一般选H7/k6的过渡配合，保证轴和孔之间没有多余的间隙，避免传动时产生冲击；轴孔上的紧定螺钉位置要避开轴上的键槽，如果是用键连接的场景，半联轴器的轮毂部分要开出对应规格的键槽，键槽的对称度公差要控制在0.02mm以内，避免装配时键卡滞。半联轴器的外径尺寸要根据传递的额定扭矩核算，凹槽的深度要比滑块凸榫的高度大0.5-1mm，给滑块预留足够的滑动余量，避免两轴窜动时滑块从凹槽内脱出。

外形尺寸方面，这类小规格联轴器的总长度一般控制在轴径的2-2.5倍，外径不超过轴径的3倍，不会占用过多的安装空间，适合安装在设备内部结构紧凑的位置。滑块的材质选择也很关键，常规工况下用耐磨尼龙或者锡青铜，尼龙材质自带自润滑特性，运行时噪音低，不需要频繁加注润滑脂，适合用在食品包装、医药设备这类不方便经常维护的场景；锡青铜材质的滑块承载能力更强，适合用在扭矩稍大、运行温度稍高的工况，配合定期加注锂基脂润滑，能承受的瞬时冲击载荷比尼龙滑块高40%左右。

实际选型建模的时候，要特别注意凹槽与凸榫的配合间隙，间隙太小会导致滑块滑动卡滞，没法起到补偿偏移的作用，间隙太大又会导致传动时存在空程，正反转切换的时候产生冲击，一般配合间隙控制在0.1-0.2mm之间，既能保证滑块滑动顺畅，又能把空程量控制在可接受的范围内。另外半联轴器的端面和滑块端面之间要预留0.2mm左右的轴向间隙，避免两轴存在轴向窜动时，滑块和半联轴器端面产生摩擦磨损。很多新手建模的时候容易把所有配合面都做成零间隙，实际加工出来的零件根本装不上，或者装上之后转不动，就是没考虑实际工况下的偏移补偿和热胀冷缩余量。

还有一个容易被忽略的设计细节，半联轴器的凹槽侧壁要做0.5*45度的倒角，滑块的凸榫边缘也要做对应倒角，一方面是装配的时候更容易导入，另一方面也能避免应力集中在棱角位置，长期受挤压后棱角崩裂。如果是用在转速稍高的场景，还要对整个联轴器做动平衡校验，因为滑块是滑动件，高速运转时如果偏心量太大，会产生额外的振动，影响整个轴系的稳定性，所以这类结构一般推荐用在转速不超过3000rpm的工况下，转速过高的场景还是优先选平衡性能更好的膜片联轴器更稳妥。

从安装流程来说，现场装配时先把两个半联轴器分别固定在主动轴和从动轴上，不需要刻意把两轴对到绝对同轴，只要偏移量在产品允许的补偿范围内，把中间滑块放到两个半联轴器之间，转动轴让凸榫和凹槽对齐，推到安装位置锁紧固定件即可，整个过程不需要复杂的找正工具，对现场安装工人的技术要求也不高，这也是这种经典结构能沿用至今的核心原因——没有复杂的零件，没有易损的弹性元件，靠简单的机械结构就解决了轴系对中误差补偿的实际问题，在很多对成本敏感、维护条件有限的工业场景里，这种可靠的简单结构永远比精密但娇贵的结构更实用。
