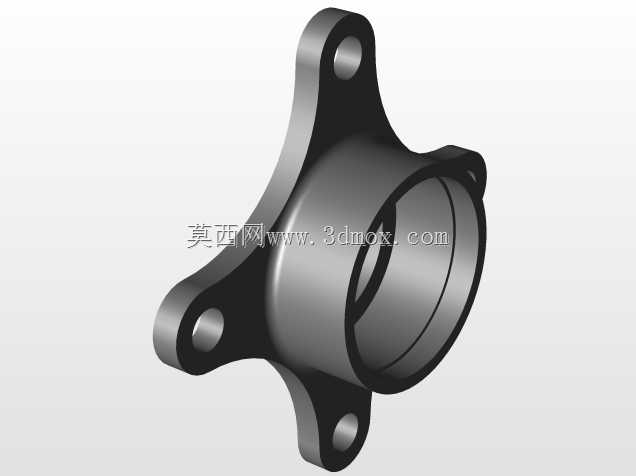

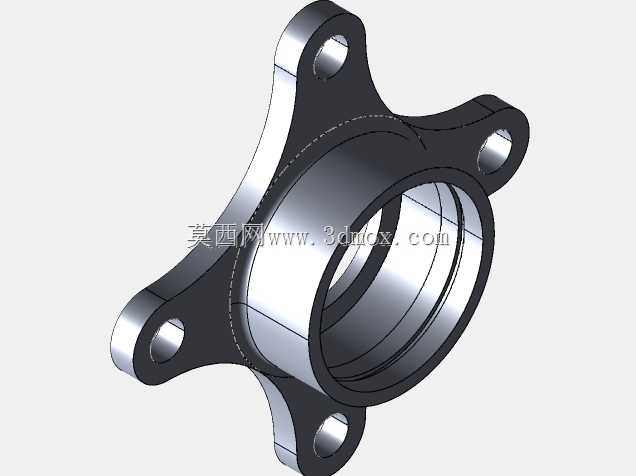

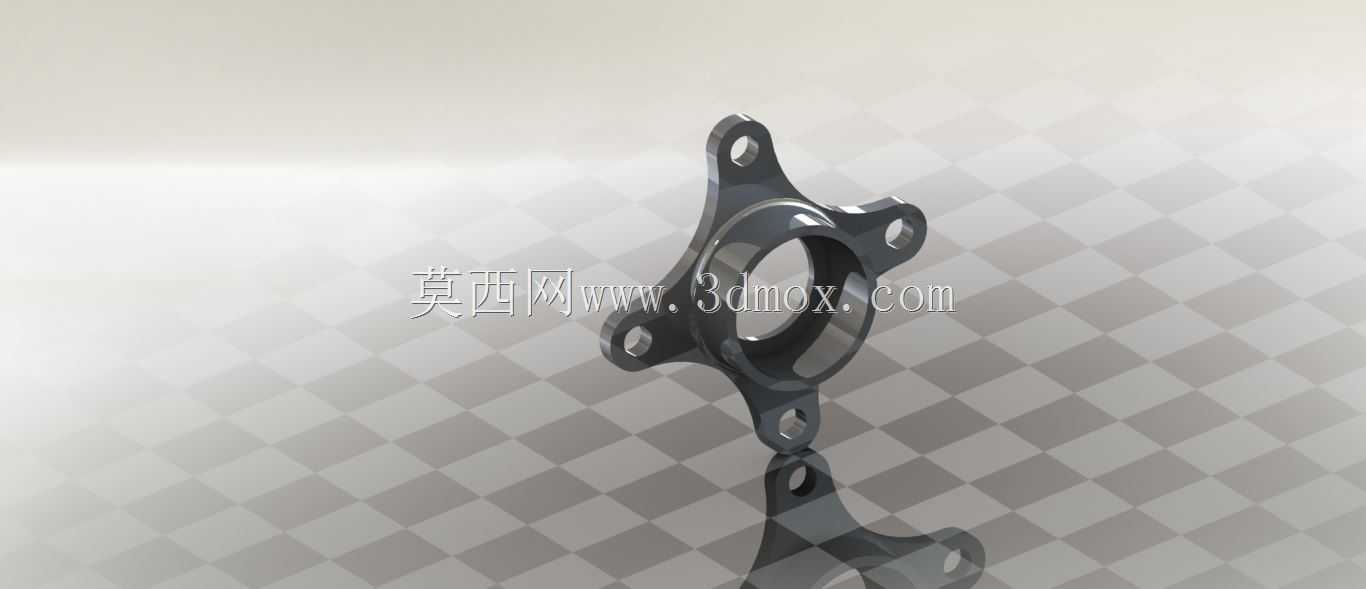

巴哈赛车前悬架四孔安装法兰座结构

该零件属于越野巴哈赛车行走系统的核心连接构件，主要承担前悬架与轮毂单元之间的载荷传递作用，在非铺装路面竞速场景下，需要同时承受车轮跳动带来的垂向冲击、转向时的横向力矩以及急加减速过程中的纵向扭矩，是保障赛车行驶可靠性的关键受力件。从结构设计来看，零件采用中心通孔加周向四耳安装位的布局，中心大孔用于匹配轮毂轴承的外圈定位，孔壁预留的台阶结构可实现轴承的轴向限位，避免车辆在颠簸路面行驶时轴承出现窜动脱出的问题；四个周向均匀分布的安装耳上开设同轴光孔，用于穿装高强度连接螺栓，耳片与中心基体之间采用大圆角过渡，从根源上降低应力集中系数，避免越野工况下交变载荷引发的疲劳断裂问题。设计过程中优先考虑了安装边界的适配性，中心孔的内径尺寸完全匹配所选轮毂轴承的外径公差带，安装耳的孔位分布与悬架转向节的安装孔位一一对应，零件整体轴向厚度控制在满足强度要求的最小值，在保证结构刚度的前提下尽可能降低簧下质量，这对于越野赛车的操控响应提升有明显帮助——簧下质量每降低一公斤，带来的操控增益远高于簧载质量的减重效果。零件的安装面均做了平面度公差约束，两个端面的平行度控制在合理范围内，确保装配后连接螺栓受力均匀，不会出现偏载导致的螺栓断裂问题；四个安装耳的位置度公差严格匹配转向节的安装基准，避免装配时出现强制别劲的情况，减少装配内应力对零件使用寿命的影响。从实际使用场景出发，这类安装座在巴哈赛车的飞坡落地瞬间，需要承受数倍于整车重量的冲击载荷，因此结构设计时在耳片与中心筒体的连接位置做了加厚处理，同时通过拓扑优化去除了非受力区域的多余材料，既保证了冲击工况下的结构强度，又不会带来额外的重量负担。零件的中心通孔同时承担轮毂轴的穿过通道功能，孔口位置做了倒角处理，既方便装配时轴承的压入导向，也能避免锐边割伤装配人员或损坏轴承密封圈。在实际装车验证中，这类结构的法兰座能够适应沙漠、泥地、碎石路等多种复杂越野路况，即使在连续飞坡、高速过弯的极限工况下，也能保持稳定的连接性能，不会出现变形、开裂等失效问题。设计时还考虑了维修更换的便捷性，零件采用对称式四耳布局，安装时无需区分角度对位，降低了赛场紧急维修时的操作难度，同时零件的外形轮廓无复杂曲面，采用常规的铣削加工即可完成制造，加工成本低、生产周期短，适合学生车队这类预算有限、加工资源不足的参赛团队使用。零件的表面无多余的装饰结构，所有外形特征均服务于功能需求：外轮廓的圆弧过渡是为了减少应力集中，安装耳的外形随受力路径优化，去除了不受力的边角材料，中心筒体的壁厚根据径向受力情况做了匹配设计，既不会因壁厚过薄导致受压变形，也不会因壁厚过大增加不必要的重量。
