凸缘刚性联轴器机械结构设计

在常规工业传动系统的轴系布局中，这类凸缘结构的刚性联轴器是中小功率、同轴度要求较高工况下的常用连接件，主要用于实现两根同轴线布置的传动轴之间的刚性固连，将主动轴端的转矩无相对滑动地传递到从动轴侧，不会像弹性联轴器那样存在扭转间隙，适合转速稳定、载荷平稳、无频繁正反转冲击的传动场景，比如常规输送线的驱动轴连接、小型离心泵的电机与泵轴对接、轻工设备的定速传动单元等场景都能见到这类结构的应用。

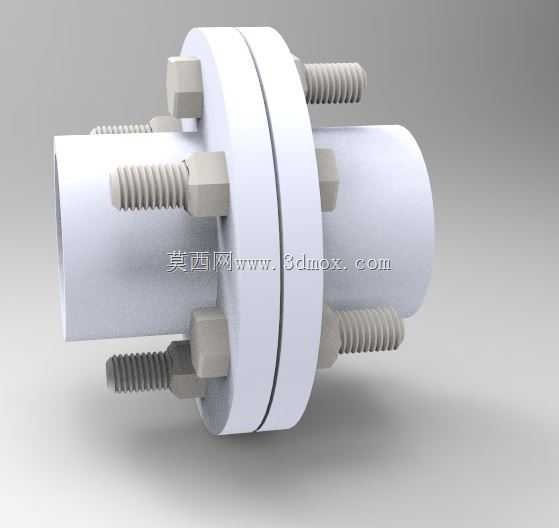

从实际功能特性来看，这类联轴器依靠两个带凸缘的半联轴节对接，通过沿圆周均布的受拉螺栓与配套螺母实现两个半体的压紧锁固，两个半联轴节分别通过轴孔与对应的传动轴配合，依靠键连接实现轴与半联轴节之间的周向固定，部分应用场景下还会在轴端加装紧定螺钉实现轴向限位，避免运转过程中半联轴节出现轴向窜动。对接面的加工精度直接决定了轴系的同轴度表现，设计时两个半联轴节的对接端面需要保证足够的平面度，凸缘止口的配合公差通常选用H7/h6的间隙配合，既方便安装时的对中定位，又不会因为配合间隙过大导致两轴出现偏斜。

设计这类结构时，首先要根据所需传递的额定转矩计算螺栓的分布圆直径与螺栓规格，沿圆周均布的螺栓数量通常取偶数，方便加工时分度定位，也能保证对接面的压紧力均匀分布，避免出现局部压紧力不足导致运转过程中对接面出现相对滑移。半联轴节的轴孔尺寸需要匹配所连接轴的直径，轴孔的长度通常取轴径的1.2到1.5倍，保证足够的配合接触面积，避免键连接出现应力集中导致的轴孔压溃。螺栓的预紧力需要根据传递转矩的大小计算确定，预紧力过大可能导致凸缘部分出现应力变形，预紧力不足则会导致运转过程中螺栓受剪，甚至出现对接面打滑的情况。

从安装边界来看，这类联轴器安装时需要先将两个半联轴节分别热装或者压装到对应的轴端，保证轴肩与半联轴节的端面贴合到位，调整两轴的同轴度后再将两个半联轴节的止口对齐，穿入螺栓后按照对角顺序逐步拧紧螺母，避免单个螺栓受力过大。安装完成后需要保证联轴器的外圆跳动量在允许范围内，通常径向跳动不超过0.03mm，端面跳动不超过0.02mm，避免高速运转时出现额外的振动载荷。这类联轴器没有相对位移补偿能力，因此安装时对两轴的对中精度要求较高，如果两轴存在较大的径向或者角向偏差，运转过程中会在轴、轴承以及联轴器本身产生附加的弯曲应力，长期运转会导致螺栓疲劳断裂、轴系振动加剧等问题。

外形尺寸方面，这类联轴器的最大外径通常为轴径的3到4倍，凸缘部分的厚度需要满足螺栓的沉头深度要求，保证螺栓拧紧后螺母或者螺栓头不会突出凸缘的外端面，避免运转过程中与周边的防护结构发生干涉。螺栓的分布圆直径需要保证螺栓孔与轴孔之间留有足够的壁厚，避免壁厚不足导致半联轴节在螺栓预紧力作用下出现开裂。两个半联轴节的对接面不需要加装密封或者缓冲垫片，直接依靠金属面的紧密贴合实现定位，部分有防腐需求的场景会在对接面涂抹薄层密封脂，但不会加入弹性垫片，避免影响轴系的对中精度。

在实际选型应用中，这类联轴器的结构简单，制造维护成本低，能够传递较大的转矩，只要安装对中到位，长期运转的可靠性很高，不需要频繁的维护保养，只需要定期检查螺栓的预紧力是否出现衰减即可。相比其他类型的联轴器，这类刚性凸缘联轴器没有易损的弹性元件，不存在弹性元件老化失效的问题，适合在环境温度较高、有油污或者腐蚀性介质的工业场景下使用，不会因为环境因素导致联轴器性能下降。设计建模时需要注意各部分的倒角与圆角处理，轴孔端部需要加工引导倒角，方便轴的装配，螺栓孔的端部需要加工沉孔，容纳螺栓头与螺母，避免突出部分影响安全防护，所有锐边都需要倒钝处理，避免安装过程中划伤操作人员。
