多层民用建筑框架结构BIM可视化模型

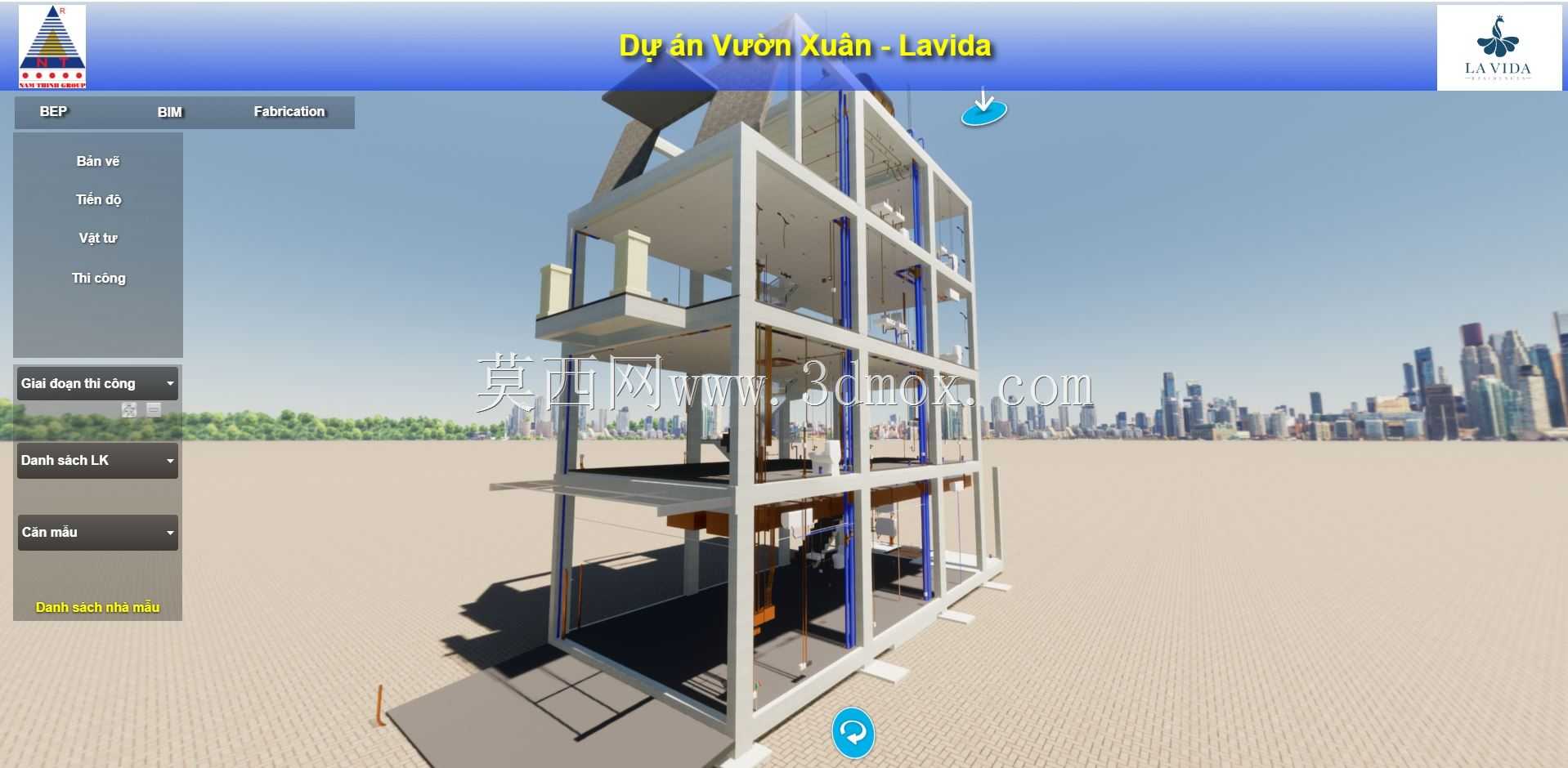

在民用住宅项目的施工筹备阶段，这类多层框架结构的BIM可视化模型，能解决传统二维图纸交底时的信息差问题，从现场施工班组的技术交底，到各专业管线的碰撞校验，再到后期施工进度的模拟排布，都能依托模型完成全流程的信息传递。不同于纯外观展示的建筑模型，这个模型完整还原了框架结构的核心受力构件，从底层的承重柱定位，到各层楼板的荷载传递路径，再到梁柱节点的钢筋排布预留位置，都按照实际施工的构造逻辑做了还原，现场施工人员可以直接对照模型核对柱网的放线尺寸，避免出现轴线偏移的低级错误。

从设计思路来看，模型搭建时优先还原了结构受力体系的逻辑，先确定整体柱网的排布间距，匹配常规住宅户型的开间进深需求，再根据各楼层的荷载取值确定框架柱的截面尺寸、框架梁的截面高度，每一层的梁高都结合了下层空间的净高需求做了调整，避免梁底过低影响后续室内装修的吊顶排布。模型里预留了楼梯间的完整洞口，从底层到顶层的楼梯梯段位置、休息平台的标高都做了对应，施工时可以直接对照模型核对楼梯构件的预制尺寸，减少现场裁切的工作量。外围护结构的预留位置也在模型里做了明确标识，填充墙的砌筑边界、门窗洞口的预留尺寸都和结构构件做了精准对齐，避免后期砌墙时出现洞口偏位、门窗无法安装的问题。

在实际项目应用中，这个模型可以直接导入施工模拟软件，配合项目的施工进度计划，模拟每一层的柱筋绑扎、模板支设、混凝土浇筑的先后顺序，提前预判施工场地的材料堆放位置、塔吊的吊装覆盖范围，避免出现材料二次搬运的浪费。对于机电安装专业来说，模型里的框架梁、柱位置都做了透明化处理的可能，安装人员可以提前核对给排水、电气、暖通管线的走向，在梁高允许的范围内调整管线排布高度，避免现场安装时出现管线穿梁、和结构构件冲突的问题，减少后期的拆改成本。

从安装边界和尺寸逻辑来看，模型的整体柱网采用规整的正交排布，单根框架柱的截面尺寸从底层到上层逐步收分，匹配结构受力从上到下逐步增大的规律，底层柱的截面尺寸更大，满足整体建筑的抗侧力需求，上层柱截面适当缩小，增加室内的可用空间。各层楼板的厚度按照不同功能区域做了区分，公共区域的楼板厚度略大于室内房间，匹配公共区域人流更大的荷载需求。模型里的竖向交通核位置集中布置了管道井、电梯井的预留空间，所有井道的尺寸都符合相关规范的最小要求，同时预留了后期管线安装的操作空间，避免井道尺寸过小导致管线无法排布。

在施工现场的总平规划环节，这类模型还能配合场地模型做整体的施工动线模拟，从工地大门的人员进出通道，到材料堆放区的钢筋、模板堆场位置，再到施工电梯的附着位置，都能结合建筑模型的外形尺寸做精准定位，确保施工电梯的附着点直接固定在框架梁位置，避免附着在填充墙上带来的安全隐患。对于施工管理人员来说，不用反复翻阅多张二维图纸对照节点，直接在模型里就能找到任意位置的构造做法，给班组做交底时可以直接旋转、剖切模型，展示内部的构造细节，让一线作业人员更清晰地理解施工要求，减少因为理解偏差带来的施工错误。
