框架式风机盘管换热输送集成装置

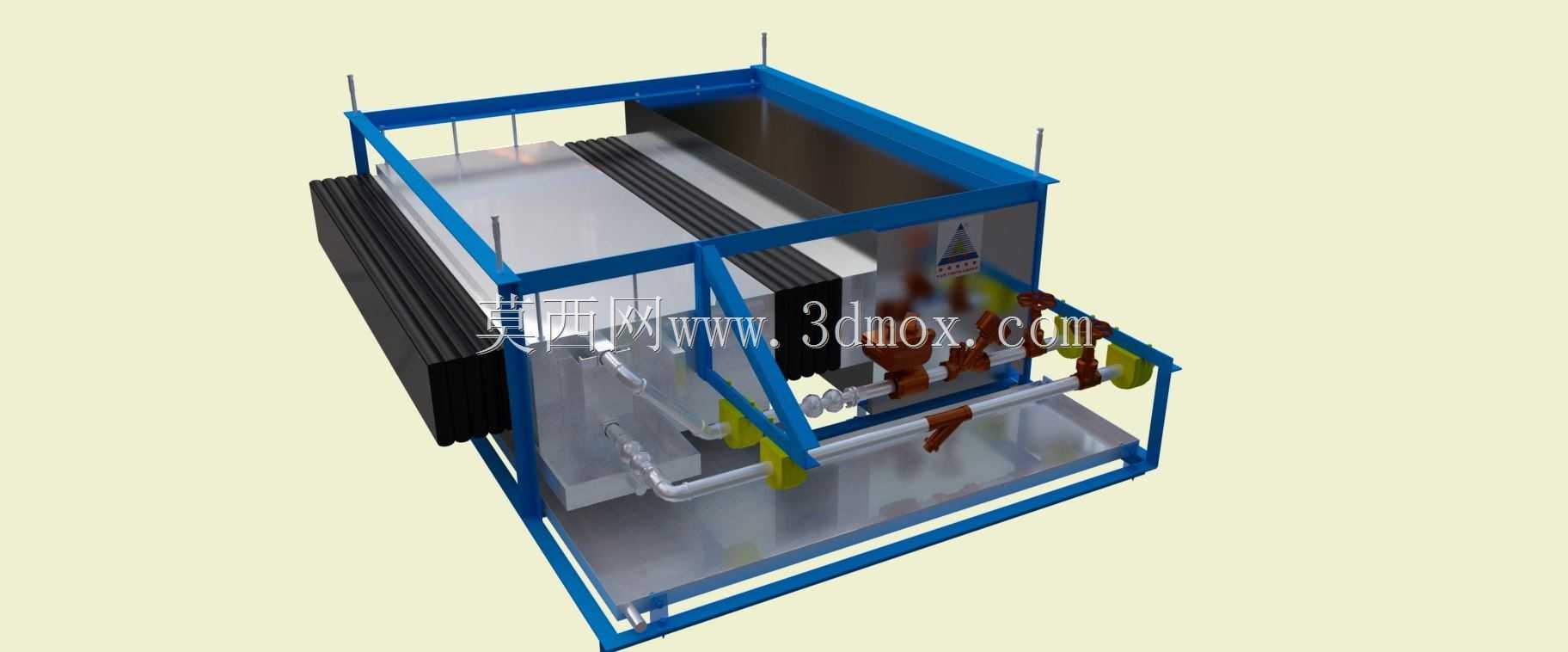

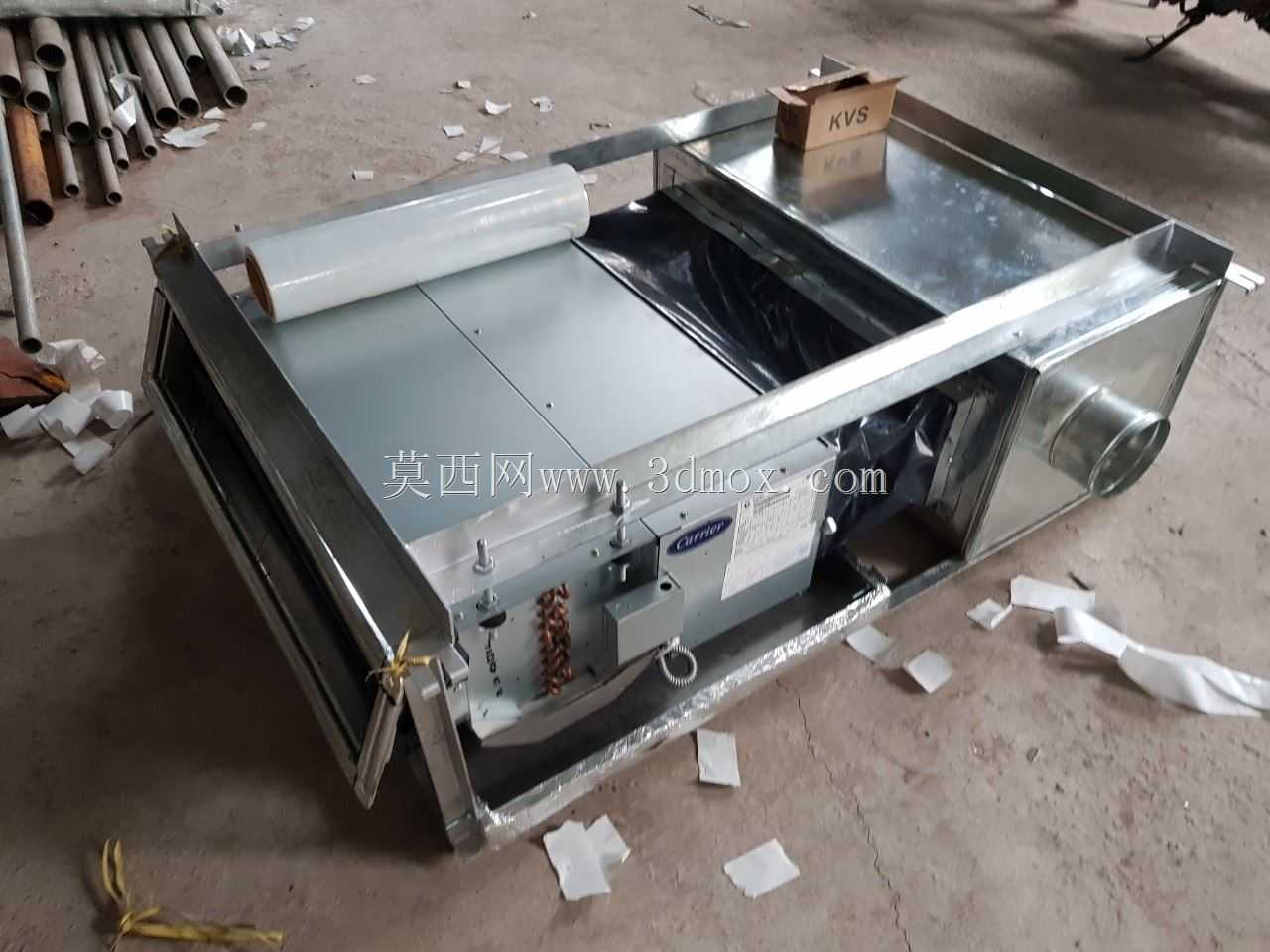

在商用中央空调末端的项目现场，这类集成式FCU模块常被用于大空间的空气温湿度调控场景，区别于传统散件进场后现场拼装的施工模式，该装置将换热芯体、管路阀组、接水盘、支撑框架全部在厂内完成装配与试压，进场后仅需对接主供回水管与电源即可完成吊装就位，能大幅压缩现场施工周期，减少高空作业的管路拼接漏点风险。从结构设计逻辑来看，外围采用方管焊接形成整体承载框架，框架上方预留的吊杆安装位，匹配常规吊装场景下的M10吊杆间距，框架的外边界尺寸控制在适配常规吊顶检修口的通行范围，无需额外破坏吊顶结构即可完成设备的吊装与后期检修更换。换热芯体采用多排翅片管式结构，沿气流方向分层布置，芯体侧边的集管预留了标准法兰接口，可直接对接项目现场的供回水干管，集管上集成的阀组包含手动调节阀、自动排气阀与排污阀，无需额外在管路上加装旁通组件，阀组的操作位置全部朝向检修侧，后期运维人员站在吊顶检修口位置即可完成开度调节与排气操作。接水盘采用整体冲压成型的不锈钢结构，盘体边缘做了翻边止水设计，坡度坡向排水口位置，可将换热过程中产生的冷凝水全部汇集后排出，避免冷凝水渗漏泡坏吊顶。框架内侧预留了过滤器的安装位，可在进水侧直接加装Y型过滤器，拦截管路中的焊渣与杂质，避免杂质堵塞换热芯体的细径管路导致换热效率下降。管路的排布全部沿框架内侧走管，通过管卡与框架横梁固定，避免管路在设备运输、吊装过程中出现晃动移位，管路的弯头全部采用大曲率半径的冲压弯头，减少管路的局部阻力损失，降低循环水泵的扬程损耗。设备的进出风侧预留了标准法兰边，可直接对接项目现场的送风风管与回风百叶，无需额外制作变径接头，适配不同层高建筑的风管接驳需求。从安装边界来看，框架底部与接水盘之间预留了20mm的保温层安装间隙，现场施工时可直接在设备外表面包覆橡塑保温棉，避免设备外壳产生凝露，框架的四个角位做了圆弧过渡处理，避免吊装过程中剐蹭吊顶板材或保温层。在设计校核阶段，这类集成模块的重心被控制在框架几何中心偏下位置，吊装时四个吊杆的受力偏差控制在5%以内，避免长期运行过程中出现吊杆受力不均导致的设备倾斜，进而引发接水盘排水坡度失效、冷凝水溢出的问题。针对不同项目的冷量需求，该结构框架可适配不同排数的换热芯体，无需重新设计框架结构，仅需调整芯体固定位的安装孔位即可完成不同规格产品的快速适配，大幅降低系列化产品的设计与制造成本。管路与换热芯体的连接采用硬密封加密封圈的双重密封结构，在1.6MPa的工作压力下可保证无渗漏，适配常规商用空调水系统的工作压力范围。设备的电气接线端全部集中布置在框架侧面的接线盒内，强电与弱电线路分开走管，避免信号干扰，接线盒的防护等级达到IP54，可适配吊顶内的高湿多尘环境。
