医院多层技术室机电管线集成布局

这套三维布局针对医院医技楼配套技术室设计，核心解决医疗建筑冷热源供应、管线排布与运维空间预留的实际工程问题。从实际应用场景来看，医院技术室承载着全院中央空调供冷、供暖循环、医用纯水输送、消防水系统中转的核心功能，不同于普通商用建筑机房，医院设备层需要兼顾24小时不间断运行的冗余设计、感染控制分区的管线隔离、以及大型医疗设备配套的专用管路预留，这套布局完全贴合综合医院设备层的实际运行需求。

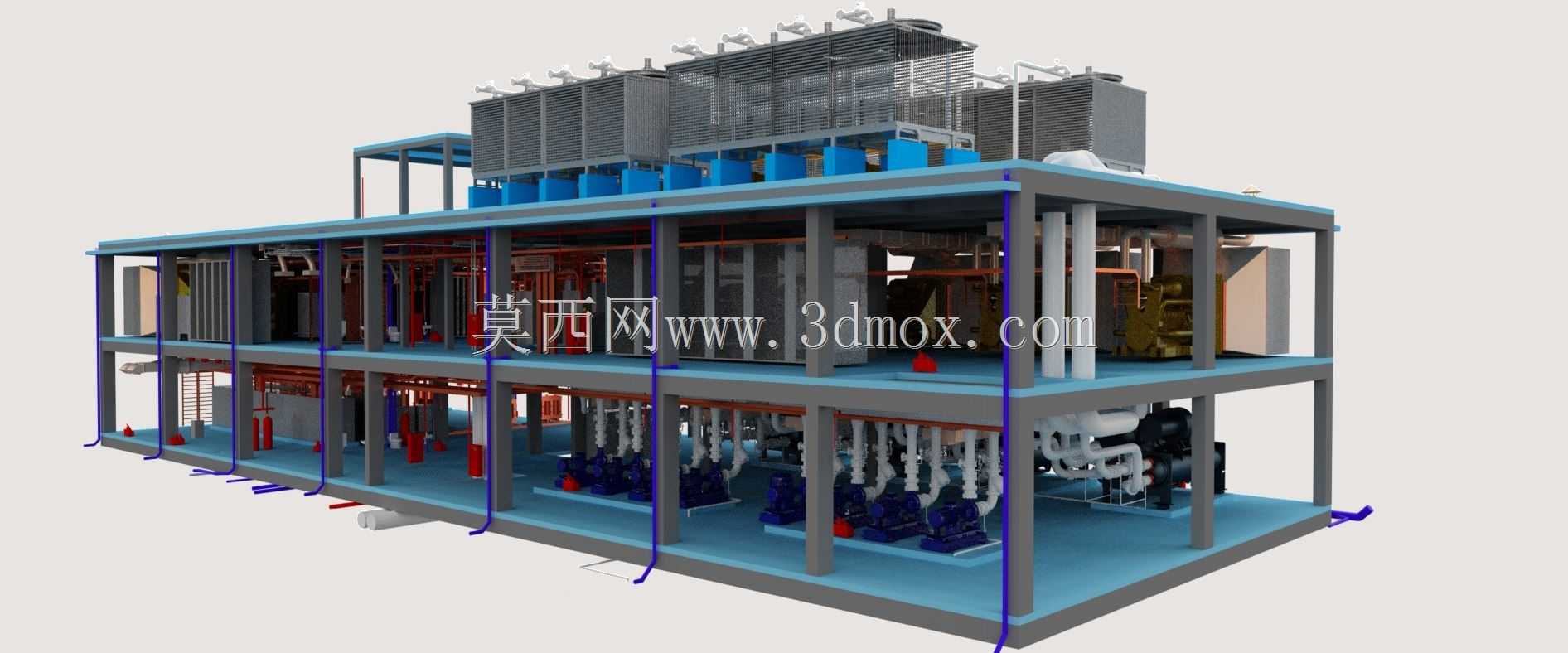

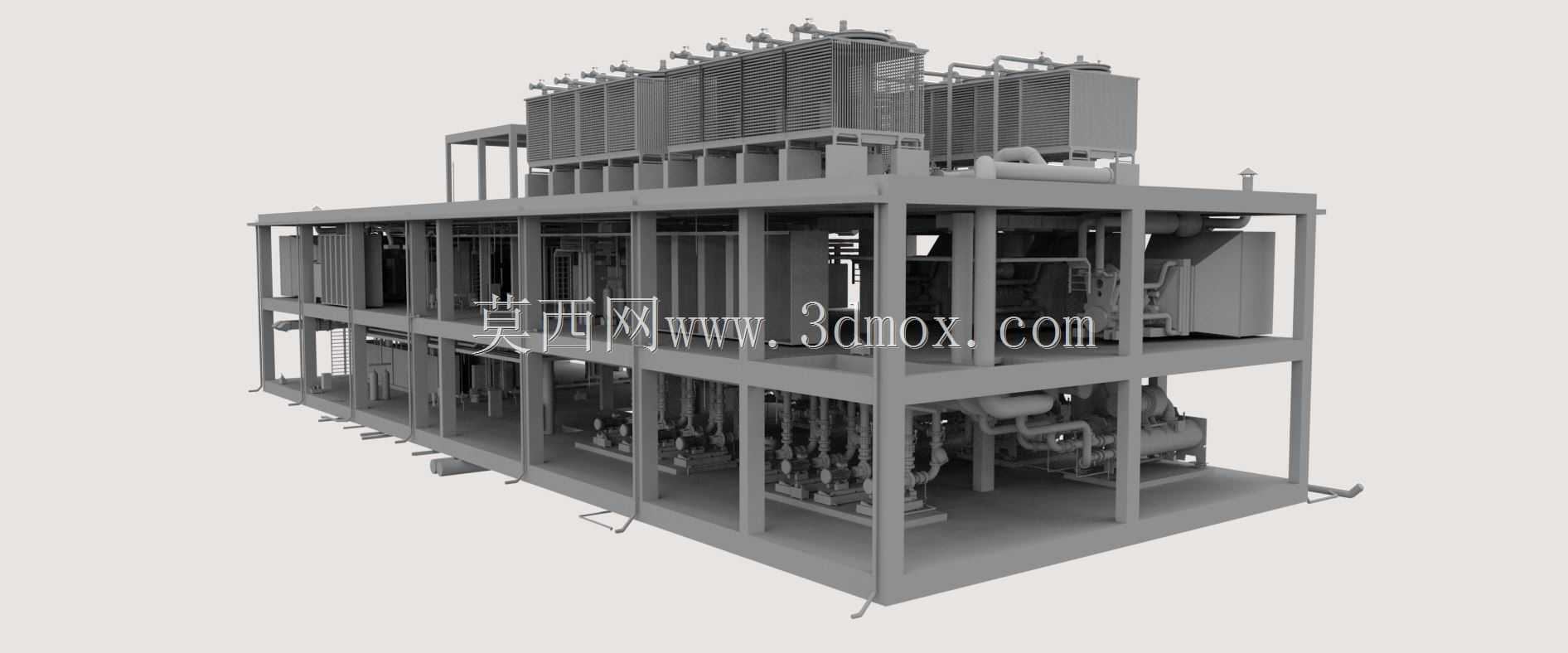

从设备功能配置来看，顶层露天区域布置的是横流式冷却塔组，承担冷水机组的散热循环功能，塔体下方设置的蓝色集水盘统一收集冷凝水与飘水，通过专用立管引至底层排水点，避免屋面渗漏风险；二层区域主要布置板式换热机组、分集水器、空调循环泵组，其中分集水器按门诊区、住院区、手术区、医技检查区分设独立环路，每个环路预留阀门与计量接口，满足不同区域的温湿度独立控制需求，手术区环路额外设置备用泵组，实现故障状态下的无缝切换；底层区域集中布置冷水机组主设备、消防稳压泵组、医用纯水预处理设备，主通道预留1.8米宽的运维通道，满足设备检修时的部件搬运与人员操作空间，所有重型设备下方均设置混凝土减震台座，台座高度高出地面150mm，避免管道跑水时浸泡设备底座。

设计思路上采用分层式钢架承载结构，摒弃传统混凝土楼板的厚重设计，主框架采用H型钢立柱与横梁拼接，每层平台铺设花纹钢板作为检修走道，管线采用综合支吊架统一排布，遵循“电上、风中、水下”的排布原则，强电桥架布置在最上层，通风管道居中布置，给排水与空调水管布置在最下层，不同系统的管线采用不同颜色标识，蓝色管线为空调冷水供水管，红色管线为空调热水供水管，灰色管线为消防水管，白色管线为医用纯水管，便于后期运维识别。所有管线转弯处均采用45度斜接过渡，减少流体阻力，立管与水平管连接处设置柔性软接头，吸收设备运行产生的振动，避免管线长期受振出现焊缝开裂。

安装边界方面，整套布局的整体外形尺寸控制在长18米、宽12米、总高11.2米范围内，其中顶层冷却塔区域高出屋面2.8米，满足周边建筑的通风散热间距要求，设备吊装口预留位置对应建筑外墙的吊装孔，最大单件设备（冷水机组）的运输路径全程无管线遮挡，吊装通道净宽3.2米、净高4.5米，满足设备进场安装的尺寸要求。管线穿墙处均预留刚性防水套管，套管与管道之间采用阻燃防火材料封堵，满足医疗建筑的防火分区要求，所有阀门的操作手柄均朝向运维通道一侧，操作高度控制在1.2米至1.8米之间，无需登高即可完成日常开关操作。考虑到医院后期改扩建的需求，每层管线排布预留15%的备用管位，可满足后续新增科室的管路接驳需求，无需大面积拆改现有管线布局。
