多层集成式供水计量管路模组

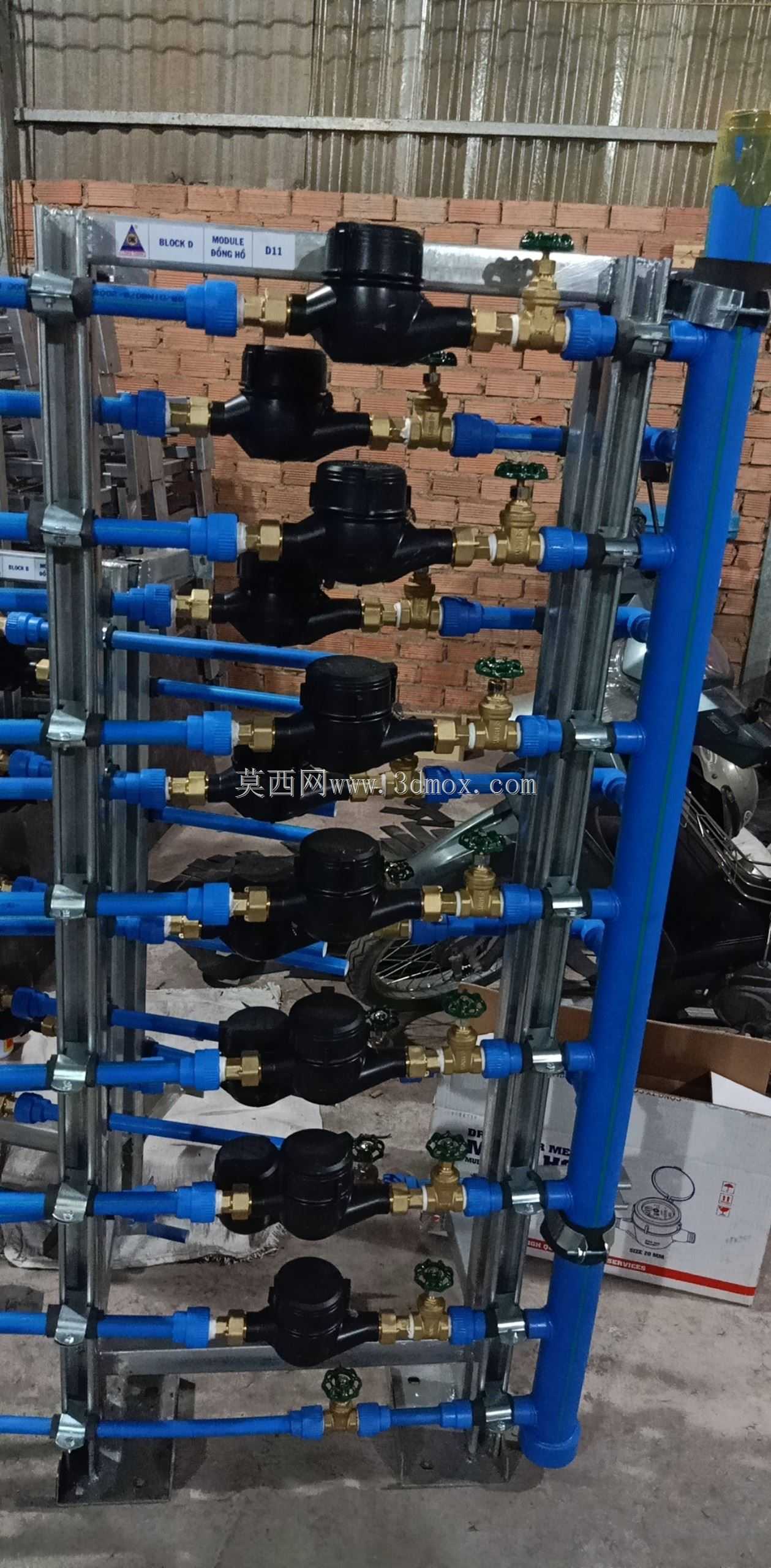

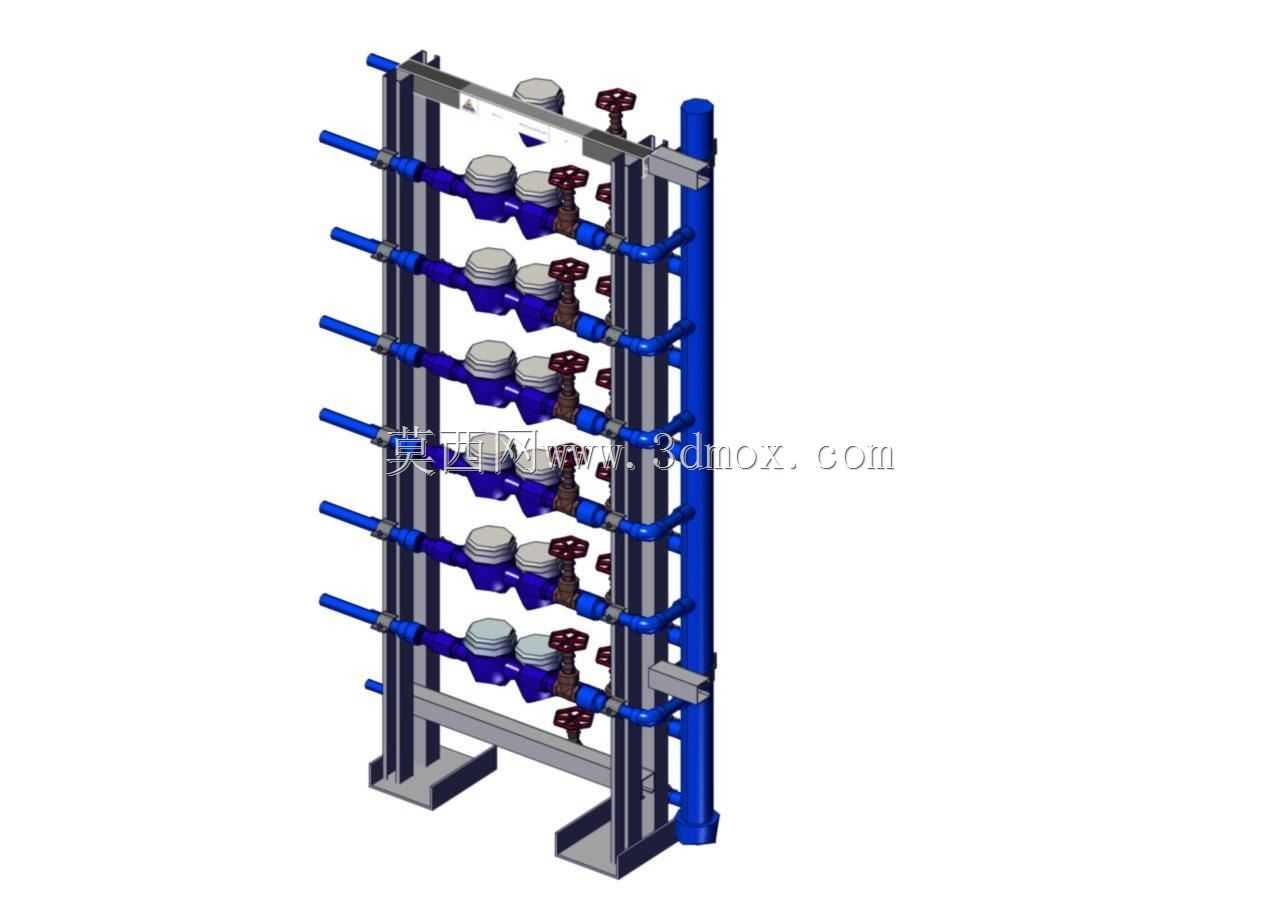

这套模组主要应用于住宅、公寓、商业综合体的集中供水计量场景，替代传统零散安装的单户水表布局，解决多户供水场景下管路排布杂乱、检修空间不足、抄表动线冗长的实际问题。在高层住宅的管道井、集中供水表房内，这类集成模组可以大幅压缩管路占用的竖向空间，同时统一预留检修操作位，避免传统安装时各支管交错打架、阀门操作空间被挤占的通病。从功能层面看，模组集成了进水干管、分户支管、控制阀门、水表安装位、支撑框架几个核心部分，每一层对应一户的供水计量支路，干管采用竖向通长布置，分户支管从干管侧向水平引出，每路支管上依次设置控制阀门、水表安装接口、出水端接口，既满足单户水路通断控制的需求，也能在水表故障时单独关闭对应支路阀门完成更换，不影响其他住户的正常供水。设计过程中首先考虑的是安装边界的适配性，竖向框架采用标准化型材搭建，整体宽度控制在常规管道井的净空尺寸范围内，深度方向预留足够的阀门操作空间，保证手轮旋转时不会与框架、相邻支路构件发生干涉；各层支路的竖向间距经过反复校核，既要满足水表安装、读数的视线高度要求，也要给支管接头的安装预留扳手操作空间，避免层间距过小导致管件无法紧固。管路连接部分采用标准化接口尺寸，适配主流口径的民用水表与控制阀门，不需要现场额外加工异形管件，降低现场安装的施工难度。支撑框架底部设置落地固定脚，顶部设置与墙体连接的固定点位，抵消供水过程中管路产生的振动与水锤冲击，避免长期运行后管路接口出现渗漏。在细节设计上，每路支管的阀门手轮统一朝向外侧操作面，水表表盘统一朝向抄表观测方向，不管是人工抄表还是后期运维检修，都不需要俯身或者侧身调整视角就能完成操作；干管底部设置排污接口，在管路冲洗或者检修时可以快速排空管内积水，减少维保作业的时间。从安装逻辑来看，这套模组可以在工厂完成预组装，现场只需要完成进出水干管的对接与框架固定，相比传统现场逐根配管的安装方式，能减少70%以上的现场作业时长，同时避免现场配管产生的尺寸误差，保证每一路支路的安装精度。设计时也充分考虑了水力工况的影响，各分户支管从干管接出时采用顺流斜接结构，减少水流转向带来的局部阻力，降低供水过程中的水头损失，避免高层低区用户水压过高、高区用户水压不足的压差问题；框架与管路接触的位置设置减震垫层，避免管路振动直接传递到框架产生共振噪音，提升供水系统的运行静音表现。对于结构设计从业者来说，这类集成模组的建模重点在于各构件的装配干涉校验，尤其是阀门手轮的旋转空间、水表的拆装空间、管件接头的紧固空间，不能只做静态的装配排布，要模拟实际安装、操作、维保过程中的所有动作行程，避免出现模型里装配到位、现场却无法操作的问题。选型层面，这套模组适配常规民用供水压力工况，所有过流部件的承压等级匹配城镇供水的常规压力范围，不需要额外配置高压管件，兼顾成本与运行可靠性。
