双层钢结构新工厂主体框架结构设计

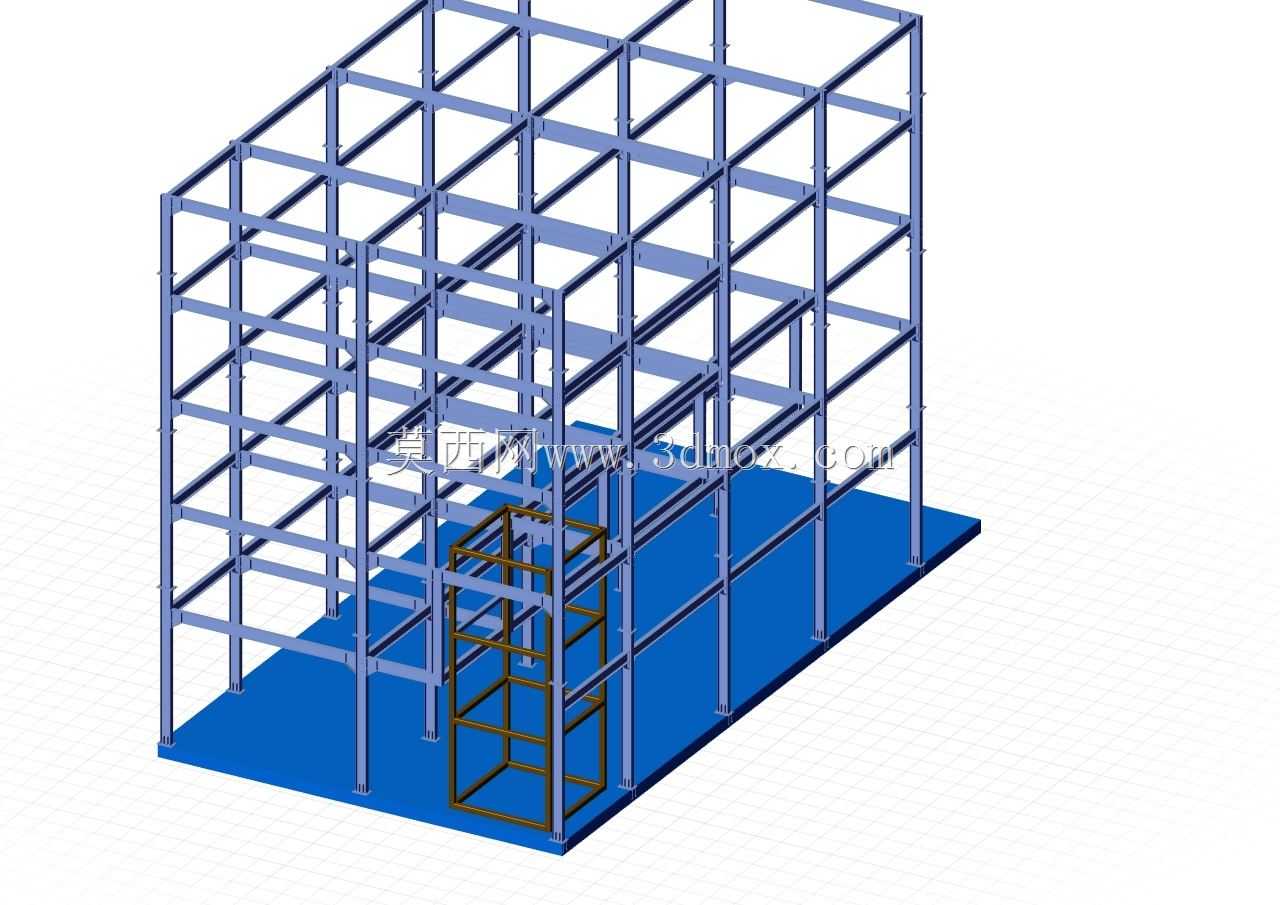

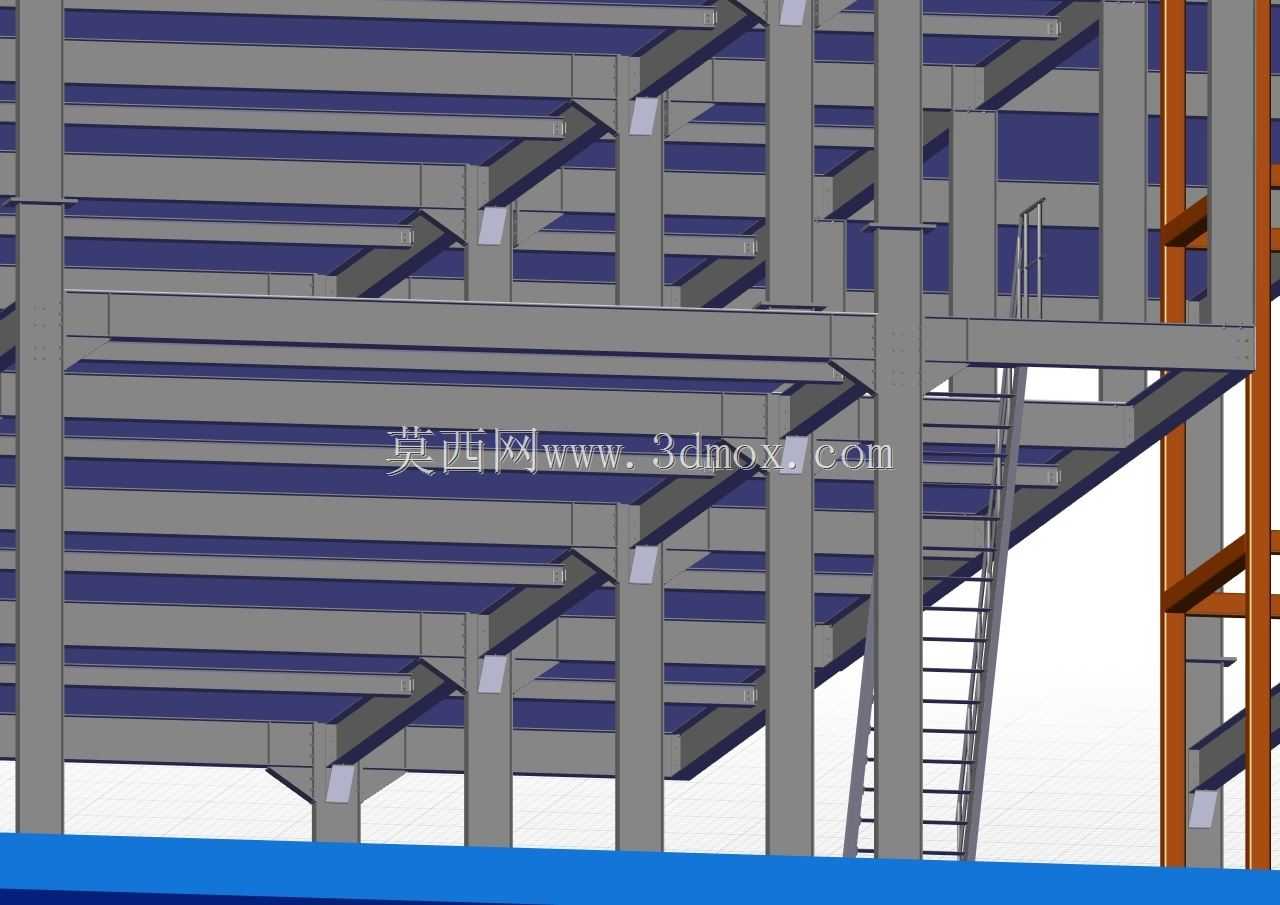

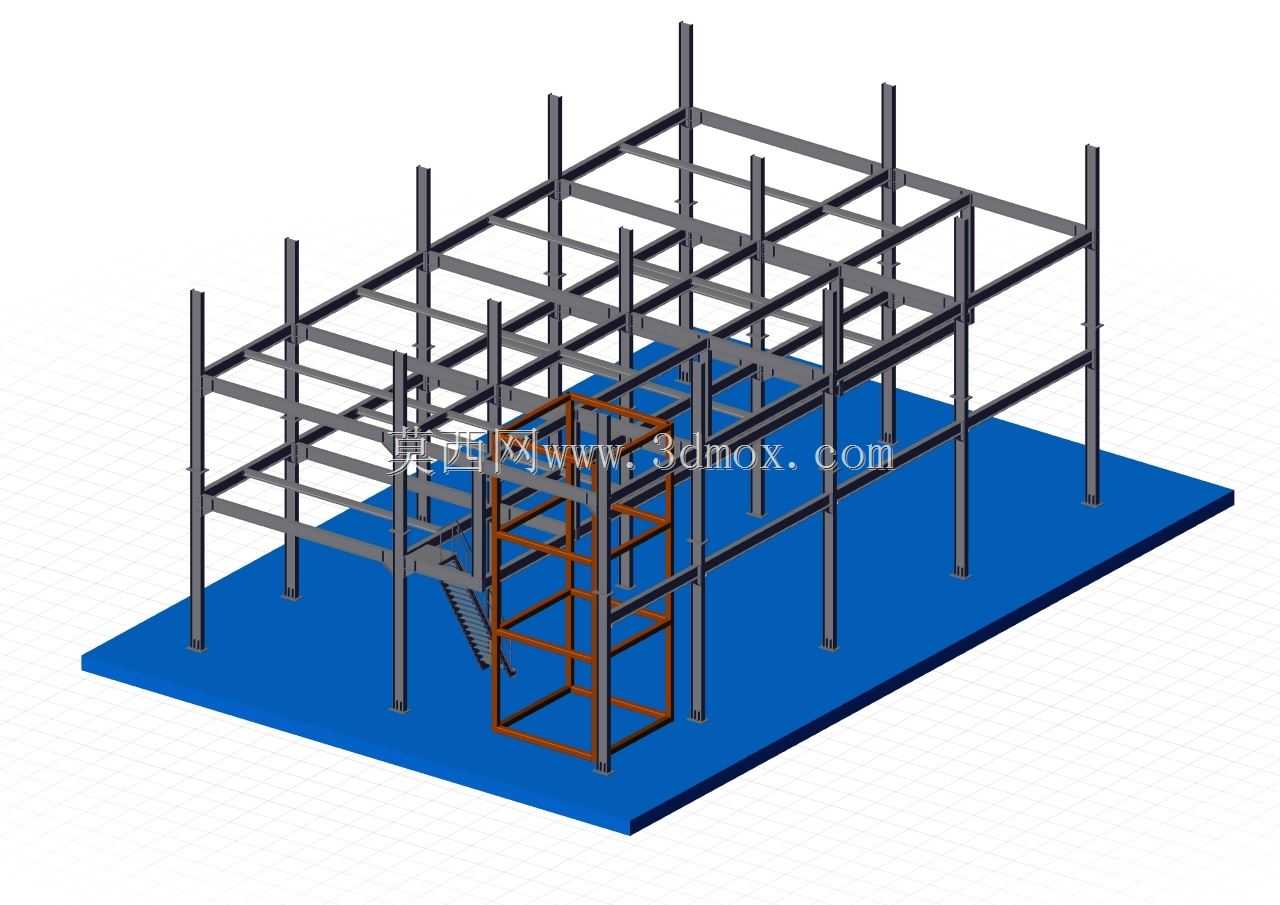

这套双层钢结构厂房框架，主要面向中小型加工类新工厂的主体承载结构搭建场景，区别于传统混凝土厂房的长施工周期特性，这类全钢框架可在工厂完成预制件加工后现场拼装，能大幅缩短厂区建设的落地周期，适配需要快速投产的加工类生产场景。从实际用途来看，该框架承担整个厂房两层作业区域的全部竖向荷载与水平侧向荷载，上层可布置轻型加工设备、装配工位或者仓储区域，下层可布置重型加工设备、物料周转通道以及配套生产辅房，预留的楼梯井位置可配套安装钢梯与防护结构，实现上下层的人员通行与小型物料转运。从功能特性上看，整体框架采用等截面H型钢作为主立柱，沿厂房纵向与横向均匀排布，立柱底部通过预埋地脚螺栓与底部混凝土承台刚性连接，保证整体结构的抗倾覆能力；各层的主横梁同样采用H型钢构件，与立柱之间通过高强度螺栓节点实现刚性连接，次梁沿主横梁跨度方向均匀布置，承担楼面板传递的局部荷载，所有构件的连接节点均预留标准螺栓孔位，现场施工时无需额外焊接作业，可降低现场施工的精度控制难度与安全风险。设计思路上，首先根据常规中小型加工厂房的楼面荷载需求，确定主次梁的排布间距，保证楼面板铺设后不会出现局部挠度过大的问题，立柱的排布同时兼顾了下层作业区域的通道宽度需求，避免立柱遮挡大型设备的进出通道与物料转运路线；楼梯井位置采用独立的框式加强结构，周边设置附加横梁与斜撑，抵消楼梯通行时产生的动荷载对主框架的影响，整体框架的侧向通过各层横梁形成的水平刚性层传递水平力，无需额外设置大量柱间支撑即可保证常规风荷载下的结构稳定性，同时也能最大化释放厂房内部的可用空间。从安装边界与尺寸逻辑来看，框架底部的蓝色承台区域为混凝土基础的施工边界，所有立柱的定位均需严格对应基础上的预埋螺栓位置，横向与纵向的立柱间距统一按照标准化模数设计，可适配常规的压型钢板楼面板与屋面板的铺设尺寸，减少现场裁切的工作量；框架的总高度按照双层厂房的常规层高设置，下层净空满足常规加工设备的安装高度需求，上层净空满足人员作业与轻型设备布置的高度要求，整体框架的外轮廓尺寸规整，外围可直接配套安装彩钢围护墙板，无需额外做异形围护结构的适配。在实际建模过程中，所有构件的截面参数均按照常规轻钢结构厂房的选型标准设置，节点处的螺栓排布符合钢结构设计规范的间距要求，可直接用于结构受力验算的参考，也可作为厂区整体布局规划的基础载体，后续可在框架内部添加设备布局、管线排布、围护结构等内容，完成整个新工厂的全场景三维布局设计。
