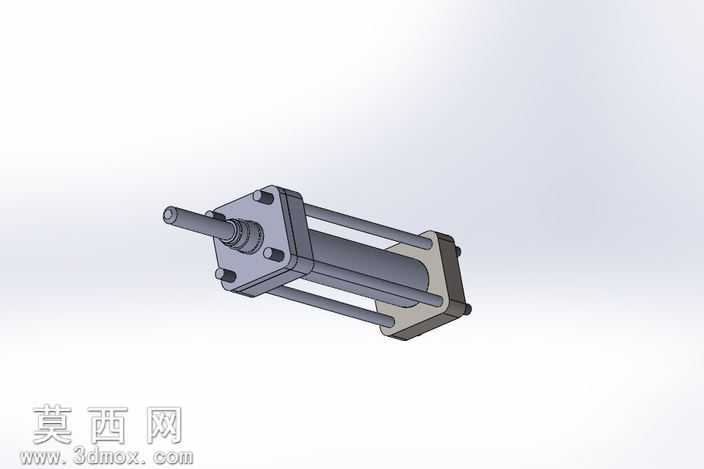

标准40缸径拉杆式气缸三维结构设计

本作品为标准40缸径拉杆式气缸的三维参数化建模成果，建模过程严格遵循气动元件通用设计规范，依托三维建模软件完成全零件的独立建模与整机虚拟装配。建模阶段首先梳理气缸的核心组成结构，依次完成活塞杆、前后端盖、缸筒、四组拉紧拉杆、活塞密封组件、端盖紧固螺母、杆侧防尘圈、导向套等独立零件的特征建模，每个零件的尺寸参数均匹配40缸径气缸的行业通用规格，活塞杆直径、缸筒壁厚、拉杆分布圆直径、端盖安装孔位等关键尺寸均经过参数校验，确保各零件装配时无干涉错位。装配过程采用自下而上的装配逻辑，先以缸筒为基准定位前后端盖，通过四组周向均匀分布的拉杆完成两端盖的拉紧固定，还原拉杆式气缸的经典紧固结构；随后依次装入活塞组件、活塞杆，在活塞杆与前端盖配合处设置导向套与防尘密封结构，活塞与缸筒内壁配合处设置活塞密封与耐磨环结构，完整还原气缸内部的密封与导向传动逻辑。渲染阶段采用金属材质为主的材质方案，缸筒与活塞杆赋予抛光金属材质模拟气缸常用的铝合金与镀铬钢质感，端盖与拉杆赋予哑光金属材质区分不同加工工艺的零件表面，密封件赋予黑色橡胶材质还原密封件的真实质感，通过环境光与定向光源的搭配，清晰呈现气缸各部件的结构层次与装配关系，直观展示气缸的外部安装结构与内部传动逻辑。设计过程中重点考量了气缸的实际安装与使用场景，端盖处预留的标准安装孔位、活塞杆伸出端的连接结构均符合通用安装标准，可直接用于气动回路的虚拟仿真、设备布局的干涉校验以及非标自动化设备的设计选型参考，模型结构完整，各零件可单独编辑修改，能够适配不同的设计场景使用需求。
