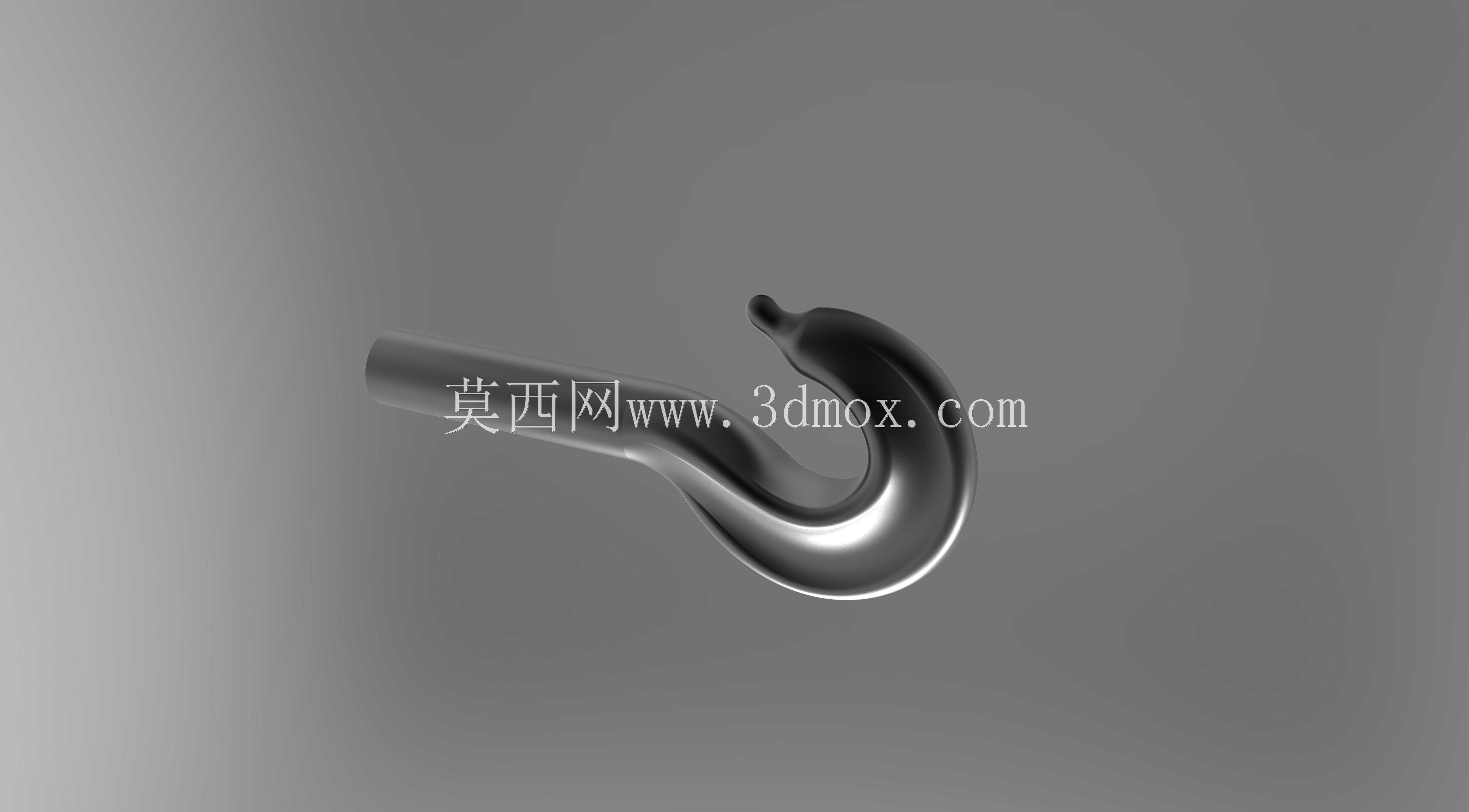

工业起重吊装用弯钩式挂接构件

在车间物料转运、轻型设备吊装、工装夹具挂装这类日常生产场景里，这类弯钩构件是使用频率极高的挂接承载部件，很多一线装配、吊装作业里，它的结构合理性直接决定了作业效率和操作安全性。做这个构件的三维设计时，首先要考虑的是实际挂接时的受力路径，不能只做外观曲面的顺滑处理，要从载荷传递的逻辑出发排布结构：直柄段是和外部挂座、吊具杆端配合的安装段，这部分的直径公差要匹配常规的吊装杆端安装孔尺寸，不能出现安装时卡滞或者配合间隙过大导致的晃动问题，直柄段的长度要留出足够的锁紧空间，不管是穿销固定还是螺纹旋接，都要保证安装后不会因为受力拉扯出现松脱。弯钩的弧形过渡段是核心受力区域，做曲面建模的时候要避免出现曲率突变的折角，这类折角在实际承载时会形成明显的应力集中点，反复加载后很容易出现微裂纹，时间长了会有断裂风险，所以整个弯弧段要做等强度的曲率过渡，从直柄段到钩尖的壁厚变化要平滑，顺着受力方向逐步调整截面尺寸，既不会在非受力区域浪费材料增加自重，也不会在高应力区域出现结构强度不足的问题。钩尖位置的设计要兼顾挂接便利性和防脱性能，不能做的太尖锐，不然挂接绳索、吊环的时候容易割伤配套的索具，也不能做的太钝，不然穿挂吊环、绳套的时候操作不顺，钩尖要做微小的内收角度，挂入吊环后在正常起吊角度下，吊索不会因为小幅晃动从钩口滑出，当然如果是高危作业场景，这个钩体本身也预留了加装防脱卡簧的安装位置，不需要额外修改结构就能配套标准防脱件。从安装边界来看，这个弯钩的直柄段可以适配多种常见的连接形式，不管是和手动葫芦的下端吊座配合，还是和车间里的固定吊点挂接，或是作为工装小车的挂料钩使用，它的整体外轮廓尺寸都不会和周边的设备结构、工件产生干涉，弯钩的开口尺寸经过测算，能适配常规直径的吊装绳套、标准卸扣和小型吊环，不需要额外更换连接件就能直接投入使用。实际建模过程中，曲面的顺滑度不仅是为了外观好看，更重要的是热加工或者机加工成型的时候，不会因为曲面突变出现加工应力残留，表面的圆弧过渡也能减少挂接时对索具的磨损，毕竟很多吊装作业里索具的磨损都是和挂钩的接触位置反复摩擦导致的，光滑过渡的曲面能有效降低这类磨损，延长配套索具的使用寿命。另外在结构细节上，钩体和直柄的衔接位置做了加大的过渡圆角，这个位置是整个构件承受弯矩最大的区域，加大圆角能有效分散应力，避免直角衔接带来的应力集中问题，整个构件的截面从直柄段的圆形截面，顺着弯弧方向逐步过渡到适配弯钩受力的椭圆截面，保证每个位置的截面模量都能匹配对应位置的受力大小，不会出现局部强度过剩或者不足的情况。在日常的生产场景里，这类挂钩不仅能用在起重吊装作业里，还能作为生产线旁的工具挂架构件、仓储区域的物料悬挂部件、工装设备的锁紧扣件使用，不同场景下对载荷的要求不同，这个结构的尺寸比例可以根据实际需要的承载等级等比例缩放，不需要重新调整整体的曲率逻辑，因为整个受力路径的设计是按照等强度原则做的，缩放后依然能保持合理的受力分布。做三维建模的时候，要特别注意曲面的连续性，不能出现建模时的碎面、接缝，不然后续做工程图导出、数控加工程序编制的时候，会出现轮廓识别错误的问题，整个钩体的曲面要做到G2连续，不管是做渲染展示还是做加工模拟，都能准确还原构件的真实形态，也方便后续设计人员根据实际使用需求做局部的结构修改，比如在直柄段加装螺纹、在钩体上加装防脱结构的安装孔，都不会破坏原有的受力结构。
