带销轴铰接座式金属承重支撑构件

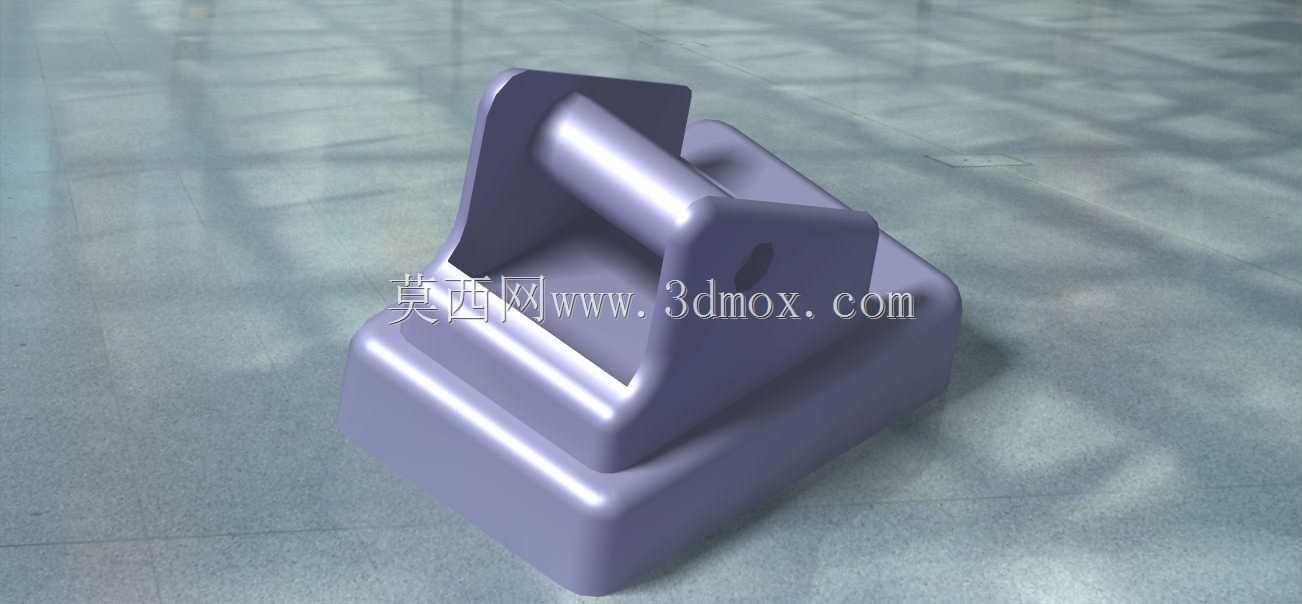

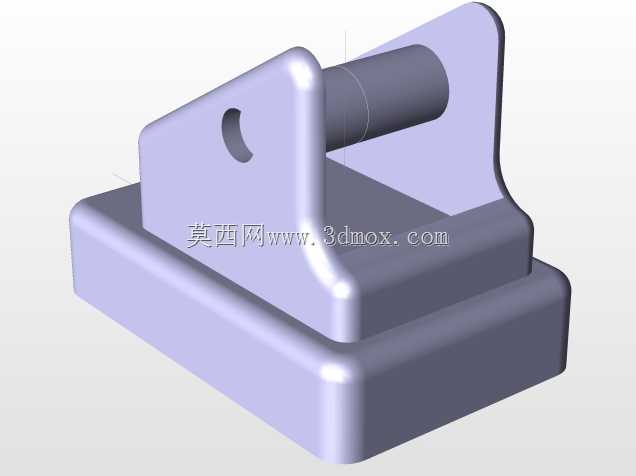

这类带销轴铰接结构的支撑构件，常应用在需要实现小角度转动连接的重载机械场景中，比如工程机械的杆件铰接端、物流设备的活动支撑点位、自动化产线的翻转机构连接部位，核心作用是在两个相对运动的结构件之间传递载荷，同时允许连接部位产生限定角度的相对转动，避免刚性连接带来的应力集中问题。从结构设计来看，底部的方形安装基座是整个构件的承载基础，基座底面做了平整处理，能够与安装面完全贴合，安装时可通过基座周边的螺栓孔完成固定，基座的厚度经过载荷校核，能够承受上部铰接结构传递的竖向载荷与横向倾覆力矩，不会在长期重载下出现基座变形的问题。上部的双耳板结构是实现铰接功能的核心，两个平行的耳板之间预留了标准的销轴安装间隙，耳板上的同轴销孔加工精度要求较高，需要保证销轴安装后不会出现卡滞，同时耳板与销轴的接触区域做了局部加厚处理，能够分散销轴传递的剪切力，避免耳板在长期交变载荷下出现孔位开裂的情况。耳板之间的销轴采用一体化的圆滑过渡结构，减少了应力集中的点位，销轴表面的粗糙度要求控制在合理范围，既能够保证配合件转动时的顺畅度，也能减少长期转动带来的磨损量。整个构件的外形过渡处全部采用圆角处理，没有尖锐的棱角，一方面是铸造或机加工过程中能够减少应力集中的缺陷，另一方面也能避免安装调试过程中对操作人员造成划伤。从安装边界来看，底部方形基座的边长尺寸适配常用的型材安装面，不需要额外加工过渡连接板就可以直接固定在标准规格的型钢或设备安装平台上，上部双耳板的开口宽度适配常规厚度的连接耳片，不需要额外调整配合件的尺寸就可以完成装配，销孔的直径采用通用的标准尺寸，市场上常规的标准销轴就可以直接配套使用，降低了备件采购的成本。在实际使用过程中，这类构件需要承受的载荷不仅有静态的竖向承重，还有设备运行过程中产生的交变冲击载荷，所以在结构设计时，耳板与基座的连接位置做了大圆弧的过渡加强，没有出现直角连接的薄弱截面，能够有效分散冲击载荷带来的应力。这类铰接支撑件不需要额外的润滑结构就可以在常规工况下长期运行，如果应用在粉尘较多或者户外的工况，只需要在销孔位置加装防尘密封圈就可以满足使用要求，维护成本相对较低。在进行三维建模时，这类构件需要重点关注销孔的同轴度公差、基座安装面的平面度要求，以及各个过渡圆角的尺寸一致性，避免建模过程中出现壁厚不均的问题，影响后续的加工工艺性。如果采用铸造工艺生产，建模时还需要预留合理的拔模斜度，同时保证各个部位的壁厚均匀，避免铸造过程中出现缩孔、砂眼等缺陷；如果采用机加工工艺生产，建模时需要明确各个加工面的余量，减少不必要的加工工序，降低生产的成本。
